简介

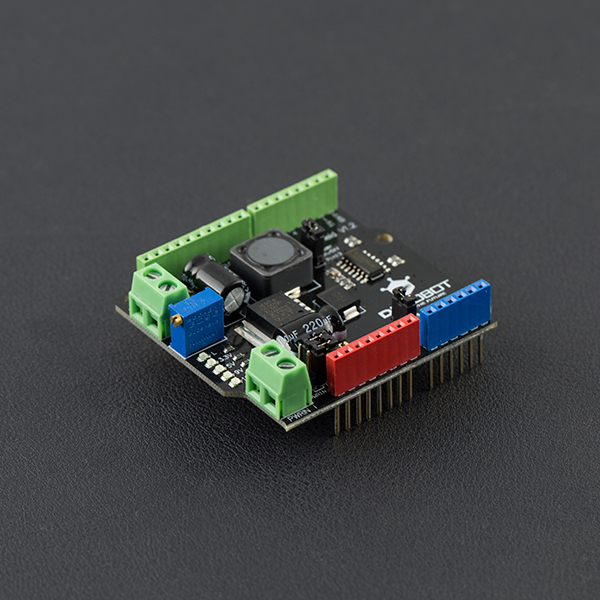

Arduino叠层式可调稳压模块，发热量低，效率高，输出电压1.25－12V可调。只要您的输入电压在4.5－35V以内，就可以随意调节1.25－12V的输出电压，比如需要给5V的舵机供电，则可把输入端接在12V电池上，调节输出微调电位器，使5V指示灯亮起，这时输出电压为5V。该模块非常适用于机器人中的舵机云台供电。
产品参数
1．模块性质：非隔离降压模块（buck）
2．输入电压：4.5-35V
3．输出电压：连续可调1.25-12V
4．输出电流：额定电流2A，峰值3A
5．转换效率：最高90%（输出电压越高，效率越高）
6．开关频率：150KHz
7．工作温度：工业级（-40℃到 +85℃）（输出电流1A 以内）
8．满载温升：40℃
9．负载调整率：±1%
10．电压调整率：±0.5%
11．动态响应速度：5% 200uS
12．短路保护：限流，自恢复
引脚说明
如上图所示，Power Shield模块具有一个电源输入端、一个电源输出端、一个输出电压微调电位器、一个输出控制端、一个电压检测端、一个输入电源切换端、一组LED指示灯。
使用教程
用法
Power Shield必须配合Arduino才能使用，需要将Power Shield插到Arduino上，Arduino需要供电。
电源输入端：可输入4.5-35V的直流电；
电源输出端：经过输出电压微调电位器调节，可输出1.25-12V的直流电压；
输出电压微调电位器：顺时针调节，输出电压增大，逆时针调节，输出电压减小；
输出控制端：使用Arduino的数字口PIN13做开关控制，高电平关闭，低电平开启，拔掉短路帽默认为开启；
电压检测端：使用Arduino的模拟口PIN0检测输出电压高低，插上短路帽接通，拔掉就断开；
输入电源切换端：
短路帽插到PWRIN端，电源从蓝色接线柱电源输入端输入；
短路帽插到VIN端，电源从Arduino的VIN输入；
LED指示灯：
L指示灯，Arduino数字PIN13控制模块输出指示灯，有输出灯灭，无输出灯亮；
3.3V指示灯，调节输出电压微调电位器，输出电压大于3.3V时，LED亮；
5V指示灯，调节输出电压微调电位器，输出电压大于5V时，LED亮；
9V指示灯，调节输出电压微调电位器，输出电压大于9V时，LED亮；
12V指示灯，调节输出电压微调电位器，输出电压大于12V时，LED亮；
注：当输出调节到一个固定值时，比如9V，输入电压为10-35V均能稳定输出9V。如输入的电源电压下降，比如低于5V时，9V 和5V指示灯都将熄灭，因此，电压指示灯也可作为电量显示。
样例代码
这样例代码需要一个I2C LCD 模块去显示电压.
#include <Wire.h>
#include <LiquidCrystal_I2C.h>
LiquidCrystal_I2C lcd(0x27,16,2); // set the LCD address to 0x27 for a 16 chars and 2 line display
void setup()
{
lcd.init();
lcd.backlight();
lcd.setCursor(0, 0);
lcd.print("www.DFRobot.com");
lcd.setCursor(0, 1);
lcd.print("Voltage: ");
lcd.setCursor(13, 1);
lcd.print("V");
}
void loop()
{
int val;
float temp;
val=analogRead(0);
temp=val/4.092;
val=(int)temp;//
lcd.setCursor(9, 1);
lcd.print(temp);
/*
lcd.print(0x30+val/100,BYTE);
lcd.print(0x30+(val%100)/10,BYTE);
lcd.print('.');
lcd.print(0x30+val%10,BYTE);
*/
delay(100);
}
结果
在LCD显示屏上，会显示出电源扩展模块输出的电压值
疑难解答
更多问题及有趣的应用，请访问论坛
