386AMP Module音频放大模块

概述

386AMP音频放大模块采用美国国家半导体公司生产的LM386音频功率放大器，其外围元件少，电压增益内置为20，在6V电源电压下，它的静态功耗仅为24mW，模块特别适用于电池供电的场合。 386AMP音频放大模块可连接MIC声音传感器、MP3模块或者其他音频发生器，把输出的音频信号放大后从喇叭放出，可通过模块上的电位器调节放大倍数。适用于机器人人机语音交互项目。

技术规格

  • 1、工作电压：4V-12V
  • 2、输出功率：VS = 6V, RL = 8W,P=325mW，峰值功率500mW
  • 3、电压增益：VS = 6V, f = 1 kHz，Av=26dB
  • 4、带宽：300KHK
  • 5、模块尺寸：45x30mm

引脚示意图

386AMP Module音频放大模块针脚说明

  • 该模块有两个电源输入端，两个音频输入端和两个音频输出端，是为了方便不同的音频/电源接口，实际使用的时候，二选一即可。

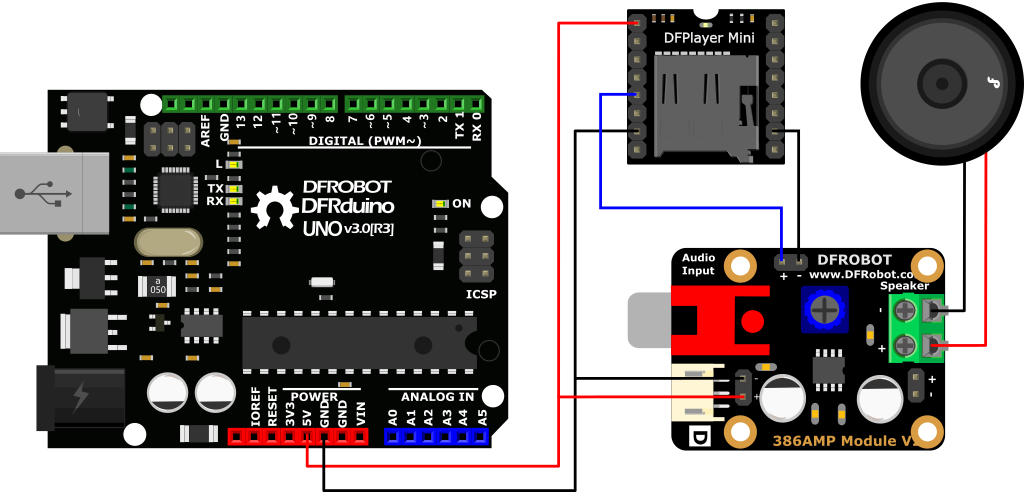

  • 电源输入是5V到12V。如下图,可以插3P线的电源输入端，但是绿色信号线是空的，起不到作用，只要将红线接在主控的VCC针脚，黑线接在主控的GND针脚。
  • 使用音频输入端2的时候，“-”极不要接线。如下图：

386AMP Module音频放大模块如何使用

A.公放电脑中的音乐（充当音响）

功能：你还在为台式机没有音响发愁吗？你还觉得不能大声放出你喜欢的音乐，你喜欢看的电影，而淡淡地忧伤吗？使用386AMP Module音频放大模块吧，这一切都将不是问题。让我们愉快的HIGH起来~

材料：

  • 386AMP Module音频放大模块 一个

使用过程:
（1）将模块中配置好的数字传感器线（电源线）的一端（黑色端）插到台式机的耳机接孔上，另一端连接语音输入端（电源线的红色端或者白色端都可以呦）。
（2）拿出两个面包线，连接音频放大器的电源输入端。
（3）打开电脑中想要播放的音频，比如：在酷狗中放一首歌。
（4）听听看，喇叭中是不是已经播放出来了，OK，我们的台式机终于可以发声啦。声音不够高？没关系，看到音量调节电位器没有，拧拧看，有惊喜哦。

B.与Arduino、MP3模块一起使用

功能：你给arduino接上了MP3模块，感觉自己萌萌哒的同时，有没有觉得给MP3模块调节音量比较麻烦？又或者你有点嫌弃它，声音嗡嗡嗡的，好滴，隔远一点就听不见啦？没关系，找我们的好好先生386AMP Module音频放大模块吧，这一切，他都会给你so easy地解决。

材料：

  • 386AMP Module音频放大模块 一个
  • Arduio扩展板 一个
  • Mini Mp3模块 一个
  • 按钮 一个

使用过程:

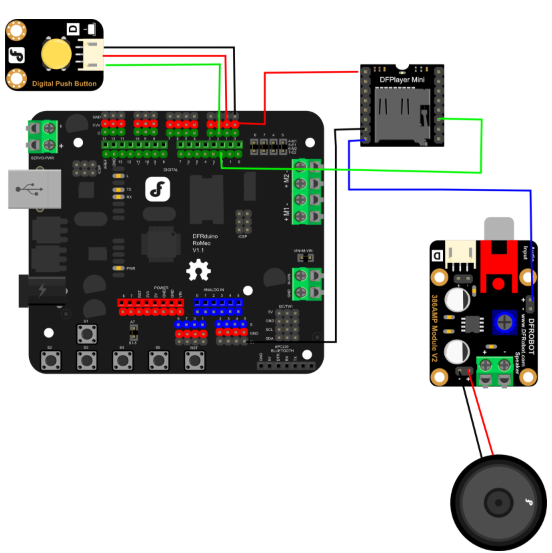

（1）将Arduino与MiniMp3模块、按钮以及音频放大模块连接起来，如下图：

（2）接线分析：使用音频放大器以后，将原本与喇叭连接的Mp3模块的SPK_1(或者SPK_2)【但是只要一个就可以】接到了音频放大模块的音频输入端2的正极（注意：负极不要接线），将喇叭接在扬声器接口（二选一即可。）

（3）给Arduino板卡下载程序。（使用MiniMp3模块IO口播放音乐的示例程序）。


    void setup()
    {
      pinMode(3,INPUT);
      pinMode(2,OUTPUT);
      Serial.begin(9600);
    }

    void loop()
    {
      int val=digitalRead(3);
      digitalWrite(2,HIGH);
     if(val==1){

       digitalWrite(2,LOW); delay(100);
      }
      else
       digitalWrite(2,HIGH);delay(100);
       Serial.println(val);
    }

（4）使用过MiniMp3的你肯定知道，此时按下按钮，Mp3会播放歌曲。

（5）加了音频放大模块以后，歌曲将从接在音频放大模块的喇叭中流淌出来。同时，调节音量调节电位器，可以改变歌声大小。PS：如果你追求更高或者更好的音质，建议换个功率较大，品质出色的喇叭哈。
