模拟压电陶瓷震动传感器

简介

基于压电陶瓷片的模拟震动传感器，是利用压电陶瓷给电信号产生震动的反变换过程，当压电陶瓷片震动时就会产生电信号，与Arduino专用传感器扩展板结合使用，Arduino模拟口能感知微弱的震动电信号，可实现与震动有相关的互动作品，比如电子鼓互动作品。

产品参数

  • 电压：无需供电
  • 接口类型：模拟
  • 电流：小于1mA
  • 引脚定义：1--地 2--输出 3---空脚
  • 重量：10g

引脚图


使用教程

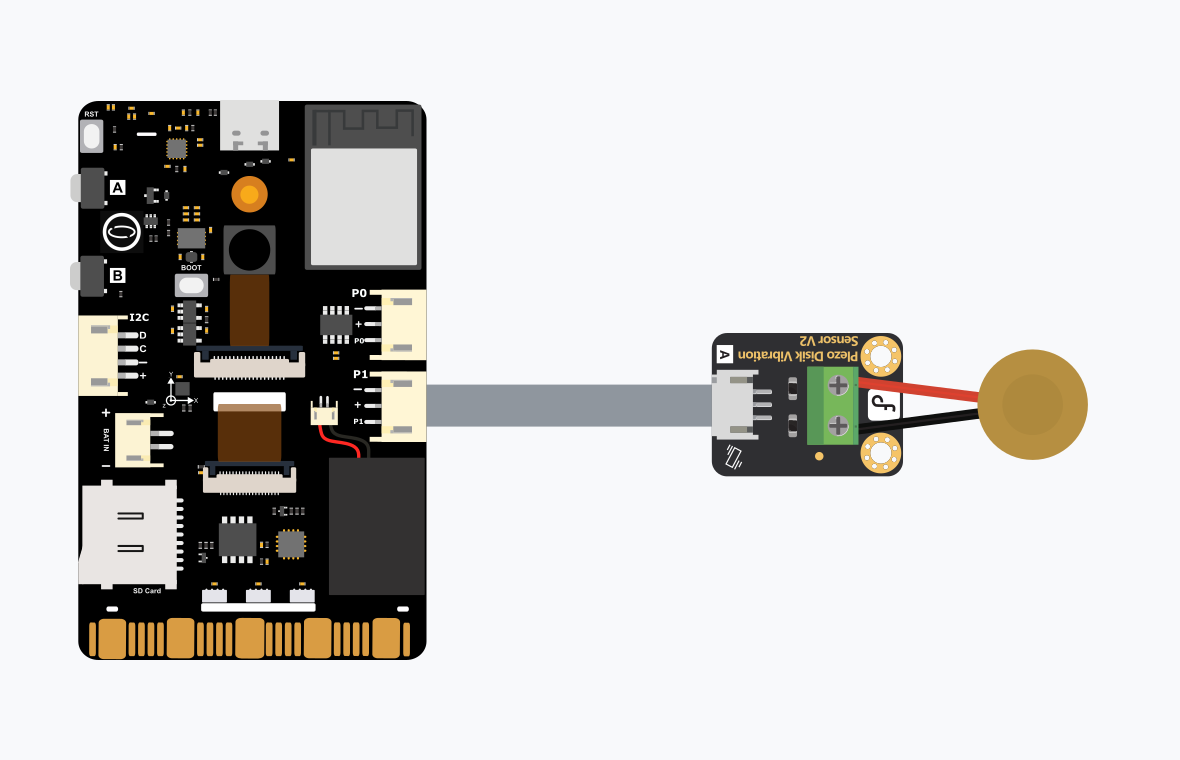

连接图

连线图

示例代码

//Arduino Sample code
void setup()
{
  Serial.begin(9600); //
}
void loop()
{
      int val;
      val=analogRead(0);//Connect the sensor to analog pin 0
      Serial.println(val,DEC);//
      delay(100);
}

注意:代码编译上传完之后，打开串口监视器，在串口监视器的右下角选择跟您程序中设置一致的波特率。

结果

不对压电陶瓷片施加压力时，输出的模拟量为0；当对压电陶瓷片施加压力，输出模拟量会发送变化，而且随着压力增大而增大。


Mind+(基于Scratch3.0)图形化编程

1、下载及安装软件。下载地址：http://www.mindplus.cc 详细教程：Mind+基础wiki教程-软件下载安装
2、切换到“上传模式”。 详细教程：Mind+基础wiki教程-上传模式编程流程
3、“扩展”中选择“主控板”中的“Arduino Uno”，“传感器”中加载“模拟压电陶瓷震动传感器”。 详细教程：Mind+基础wiki教程-加载扩展库流程

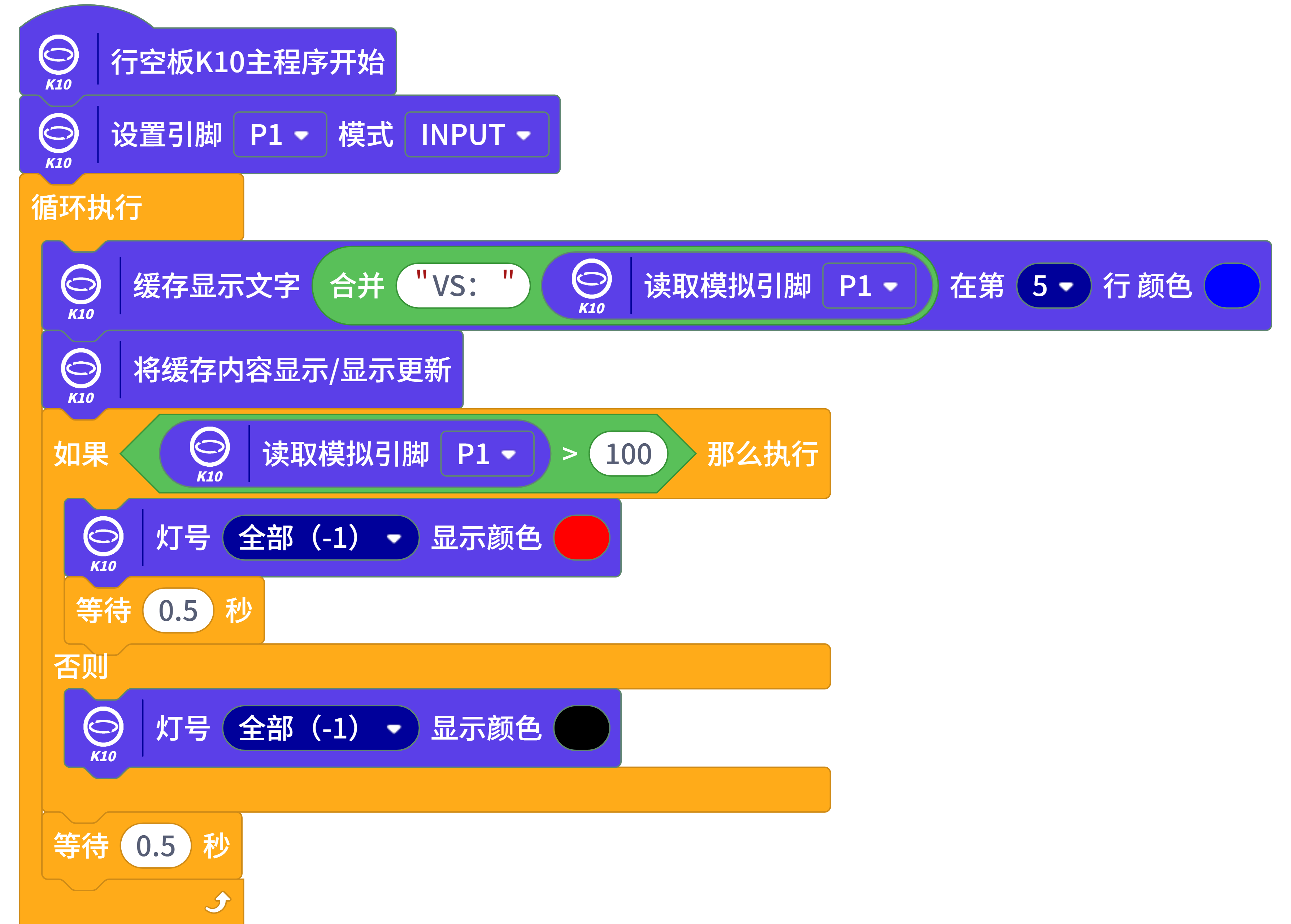

4、进行编程，程序如下图：
5、菜单“连接设备”，“上传到设备”
6、程序上传完毕后，打开串口即可看到数据输出。详细教程：Mind+基础wiki教程-串口打印

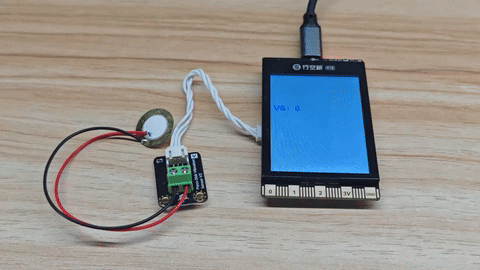

结果

打开串口监视器，将波特率调整到9600，对压电陶瓷片不断施加压力,可在串口中观察模拟值的变化。

更多

Q：为什么在microbit上静止无外力的情况下输出值也有90左右？
A：因microbit板子上模拟口存在默认上拉电阻的原因，为正常现象，使用时可以从100开始计算有震动产生。

<File:nextredirectltr.png>DFRobot商城购买链接
