数字钢球倾角传感器

概述

基于钢球开关的数字模块，利用钢球的特性，通过重力作用使钢球向低处滚动，从而使开关闭合或断开，因此也可以作为简单的倾角传感器使用。钢球开关数字输入模块，与Arduino专用传感器扩展板结合使用，能够实现非常有趣的互动作品，比使用水银开关更加安全。

注意：这是开关量传感器，并不能测量倾斜角度。如需测量倾角，建议使用三轴加速度传感器。

技术规格

  • 工作电压：3.3/5V DC
  • 接口类型：数字
  • 引脚定义：1--输出 2--电源 3--地
  • 模块接口使用PH2.0插座
  • 钢球开关模块角度：2-5度

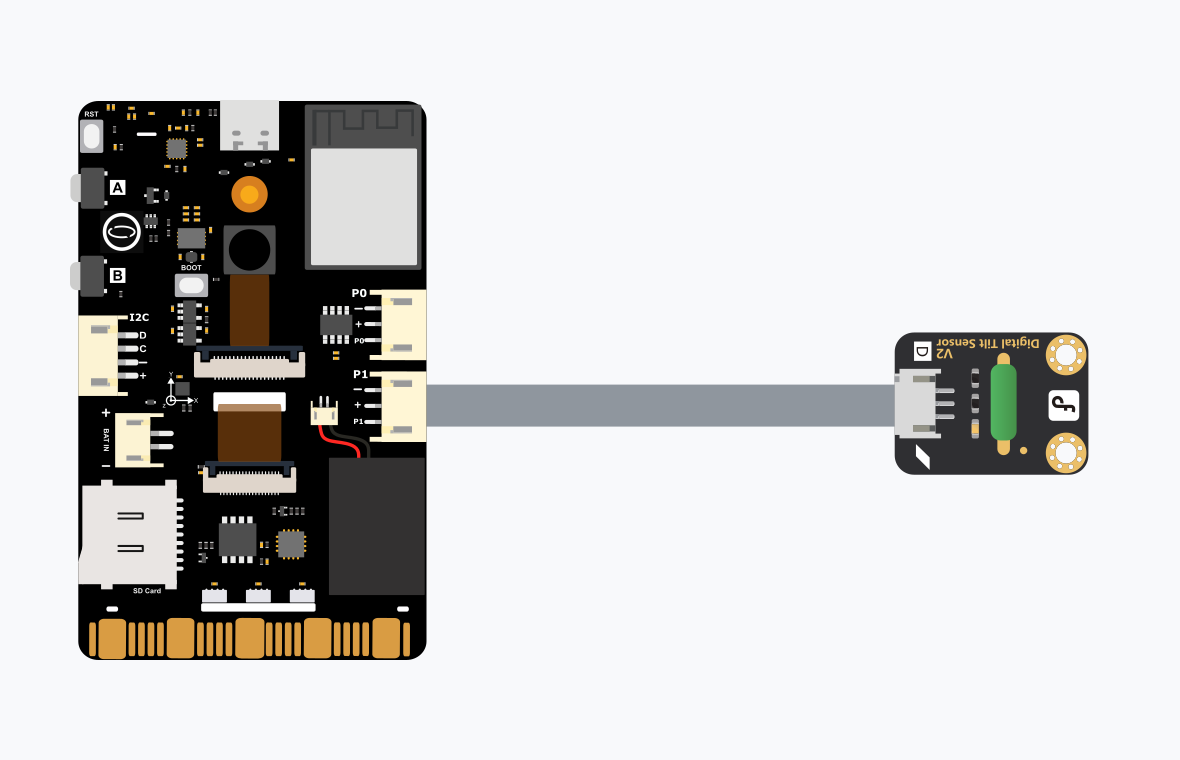

连接示意图


示例代码

int ledPin = 13;                // Connect LED to pin 13
int switcher = 3;                 // Connect Tilt sensor to Pin3
void setup() {
  pinMode(ledPin, OUTPUT);      // Set digital pin 13 to output mode
  pinMode(switcher, INPUT);       // Set digital pin 3 to input mode
}
void loop() {
  if (digitalRead(switcher) == HIGH) //Read sensor value
    digitalWrite(ledPin, HIGH);   // Turn on LED when the sensor is tilted
  else
    digitalWrite(ledPin, LOW);    // Turn off LED when the sensor is not triggered
}

Mind+(基于Scratch3.0)图形化编程

1、下载及安装软件。下载地址：http://www.mindplus.cc 详细教程：Mind+基础wiki教程-软件下载安装

2、切换到“上传模式”。 详细教程：Mind+基础wiki教程-上传模式编程流程

3、“扩展”中选择“主控板”中的“Arduino Uno” 。 详细教程：Mind+基础wiki教程-加载扩展库流程

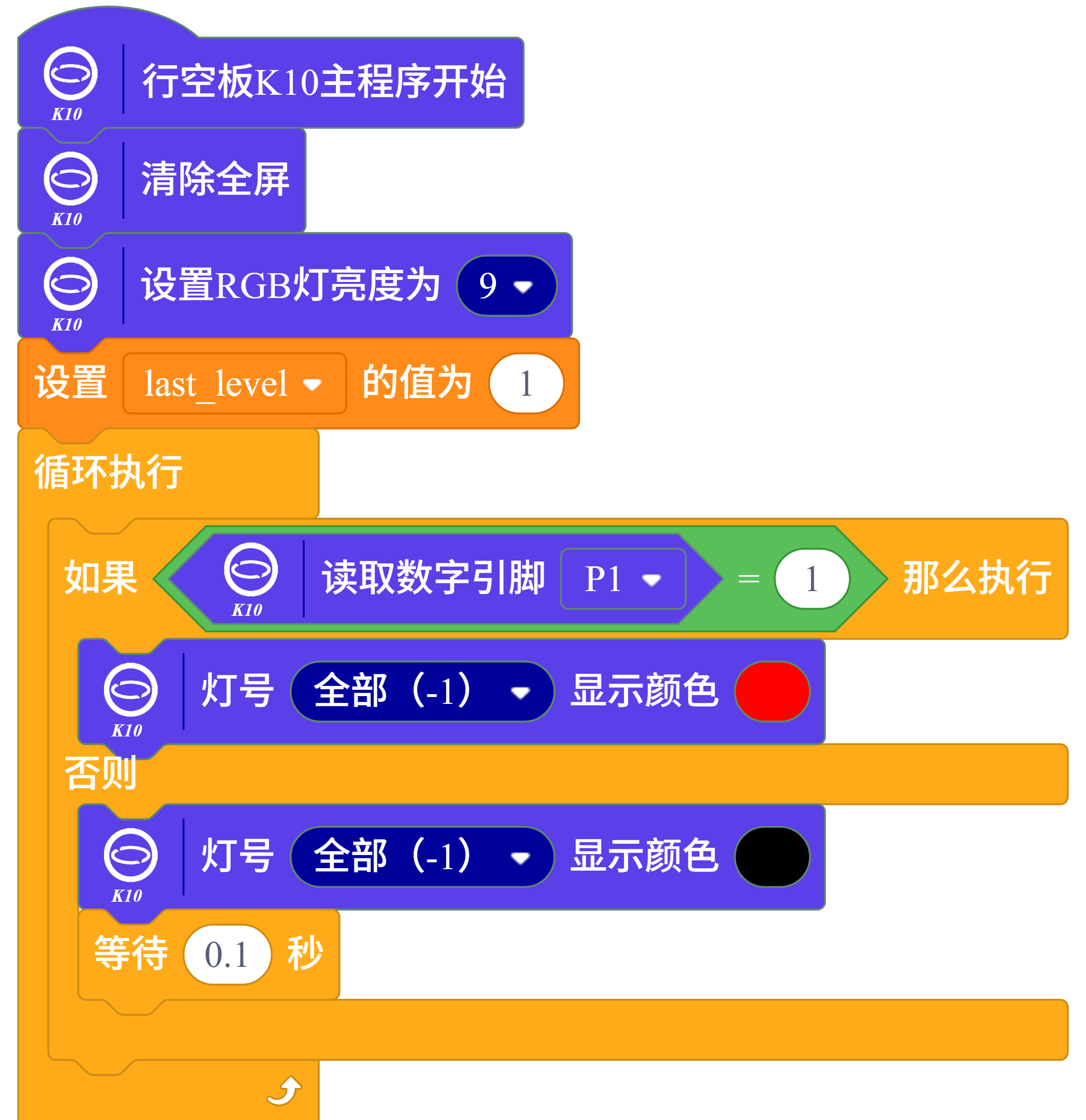

4、进行编程，程序如下图：

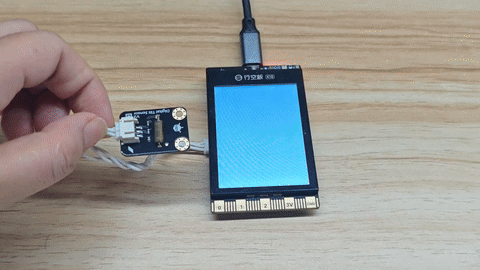

5、菜单“连接设备”，“上传到设备”
