简介

DFRobot数字震动传感器是一个数字的即插即用传感器模块。它可以检测到震动信号，然后输出开关信号到Arduino，

模块使用PH2.0接口，使用数字连接线可以很方便的连接到传感器扩展板上。

它能够感知微弱震动信号，可实现与震动有关的互动作品。

产品参数

在外力震动时，达到适当的震动力时导电针将瞬间开启（ON）。
无方向，任何角度可能检测震动。
适用于小电流电路（二次回路）或触发（IC）。
在室温和正常使用情况下的开关使用寿命可达10万次（times/1sec）。
供电电压：和所用控制器一致即可。
开启时间：0.1ms（建议使用中断捕捉）
开路电阻：10Mohm
平时保持高电平输出，震动时输出低电平

使用教程

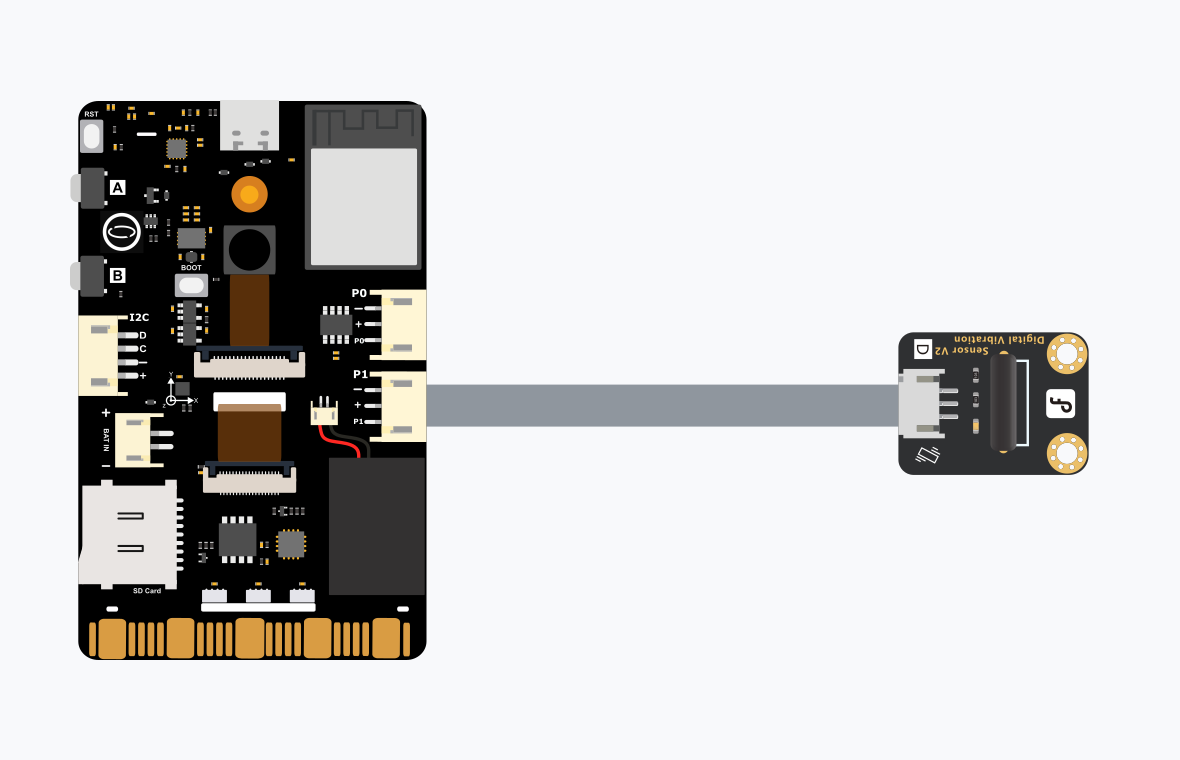

连线图

数字模块链接示意图

示例代码

#define SensorLED     13
#define SensorINPUT   3  //Connect the sensor to digital Pin 3 which is Interrupts 1.

unsigned char state = 0;

void setup()
{
  pinMode(SensorLED, OUTPUT);
  pinMode(SensorINPUT, INPUT);
  attachInterrupt(1, blink, FALLING);// Trigger the blink function when the falling edge is detected

}
void loop()
{
      if(state!=0)
      {
        state = 0;
        digitalWrite(SensorLED,HIGH);
        delay(500);
      }
      else
        digitalWrite(SensorLED,LOW);
}


void blink()//Interrupts function
{
  state++;
}

Mind+(基于Scratch3.0)图形化编程

1、下载及安装软件。下载地址：http://www.mindplus.cc 详细教程：Mind+基础wiki教程-软件下载安装
2、切换到“上传模式”。详细教程：Mind+基础wiki教程-上传模式编程流程
3、“扩展”中选择“主控板”中的“Arduino Uno”，“传感器”中加载“数字震动传感器”。详细教程：Mind+基础wiki教程-加载扩展库流程

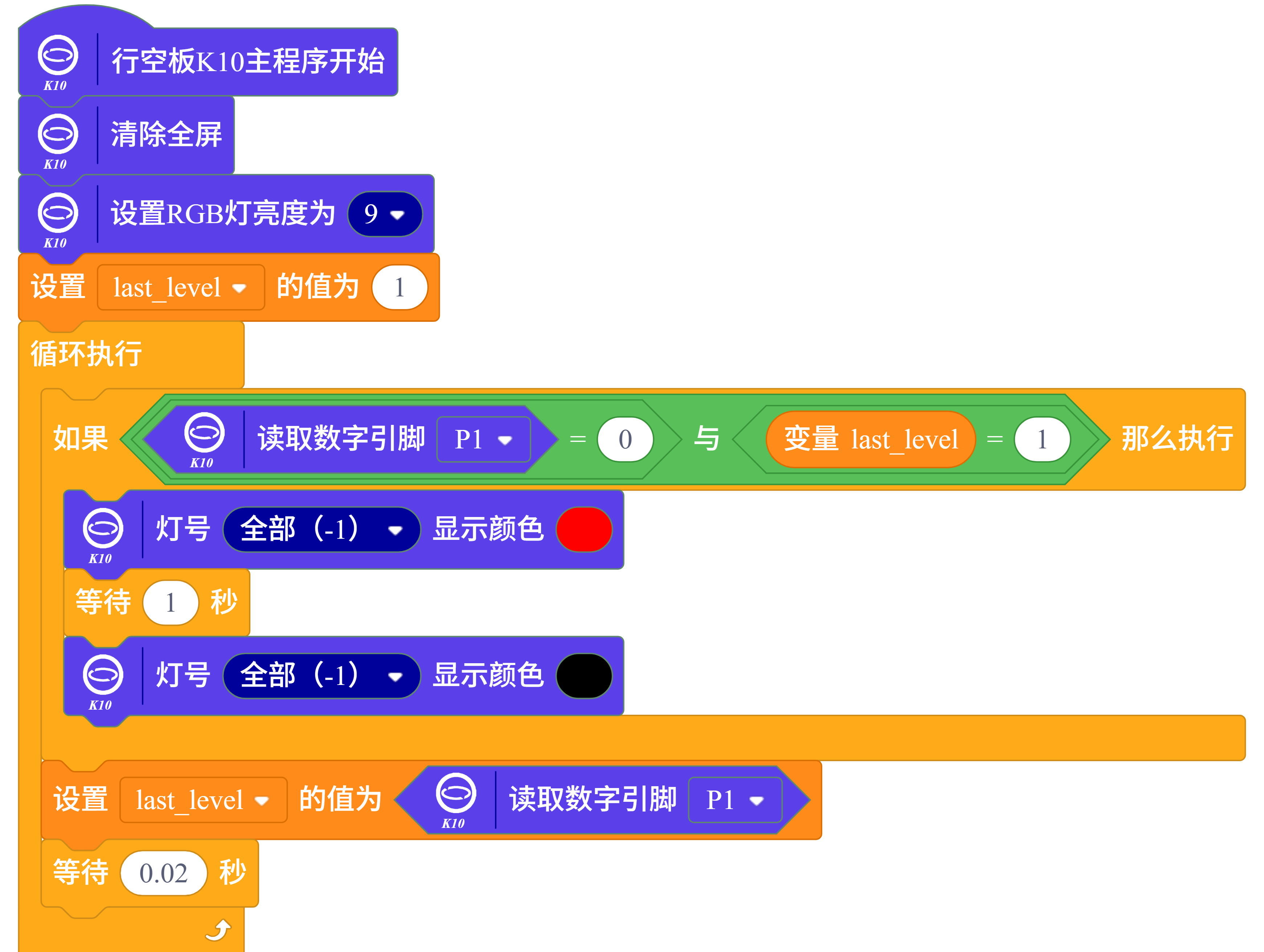

4、进行编程，程序如下图：
5、菜单“连接设备”，“上传到设备”
