产品简介
RainbowLink-V2 是 RainbowLink 升级款 USB 协议转换器，配备独立 4 通道（1 路隔离 RS485、1 路隔离 RS232、2 路 TTL），RS232/RS485 全隔离且采用全封闭 PC 塑料外壳。它可同时输出 12V、5V、3.3V 电源，满足工农业传感器户外供电需求，无需额外电源。采用杠杆式快速接线端子，接线轻松耐用；TTL 与 RS232 双接口兼容排针排母。免驱设计，搭配数据指示灯或专用驱动，可快速分辨 COM 口对应关系，一台抵四台，告别杂乱接线。
产品特性
- 3种电压输出（12V/5V/3.3V）
- 3种通讯协议（RS485/RS232/UART）
- 4个独立通道（RS485×1/RS232×1/UART×2）
- RS485与RS232全隔离设计
- 杠杆式快接端子，一插一按，快速接线
- 电源输出内置短路保护，过流保护

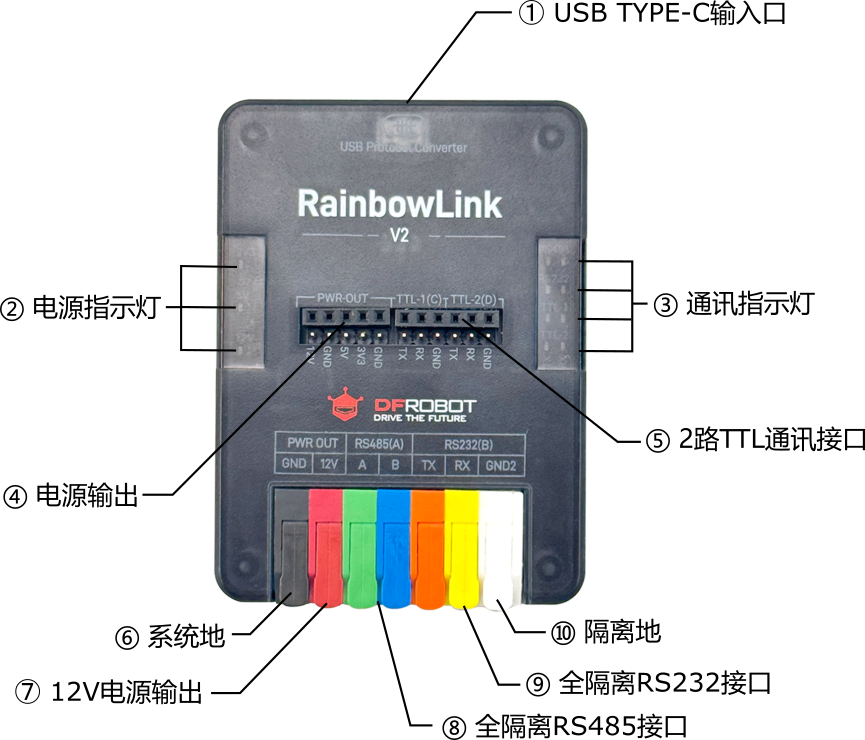

功能指示图
| 标号 | 名称 | 功能描述 |
|---|---|---|
| ① | USB TYPE-C接口 | 连接电脑通讯及5V供电 |
| ② | 电源指示灯 | 3.3V，5V，12V电源指示灯 |
| ③ | 通讯指示灯 | TTL1, TTL2, RS485, RS232共4路RX, TX通讯指示灯 |
| ④ | PWR OUT | 电源输出 |
| ⑤ | TTL1, TTL2 | 2路TTL通讯接口 |
| ⑥ | GND | 系统地 |
| ⑦ | 12V | 电源输出 |
| ⑧ | RS485(A） | 全隔离RS485接口 |
| ⑨ | RS232(B) | 全隔离RS232接口 |
| ⑩ | GND2 | 隔离地 |
驱动下载
下载并安装驱动后，串口将显示对应端口的名称，端口名称和硬件丝印上一一对应，无需一个个的看端口号。
TEL0190-rainbowLinkv2-driver.rar
规格参数
| 参数 | 详情 |
|---|---|
| USB接口 | TYPE-C |
| 输入电压 | 5V |
| 波特率 | 2400-128000 |
| TTL电平 | 3.3V |
| TTL通道数量 | 2 |
| RS485通道（全隔离）数量 | 1 |
| RS232通道（全隔离）数量 | 1 |
| 接线端子适配导线 | 12AWG-22AWG |
| 3.3V电压输出 | 额定电流200mA |
| 5V电压输出 | 该电源接口直接连接在USB接口上，故：连接电脑TYPE-C时最大电流2A连接电脑USB-A接口时最大电流500mA |
| 12V电压输出 | 额定电流800mA |
| 外壳材质 | PC |
| 尺寸 | 77mm×57mm×21mm |
RainbowLink功能对比
| RainbowLink | RainbowLink-V2 | 备注 | |
|---|---|---|---|
| 2路TTL | ✔ | ✔ | |
| 12V电源输出 | ✔ | ✔ | |
| 5V电源输出 | ✔ | ✔ | |
| 3.3V电源输出 | ✔ | ✔ | |
| 支持windows | ✔ | ✔ | |
| 支持树莓派等Linux | ✔ | ✔ | |
| 外壳 | 亚克力上下盖 | ✔全密封PC材料外壳 | 灰黑色半透明材质 |
| 专用驱动程序 | 无 | ✔ | |
| RS485 | 无隔离 | ✔信号电源全隔离 | 专用隔离芯片 |
| RS232 | 无隔离 | ✔信号电源全隔离 | 专用隔离芯片 |
疑问解答
问：杠杆式接线端子容易坏吗？
答：杠杆式接线端子的使用寿命达到了几千次的按压，不容易损坏。但导线不要超过12AWG。过粗的导线可能会导致接线端子内部的压紧簧片变形或者损坏。
问：杠杆式接线端子方便接软导线吗？
答：能可靠连接硬导线、软导线、排针等多种导线或者线头。
问：电源输出端能短路吗？
答：RainbowLink虽然内置了短路保护和过流保护，但为了避免损坏，尽量不要短路。
问：电源输出的总功率是多大？
答：电源输出的总功率取决于TYPEC接口输入的功率。通常情况下，电脑的TYPEC接口能提供5V2A的输出，电脑的USBA口能提供5V0.5A的输出。
问：4路数据通道是否相互独立，是否能相互通信？
答：4路数据通道是相互独立的，能与USB独立通信，但不能内部之间相互通信，例如RS485和TTL1不能通信。
问：电脑上无法区分4个COM分别对应哪一个实际端口，怎么办？
答：有两种方法：
1、在电脑上随意选择一个COM口，然后随意发送字符，会看到右侧对应的指示灯会亮起，此时就知道是哪一个端口了。
2、安装RainbowLink驱动程序，在COM列表里会出现四个端口的名字，和产品上端口丝印的名字一致。
