SEN0677 AI双目视觉识别传感器(人脸&静脉掌纹&二维码)

简介

AI双目视觉识别传感器采用Al主芯片，搭载两个200万像素的高清摄像头。摄像头分别采用彩色和红外摄像头，在黑暗环境下也可以正常识别。模块使用LINUX 快启操作系统，实现快速启动。本地内嵌人脸双目3D活体检测算法、基于大数据训练的深度神经网络识别算法、二维码识别算法、掌纹掌静脉算法，实现了人脸、二维码、静脉掌纹识别功能，并通过UART输出识别结果，同时可通过USB传输彩色摄像头UVC视频(可扩展为UAC音视频功能)，用于本地音视频显示播放或远程视频音频传输功能。

AI双目视觉识别传感器启动速度快，同时支持断电低功耗和常供电双模式。在常供电模式下，将模组设置为低功耗自动探测模式时，可实现人脸、静脉掌纹及二维码的自动探测识别，方便第三方产品的对接，实现多种身份认证功能。

提供UART协议，支持第三方集成对接，实现身份识别功能的音视频传输对接。AI双目视觉识别传感器对第三方设备没有算力要求，即插即用，通用性强，对各种需要人脸、二维码、静脉掌纹等多种身份认证的新老产品都可以做进行升级。

特性

支持双目3D活体检测，防止照片、视频等伪造人脸攻击
支持神经网络深度学习人脸识别算法、静脉掌纹算法、二维码算法
本地1000人脸+1000掌纹掌静脉
支持完全黑暗和室外非阳光直射下识别
对第三方设备无算力要求，无需增加算法SDK，Al视觉算法模组本地离线识别

应用场景

智能家居
智能门锁
自助零售支付终端
3D人脸掌纹支付系统
静脉掌纹识别系统

技术规格

硬件参数
- SOC：CPU：Arm900M，NPU：0.5T，RISCV：600M
- DDR2：64MB
- Flash：32MB
- 摄像头：2个，1/5”COMS，200万像素，双MIPI接口
- LENS：FOV：对角83°，理想焦距：60cm
- LED：IR：850波长，RGB：650波长，90°
- USB接口：支持USB传输视频(UVC)功能可扩展支持音视频(UAC)功能，支持MJPG (可扩展支持H.264、YUY2)编码图像输出
- 通信方式：UART
- 波特率：115200
电源参数
- 供电电压：5-12V
- 工作电流：320~330mA@8V
- 待机电流：120-130mA（自动检测模式时）
- 关断电流：0uA（非自动检测模式时，不使用识别时断电）
其它参数
- 工作温度：-20°C~60°C
- 存储温度：-30°C~70°C
- 相对湿度：10%~93%（不凝结）
- 喇叭/麦克风：可扩展支持
- 启动时间：900ms~2.5s（用户存储数量不同，启动速度不同）
- 用户数量：人脸1-1000，掌纹1001-2000
- 支持算法：双目活体检测算法，深度学习人脸识别算法，静脉掌纹算法，二维码识别算法
- 人脸活体检测错误接受率（LDAFAR）：≤1%
- 人脸活体检测错误拒绝率（LPFRR）：≤1%
- 人脸通过识别率：98.85%
- 人脸误识率：0.001%
- 人脸识别角度：左右上下约20度，同时支持多角度人脸录入，扩大识别范围
- 识别距离：人脸30-120cm，静脉掌纹15cm，二维码15cm
- 尺寸：57.8x20x10.12mm

功能示意图

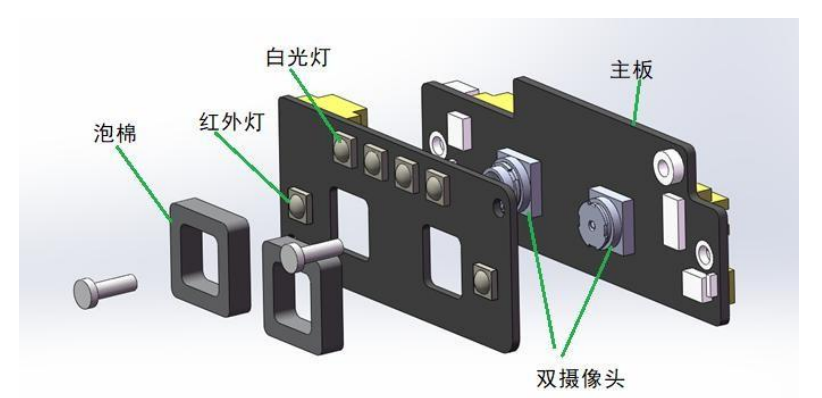

1.主板
算法主板采用了AI主芯片,采用了linux 快启操作系统，移植了人脸识别、掌纹常静脉、二维码算法，并开发了运用固件，主要实现注册与识别、并输出识别结果的功能。

2.双摄像头
包括了彩色和红外摄像头，采用200万像素的CMOS芯片搭配850镜头和650镜头组成。

3.红外灯&白光灯
(白光灯可以选用，不使用白光灯时，黑暗下显示黑白图像)红外灯的作用是给红外摄像头进行实时补光，白光灯的作用是环境不够亮时，自动启动进行补光，以保障红外和彩色图像的清晰。

4.泡棉
用于隔离补光灯与COMS,以防光线进入COMS,导致图像炫光。

5.内置算法
1)人脸双目活体检测算法
2)深度学习人脸识别算法
3)二维码识别算法

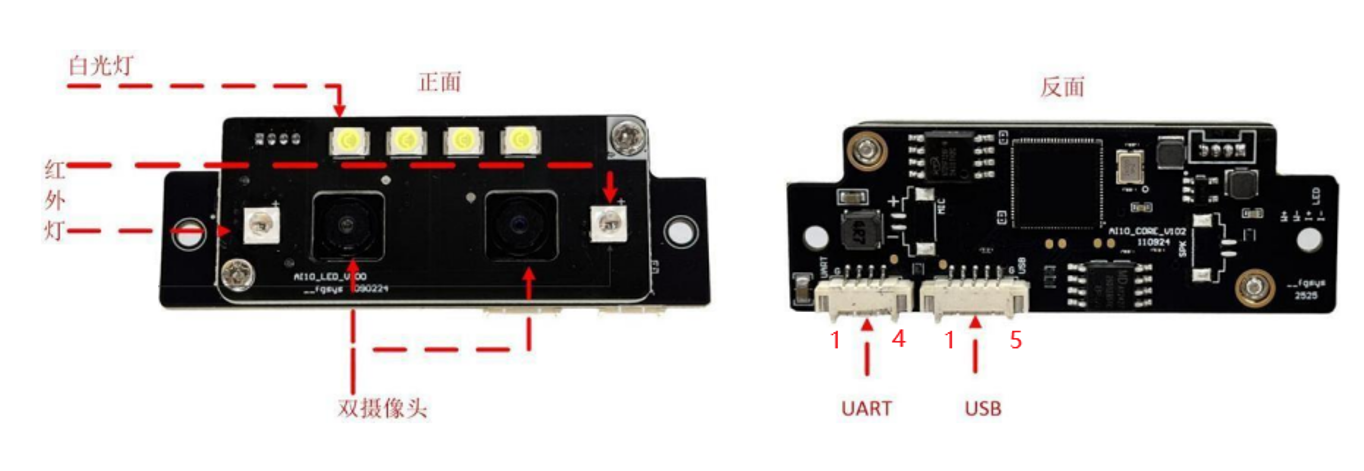

引脚示意图

UART接口

引脚	颜色线序	功能描述
1	黑线	GND
2	黄线	UART_RX
3	绿线	UART_TX
4	红线	VCC 5~12V

USB接口

可输出视频信号，用于屏幕显示，支持标准UVC视频, MJPEG/YUY2/H.264 编码，有横屏和竖屏多种分辨率可选。可扩展实现UAC音频功能，可以实现语音对讲功能。

引脚	功能描述
1	VCC 5V
2	悬空
3	DM USB数据线D-
4	DP USB数据线D+
5	GND

咪头接口（预留）

主要用于接收声音信号，实现对讲功能

引脚	名称	功能描述
1	负极	MIC-
2	正极	MIC+

喇叭接口（预留）

主要用于语音播放

引脚	名称	功能描述
1	SPK	1W/8Ω
2	SPK	1W/8Ω

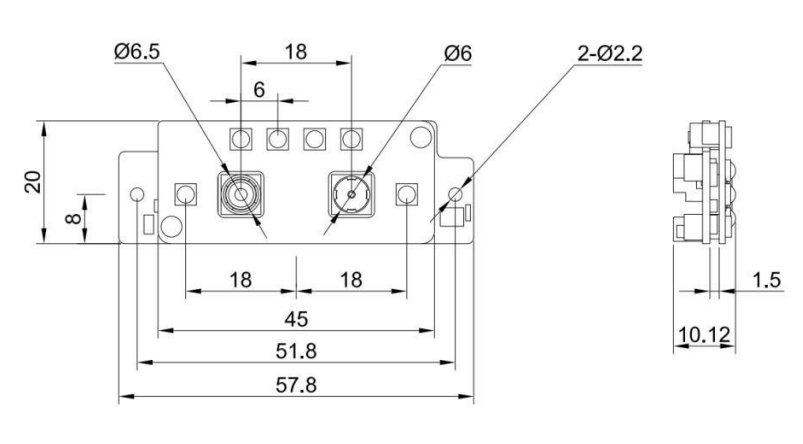

模块尺寸图

安装高度和倾斜角度

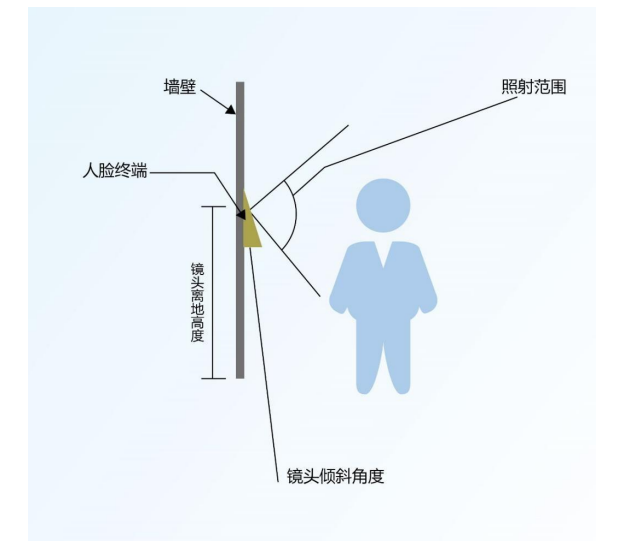

根据产品安装高度的不同，建议使用外部支架调节产品的倾斜角度，以适合不同身高的用户友好识别。各种安装高度下，推荐倾斜角度和识别身高覆盖范围如下表所示：

安装高度	推荐倾斜角度	识别距离	人身高覆盖范围
130cm	20°	30~100cm	130~200cm
140cm	12°	30~100cm	130~200cm
150cm	0°	30~100cm	130~200cm

接入Arduino使用教程

硬件准备

Arduino UNO R3开发板 x1
Arduino UNO IO 传感器扩展板 x1
AI双目视觉识别传感器(人脸&静脉掌纹&二维码) x1
1.25mm转2.54杜邦连接线 x1
USB数据线 x1

软件准备

下载Arduino IDE：点击下载Arduino IDE
下载DFRobot_AI10库

硬件连接

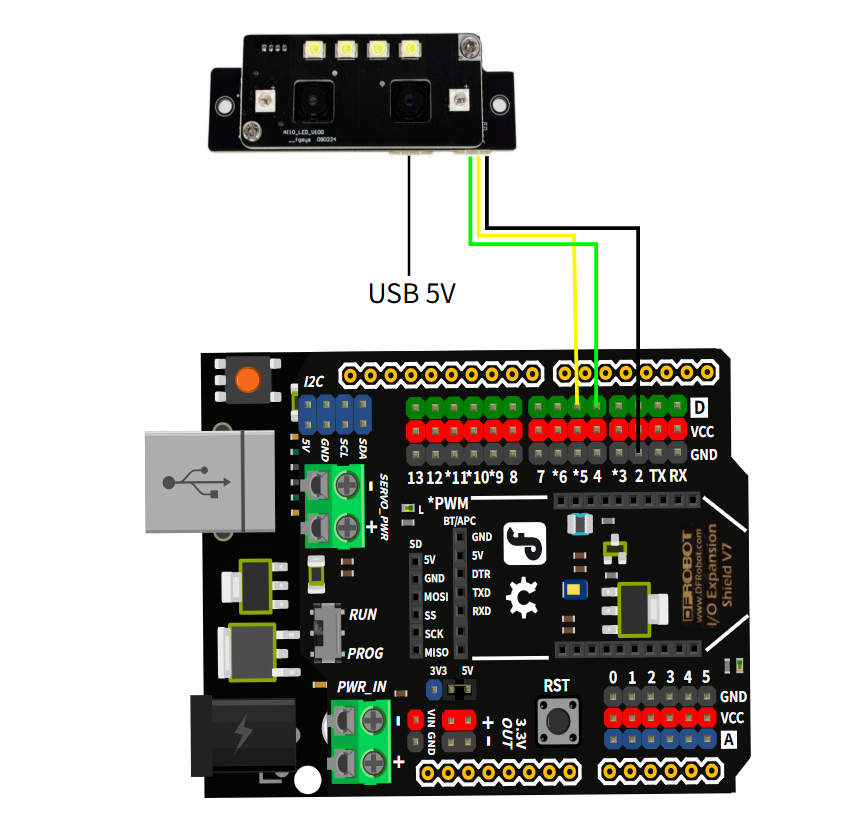

PC USB接口功率较低，建议使用5V USB适配器供电，识别效果更好。

注册人脸&掌纹演示代码

注册人脸或者掌纹时，需要将AI视觉传感器固定，并注意识别距离，人脸30-120cm，静脉掌纹15cm，二维码15cm，每次只注册一个人脸或掌纹，如果需要注册多个，可按UNO R3开发板复位键再次注册其他人脸或掌纹。

/*!
 * @file SingleRegisteredUser.ino
 * @brief This is an example of using the DFRobot_AI10 library to enroll a single registered user.
 * @copyright	Copyright (c) 2025 DFRobot Co.Ltd (http://www.dfrobot.com)
 * @license The MIT License (MIT)
 * @author [jiali](zhixinliu@dfrobot.com)
 * @version V1.0
 * @date 2025-07-14
 * @url https://github.com/DFRobot/DFRobot_AI10
 */
#include "DFRobot_AI10.h"

/* ---------------------------------------------------------------------------------------------------------------------
  *    board   |             MCU                | Leonardo/Mega2560/M0 |    UNO    | ESP8266 | ESP32 |  microbit  |   m0  |
  *     VCC    |            3.3V/5V             |        VCC           |    VCC    |   VCC   |  VCC  |     X      |  vcc  |
  *     GND    |              GND               |        GND           |    GND    |   GND   |  GND  |     X      |  gnd  |
  *     RX     |              TX                |     Serial1 TX1      |     5     |   5/D6  | 26/D3 |     X      |  tx1  |
  *     TX     |              RX                |     Serial1 RX1      |     4     |   4/D7  | 25/D2 |     X      |  rx1  |
  * ----------------------------------------------------------------------------------------------------------------------*/
/* Baud rate cannot be changed , it is 115200 */

  #if defined(ARDUINO_AVR_UNO) || defined(ESP8266)
    SoftwareSerial mySerial(4, 5);
    DFRobot_AI10_UART recognize(&mySerial ,115200);
  #elif defined(ESP32)
    DFRobot_AI10_UART recognize(&Serial1,/*rxD2*/25,/*txD3*/26);
  #else
    DFRobot_AI10_UART recognize(&Serial1 ,115200);
  #endif


void setup() {
  Serial.begin(115200);
  while (!Serial);
  while(!recognize.begin()){
    Serial.println("NO Deivces !");
    delay(1000);
  }
  Serial.println("Device connected!");

  Serial.println("Start to enroll a user...");

  //User enroll result anc info
  sUserData_t udata;

  /*
  *admin permission is required to register a user. eNormal：average person ，eAdmin: administrator
  *userName registered user name, the length is 32 bytes at most
  *timeout is the time to wait for the recognition result, the range is 3-20 seconds
  */

  udata = recognize.enrollUser(/*admin*/eNormal,/*userName*/"User1",/*timeout*/ 5);

  //Check if the registration is successful, if successful, print the user information
  if(udata.result == eSuccess){
    Serial.println("User enrolled successfully!");
    Serial.print("UID: ");
    Serial.println(udata.UID);
    Serial.print("User name: ");
    Serial.println(udata.userName);
    Serial.print("Admin permission: ");
    Serial.println(udata.admin == eNormal ? "Normal":"Admin");
    Serial.print("User enrolled type: ");
    Serial.println(udata.type == eFace ? "Face":"Palm");
  }else if (udata.result == eFailedFaceEnrolled){
    Serial.println("Failed to enroll user, user already enrolled!");
  }else{
    Serial.println("Failed to enroll user!");
  }
}

void loop() {

  delay(100);
}

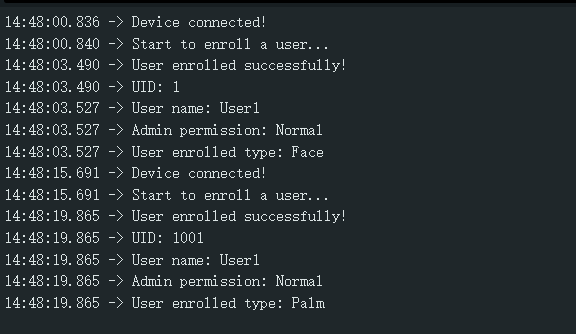

结果

通过UNO R3开发板复位按键进行注册，每复位一次可注册一次人脸或掌纹，每次注册时间5S，ID 1-1000为人脸，1001-2000为静脉掌纹。

连续识别人脸&掌纹&二维码演示代码

持续识别人脸&掌纹&二维码，并通过串口监视器打印相应信息，识别不到时，可以小幅度调整距离或姿势，并保持不动。

/*!
 * @file continuousRecognition.ino
 * @brief This is an example of using the DFRobot_AI10 library to recognize human faces and QR codes in real-time.
 * @copyright	Copyright (c) 2025 DFRobot Co.Ltd (http://www.dfrobot.com)
 * @license The MIT License (MIT)
 * @author [jiali](zhixinliu@dfrobot.com)
 * @version V1.0
 * @date 2025-07-14
 * @url https://github.com/DFRobot/DFRobot_AI10
 */
#include "DFRobot_AI10.h"

/* ---------------------------------------------------------------------------------------------------------------------
  *    board   |             MCU                | Leonardo/Mega2560/M0 |    UNO    | ESP8266 | ESP32 |  microbit  |   m0  |
  *     VCC    |            3.3V/5V             |        VCC           |    VCC    |   VCC   |  VCC  |     X      |  vcc  |
  *     GND    |              GND               |        GND           |    GND    |   GND   |  GND  |     X      |  gnd  |
  *     RX     |              TX                |     Serial1 TX1      |     5     |   5/D6  | 26/D3 |     X      |  tx1  |
  *     TX     |              RX                |     Serial1 RX1      |     4     |   4/D7  | 25/D2 |     X      |  rx1  |
  * ----------------------------------------------------------------------------------------------------------------------*/
/* Baud rate cannot be changed , it is 115200 */

  #if defined(ARDUINO_AVR_UNO) || defined(ESP8266)
    SoftwareSerial mySerial(4, 5);
    DFRobot_AI10_UART recognize(&mySerial ,115200);
  #elif defined(ESP32)
    DFRobot_AI10_UART recognize(&Serial1,/*rxD2*/25,/*txD3*/26);
  #else
    DFRobot_AI10_UART recognize(&Serial1 ,115200);
  #endif

void setup() {
  Serial.begin(115200);
  while (!Serial);
  while(!recognize.begin()){
    Serial.println("NO Deivces !");
    delay(1000);
  }
  Serial.println("Device connected!");

  //Enable face frame
  if(recognize.enableFaceFrame()){
    Serial.println("Face frame enabled!");
  }
}

void loop() {
  //Continuous recognition result

  sRecognitionData_t recDat;

  /* When a human face is detected,  the system automatically starts the recognition process.After the person moves away for
  x seconds, the recognition stops and the module continues with low-power face detection.the range is 3-20s.
   */
  recDat = recognize.startContinuousFaceRecognition(/*timeout*/5);

  //Print the recognition result
  if(recDat.result == eSuccess){
    Serial.println("Recognition successful!");
    Serial.print("Recognition type: ");

    if(recDat.type == eQR){
      Serial.println("QR code");
      Serial.print("QR code data: ");
      Serial.println(recDat.QRDdata);
    }else{
      Serial.println(recDat.type == eFace ? "Face" : "Palm");
      Serial.print("User ID: ");
      Serial.println(recDat.userData.UID);
      Serial.print("User Name: ");
      Serial.println(recDat.userData.userName);
      Serial.print("Admin Permission: ");
      Serial.println(recDat.userData.admin == eAdmin ? "Admin" : "Normal");
    }

  }else{
    Serial.println("Recognize...");
  }

}

结果

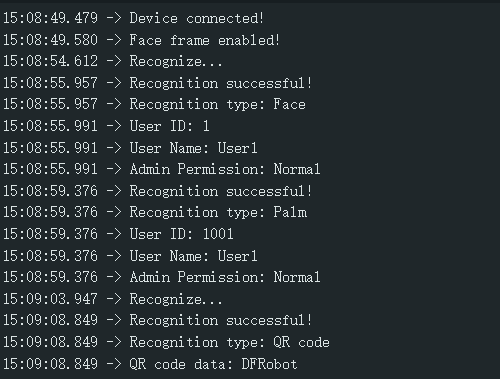

持续识别检测到的人脸&掌纹&二维码，串口打印相应信息。

用户数量统计&用户删除演示代码

输入指令：AT+GETUSERS，查询所有用户数量和ID
输入指令：AT+DELUSER=1，删除指定用户ID1，1可替换为其它用户ID
输入指令：AT+DELALLUSERS，删除所有已注册的用户

/*!
 * @file operateUserData.ino
 * @brief This is an example of how to use the DFRobot_AI10 library to operate user data
 * @copyright	Copyright (c) 2025 DFRobot Co.Ltd (http://www.dfrobot.com)
 * @license The MIT License (MIT)
 * @author [jiali](zhixinliu@dfrobot.com)
 * @version V1.0
 * @date 2025-07-14
 * @url https://github.com/DFRobot/DFRobot_AI10
 */
#include "DFRobot_AI10.h"

/* ---------------------------------------------------------------------------------------------------------------------
  *    board   |             MCU                | Leonardo/Mega2560/M0 |    UNO    | ESP8266 | ESP32 |  microbit  |   m0  |
  *     VCC    |            3.3V/5V             |        VCC           |    VCC    |   VCC   |  VCC  |     X      |  vcc  |
  *     GND    |              GND               |        GND           |    GND    |   GND   |  GND  |     X      |  gnd  |
  *     RX     |              TX                |     Serial1 TX1      |     5     |   5/D6  | 26/D3 |     X      |  tx1  |
  *     TX     |              RX                |     Serial1 RX1      |     4     |   4/D7  | 25/D2 |     X      |  rx1  |
  * ----------------------------------------------------------------------------------------------------------------------*/
/* Baud rate cannot be changed , it is 115200 */

  #if defined(ARDUINO_AVR_UNO) || defined(ESP8266)
    SoftwareSerial mySerial(4, 5);
    DFRobot_AI10_UART recognize(&mySerial ,115200);
  #elif defined(ESP32)
    DFRobot_AI10_UART recognize(&Serial1,/*rxD2*/25,/*txD3*/26);
  #else
    DFRobot_AI10_UART recognize(&Serial1 ,115200);
  #endif


void setup() {
  Serial.begin(115200);
  while (!Serial);
  while(!recognize.begin()){
    Serial.println("NO Deivces !");
    delay(1000);
  }
  Serial.println("Device connected!");

  Serial.println("AI10 An example of AT command control");
  Serial.println("-----------------------------");
  Serial.println("Available commands:");
  Serial.println("AT+GETUSERS       # Get all user information");
  Serial.println("AT+DELUSER=ID     # Delete the specified user (e.g. AT+DELUSER=0x1001)");
  Serial.println("AT+DELALLUSERS    # Delete all users");
  Serial.println("-----------------------------");
  Serial.println("Note: When sending, end with \'\\n\'. Please pay attention to line breaks!");
  Serial.println("-----------------------------");
}

void loop() {
  sAllUserID_t alluser;
  int i;

  if (Serial.available()) {
    // Read the command from the serial port
    String command = Serial.readStringUntil('\n');
    command.trim();

    if (command.startsWith("AT+GETUSERS")){
        /* Get all user information*/
        alluser = recognize.getAllUserIDs();
        if(alluser.result == eSuccess){
          Serial.print("User number:");
          Serial.println(alluser.userNum);
          if(alluser.userNum != 0){
            Serial.print("User IDs:");
            for(i=0;i<alluser.userNum;i++){
              Serial.print(alluser.UIDS[i]);
              Serial.print(" ");
            }
            Serial.println();
          }
        }
      Serial.println("OK");

    } else if (command.startsWith("AT+DELUSER=")) {
      uint16_t ID = command.substring(11).toInt();
      /* Delete the user with the specified ID*/
      if(recognize.deleteUser(ID)){
        Serial.println("successfully deleted!");
      }
      Serial.println("OK");

    } else if (command.endsWith("AT+DELALLUSERS")) {
      /* Delete all users */
      if(recognize.deleteAllUser()){
        Serial.println("successfully deleted!");
      }
      Serial.println("OK");

    } else {
      Serial.println("The command is incorrect!");
    }
  }
}

结果

输入对应指令进行查询用户数量、删除用户等操作。

盖板推荐与安装方式

AI视觉算法模组装配到产品内部，需要有盖板贴在Al视觉算法模组上方，以防水防尘防破坏等作用。

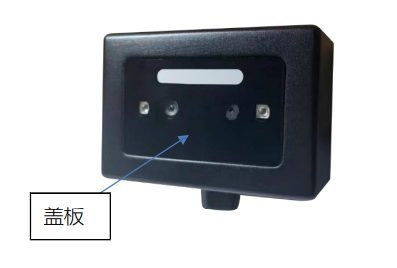

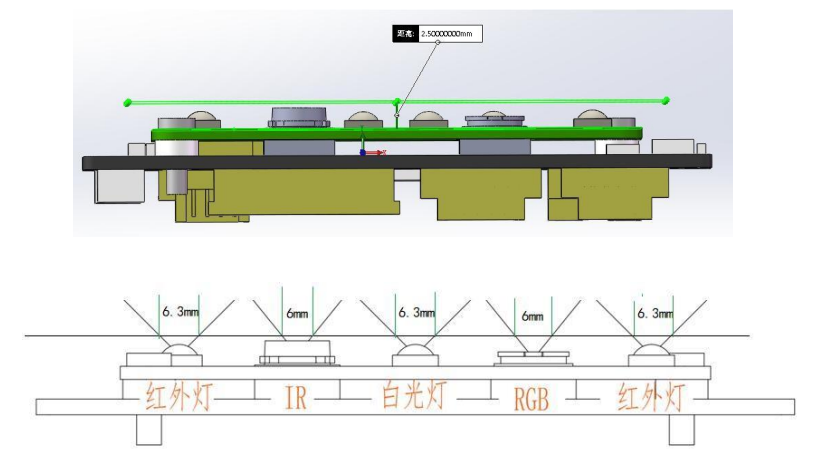

1.盖板与模组正贴安装

AI视觉算法模组的镜头顶部与LED灯珠顶部保持基本同一水平面，在安装AI视觉算法模组时，建议AI视觉算法模组上的镜头与盖板尽量靠近但不接触，间隙≤1mm。

镜头与盖板的接触面采用遮光泡棉(厚度：2~3mm)进行遮光(泡棉出厂已标配)，遮光泡棉紧贴盖板。遮光泡棉的挖孔在摄像头的可视区域之外，避免导致可视区域被遮挡。盖板的开孔区也必须在摄像头的可视区域之外，避免导致摄像头可视区域被遮挡。

如果盖板与镜头间隙较大，则LED灯光会通过盖板反射进入摄像头，会导致图像过曝从而导致人像无法正常识别。

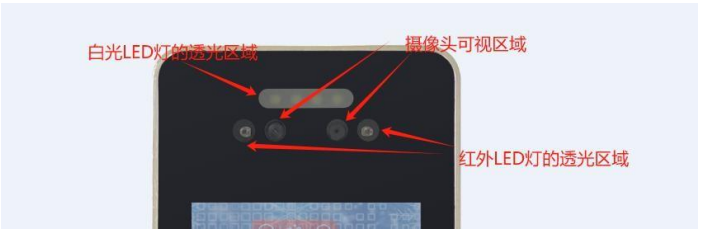

2.盖板视窗尺寸大小

制作盖板时，需要将摄像头的可视区域和LED灯的照射区域留出透明视窗，透明通光率达90%或以上。

根据摄像头与LED灯的可视角度区域，并考虑到开模的公差与安装公差，建议LED灯的水平开孔角度≥90°；摄像头的水平开孔角度≥60°，两者垂直的开孔角度≥78° (如下图)。推荐盖板距离灯板2.5mm，镜头开口直径6mm、LED灯孔直径6.3mm，即可满足不遮挡视野的需求。

3.盖板的选择

(1)盖板材质：钢化玻璃或亚克力
(2)盖板白光LED灯部分的视窗，建议做成长条形。如图所示，长条视窗背面可粘贴散光膜，或者在制作盖板时喷涂白色透光油墨。以防白光开启时造成的光线刺眼
(3)盖板红外灯和摄像头视窗透明处理，透明部分透光率:≥90% (850nm 波段)
(4)盖板厚度：0.55mm~1.5mm，建议1mm最佳
(5)盖板设计参考

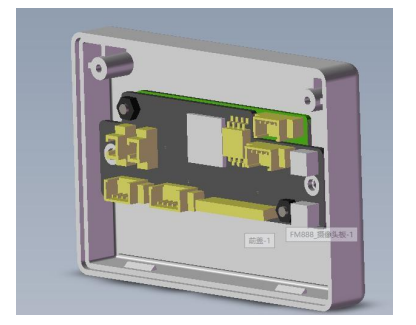

外壳和支架的装配

算法Al视觉算法模组置于外壳或支架上时，应有定位，以免在打螺钉时发生窜动，致使摄像头中心偏离孔位，遮挡成像。

AI视觉算法模组两侧的通孔直径为2.2mm，优先选择M2螺钉。

安装完毕后，摄像头中心应与外壳或支架通孔中心对正，保证摄像头成像不被遮挡。算法AI视觉算法模组不能被其他结构碰触、挤压，以免短路或者损坏。

常见问题

使用5V USB适配器供电，识别效果更好
摄像头两边的泡棉不可取下
芯片发热是正常现象
