简介
这是一款高性能M.2 NVMe转OCuLink接口转换卡，支持PCIe 4.0 x4规范，最高可提供 64Gbps 的极限传输带宽。转接板采用工业级黑色双层PCB及10u"沉金工艺，具备 -40°C~80°C宽温运行能力与94V-0高阻燃标准，搭配OCuLink显卡扩展坞完美适用于LattePanda系列微型主机的外部GPU 扩展。
特性
- 基于PCIe 4.0 x4底层规范，峰值传输带宽高达64Gbps
- 转接板尺寸支持2280/2260/2242/2230
- 金手指沉金工艺，符合IPC一级国际标准
- 高频低阻耐高温抗氧型PCB板材
技术规格
- 输入接口：M.2 NVMe (M Key)
- 输出接口：OCuLink标准接口
- 速度带宽：64Gbps（PCIe 4.0 x4）
- 工作温度：-40°C~80°C
- 阻燃等级：94V-0
- 尺寸：22x80x4.8mm

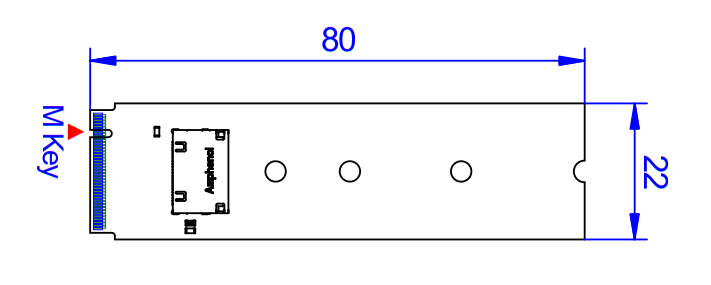

尺寸图
连接LattePanda Sigma主板使用方法
硬件准备
- 显卡 x1
- 机箱电源 x1
- M.2转OCuLink转接板 x1
- OCuLink显卡扩展坞(DFR1298) x1
- LattePanda Sigma主板 x1
- OCuLikn数据线 x1
连接图

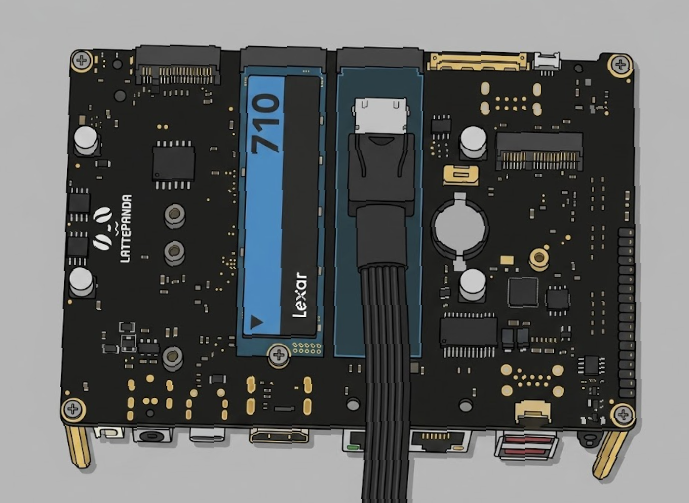

1、在LattePanda Sigma背面M.2 M PCIE4.0x4接口接上M.2转OCuLink转接板

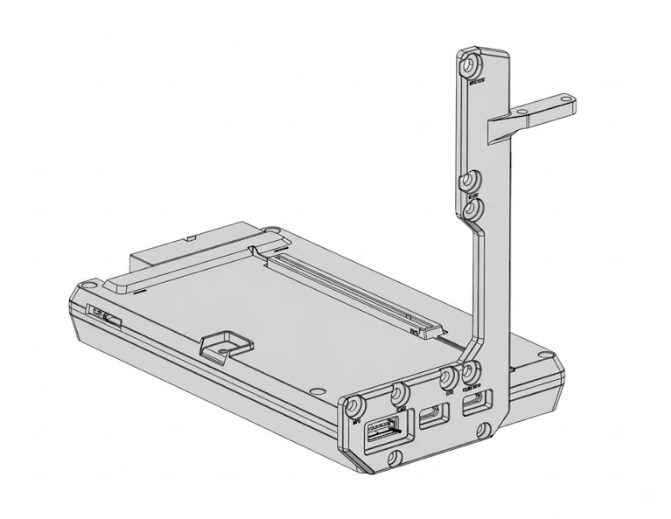

2、从扩展坞背面取下支架并安装

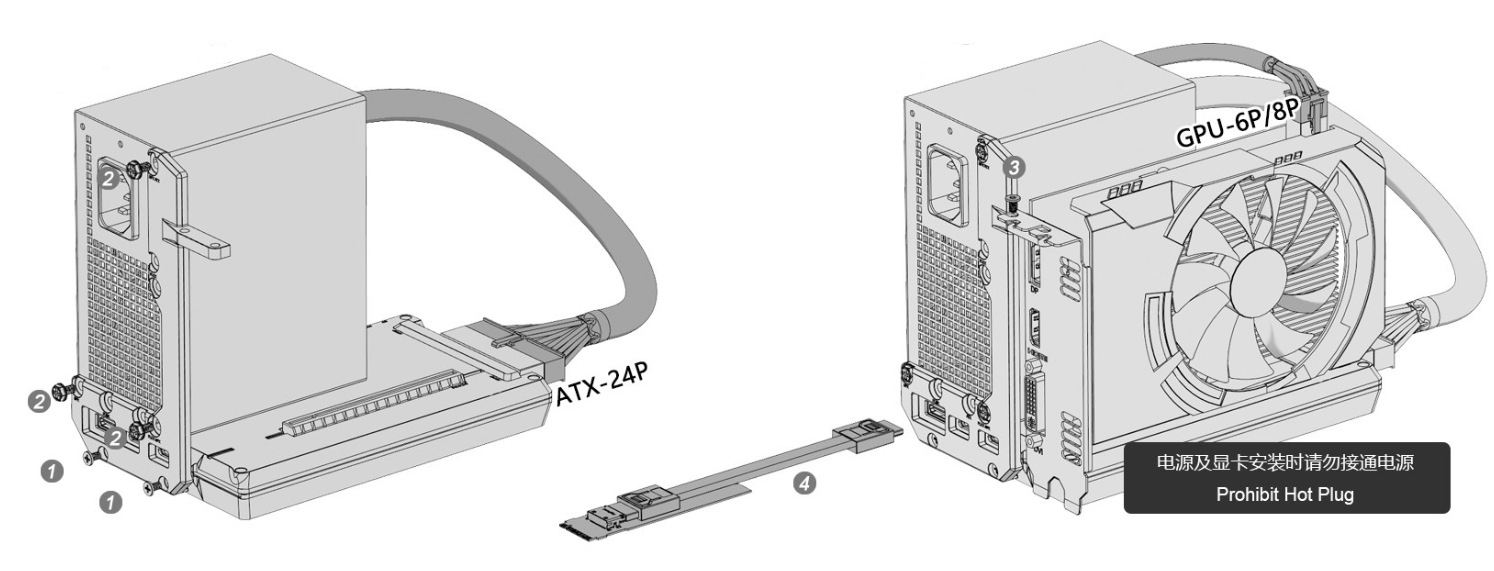

3、安装显卡和机箱电源，扩展坞和LattePanda Sigma使用OCuLink数据线连接，并确认开关拨到M.2 M Key OCuLink端，扩展坞使用ATX-24P接口供电，显卡根据型号使用6P/8P接口供电，显卡通过HDMI接口或DP接口接入显示屏，LattePanda Sigma使用官方适配器供电。
4、所有硬件安装完成并通电，按下LattePanda Sigma开机键启动即可，扩展坞和机箱电源将会同步启停，开机后，自行去NVIDIA、AMD或Intel官网下载显卡驱动。
更多
更多问题及有趣的应用，可以访问论坛进行查阅或发帖
