LattePanda IOTA被动散热金属外壳 安装指导手册
1.安装前准备
- 打开包装取出金属外壳和配件包
- 准备1Pcs M3 十字螺丝刀
- 准备1Pcs LattePanda IOTA 主板
2.安装流程
2.1 取下金属外壳面板的固定螺丝，打开配件包

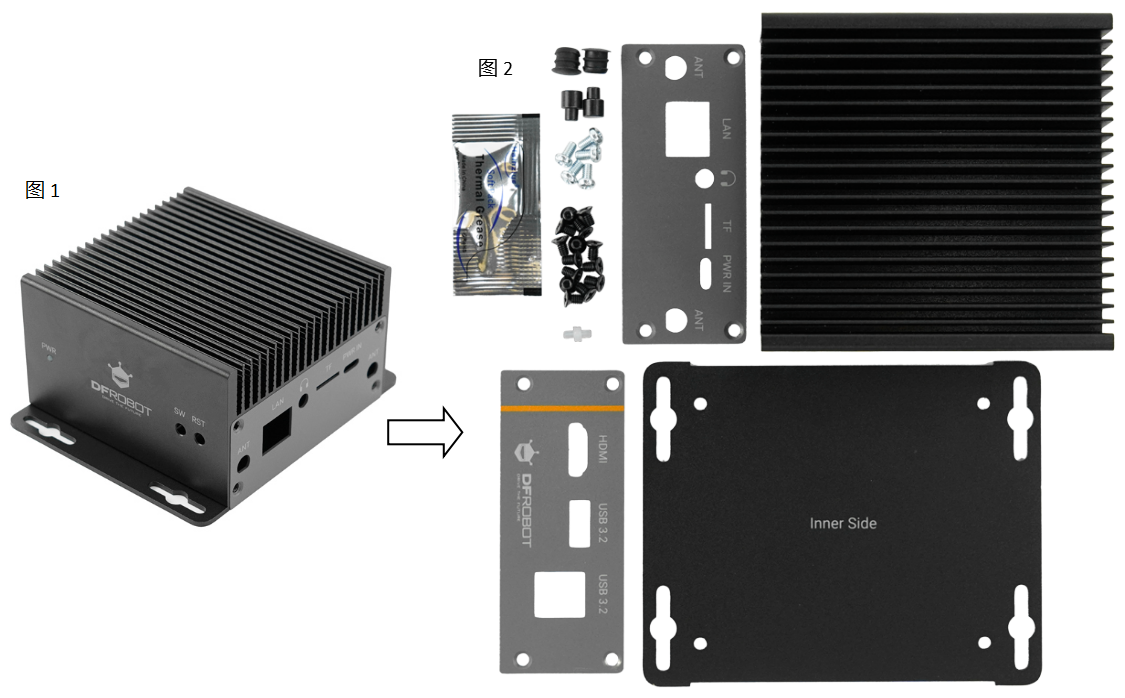

如图1 取下金属外壳前面板，后面板和底面板的固定螺丝 6Pcs，并打开配件包，物料清单如图2
2.2 安装导光柱和开关按键至散热鳍片

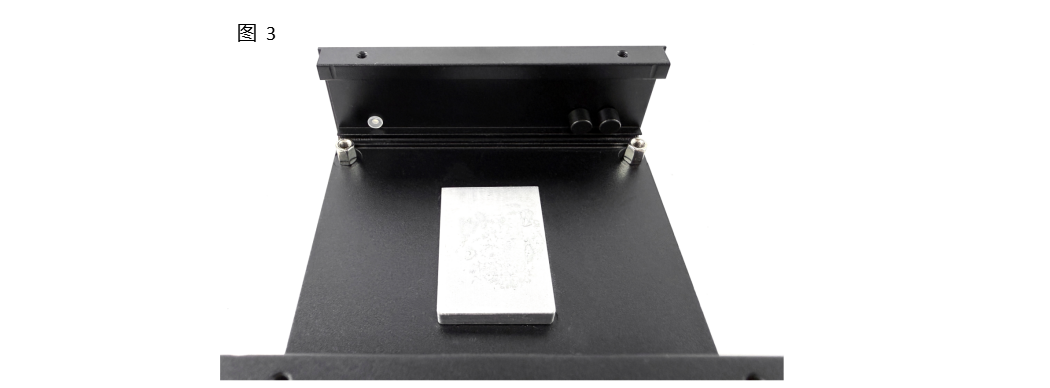

如图3 取金属外壳的散热鳍片，安装 1Pcs 导光柱和 2Pcs 开关按键至散热鳍片对应孔位
2.3 安装 LattePanda IOTA至散热鳍片

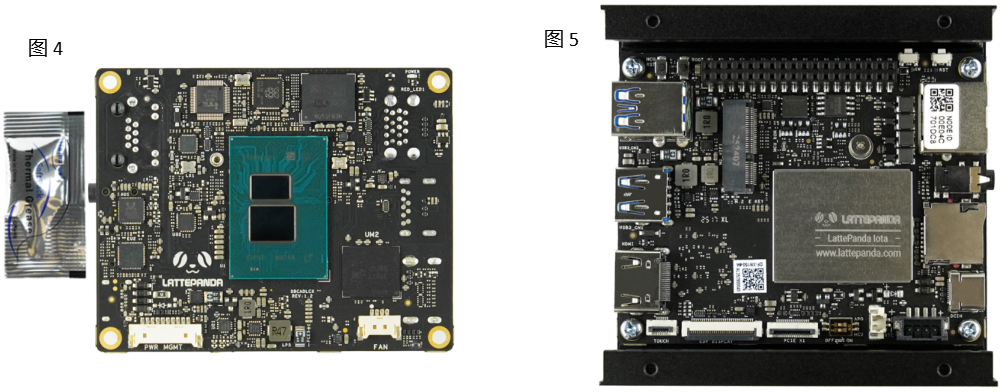

如图4 在 LattePanda IOTA 主板 CPU 上涂抹一层均匀的导热硅脂，然后放置于金属外壳的散热鳍片内，并用 4Pcs M3 平头螺丝锁紧(如图5)，注意主板开关与开关按键对齐
2.4 安装金属外壳的面板至散热鳍片

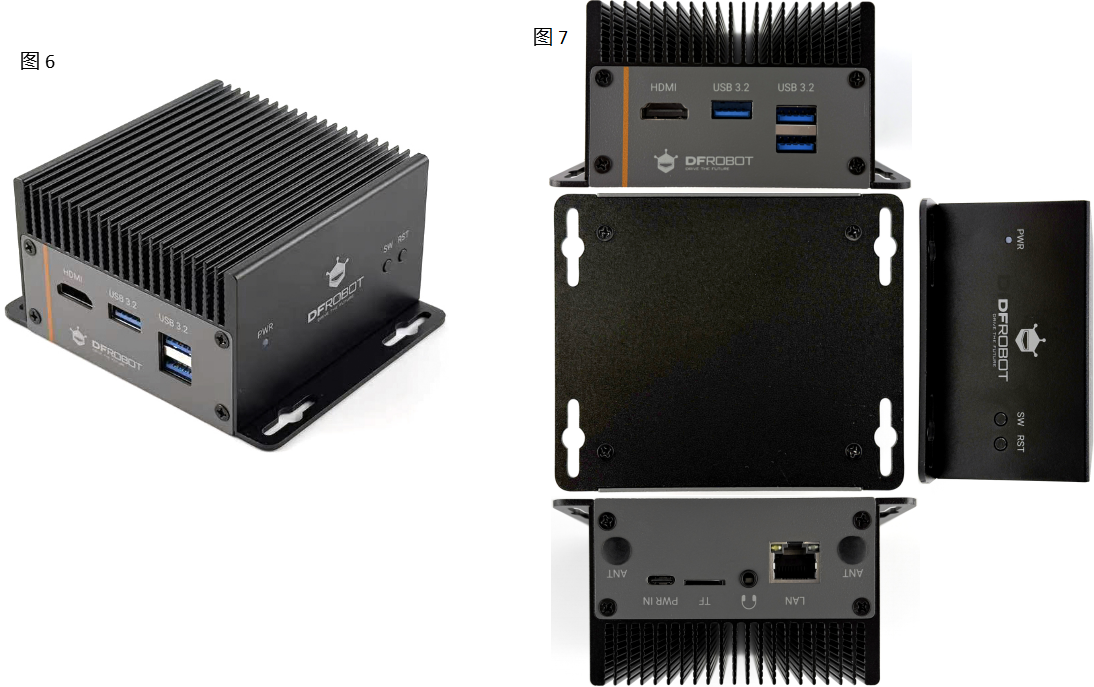

如图6 金属外壳前面板，后面板和底面板分别用 4Pcs M3 沉头螺丝锁紧，注意主板接口与面板开孔对齐(如图7）
2.5 硅胶堵头安装至ANT孔（可选）

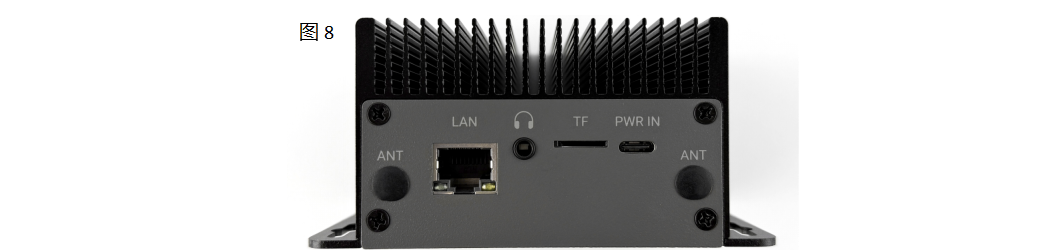

如图8 若不使用 WiFi 天线，可将 2Pcs 硅胶堵头安装至 ANT 孔，防止脏污（安装完成）
