产品简介

精准拓展 K10 潜能,教学应用便捷高效。

该产品是专为行空板 K10 设计的扩展板,引脚齐全,功能设计清晰直观,接口丝印标识详尽,上手迅速,无需额外查阅教程即可开始使用。

功能特点:

  1. 全面引出IO口与丰富功能集成:​
  • 完整引出 K10 主板所有 IO 口。
  • 集成多功能 C 口 (C0-C3):​ 共 4 路接口,每路均支持模拟量输入、数字量输入/输出,并能轻松读取 18B20 温度传感器及 DHT11/DHT22 温湿度传感器数据。
  1. 稳定可靠的舵机驱动:​
  • 提供 4 路舵机专用接口 (S0-S3),支持四通道舵机同时控制。
  • 关键设计:​ 舵机电源采用电源输入端直供方式,确保多舵机协同工作时的电源供给稳定,避免电压跌落导致舵机抖动或失灵。
  1. 专为 AI 设备优化:​
  • 设置 HuskyLens AI 摄像头专用 I2C 接口。
  • 关键设计:​ 同样采用电源输入端直供方式,为 HuskyLens 提供充足稳定的工作电流,保障其识别过程的可靠运行。
  1. 灵活便捷的供电设计:​
  • 采用 Type-C 接口输入 5V 电源,兼容性强。
  • 支持使用常见的手机充电器、充电宝或电脑 USB 端口供电,电源获取方便,提升教学场景下的灵活性。
  1. 兼容 micro:bit:​
  • 主板插座完全兼容 micro:bit 全系列主板(V1/V2)。
  • 贴心设计:​ 板载蜂鸣器、MicroUSB 接口(micro:bit供电),满足兼容需求。
  • USB防误插:​ MicroUSB 与 Type-C 接口的物理布局经过细心计算,间距设计合理。既确保各自插拔操作顺畅,也有效防止学生误将两者同时插入供电导致短路等风险。

产品特性

  • 完整引出所有 IO 口。
  • 接口清晰标识,无需查阅教程即可快速识别接口功能。
  • 4路多功能接口 (C0-C3)。
  • 4路舵机接口。
  • 板载HuskyLens AI 摄像头专用I2C接口。
  • Type-C 与MicroUSB供电,且两者具有防误插设计。
  • 兼容 micro:bit。

技术规格

供电参数:

  • 接口:TYPE-C、MicroUSB
  • 输入电压:DC 5V
  • 电源开关:接通或断开5V电源
  • 电源指示灯:红色LED

扩展IO口:

  • IO口数量:*19(功能与K10保持一致)
  • IO扩展口电压:DC 3.3V
  • 3.3V I2C接口数量:*2
  • 5V I2C接口数量:*1

多功能接口:

  • 多功能接口数量:*4
  • 多功能接口号:C0、C1、C2、C3
  • 多功能接口电压:DC 3.3V

舵机接口:

  • 舵机接口数量:*4
  • 舵机供电电压:DC 5V(电源电压)

蜂鸣器:

  • 蜂鸣器规格:无源蜂鸣器
  • 蜂鸣器数量:*1
  • 蜂鸣器接口:P0
  • 蜂鸣器开关:接入或断开P0口

产品尺寸:

  • PCB尺寸:长66mm宽50mm12mm
  • 安装孔直径:3.1mm
  • 安装孔间距:55mm

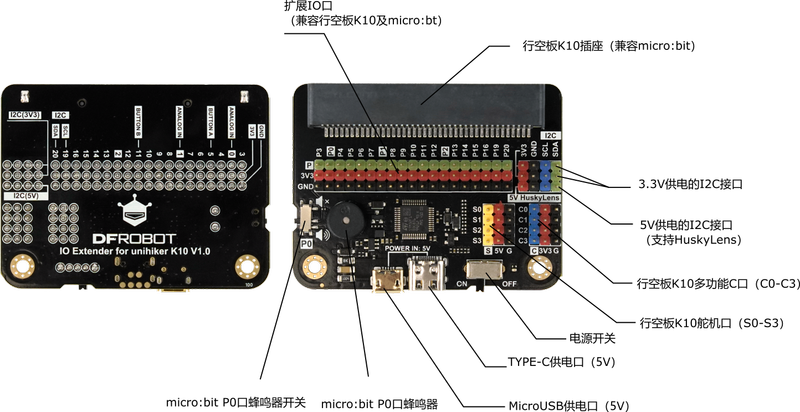

功能指示图

兼容性说明:

  • TYPE-C供电口和MicroUSB供电口不可同时插入使用(两USB口已紧挨着设计,无法同时插入)。
  • 扩展IO口和I2C接口兼容行空板和micro:bit两种主板。
  • 蜂鸣器仅适用于microbit主板。
  • 舵机口S0-S3仅适用于行空板K10。
  • 多功能C口C0-C3仅适用于行空板K10。
  • micro:bit使用时,无需加载任何扩展库。且暂不支持舵机专用接口S0-S3和多功能口C0-C3。

主控接插方法

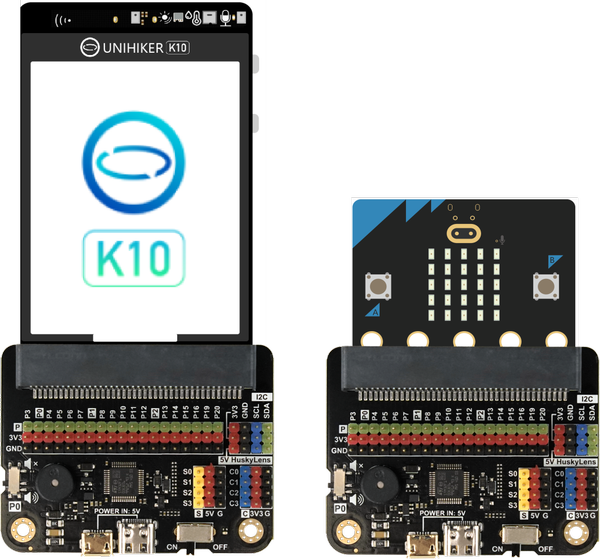

行空板K10和micro:bit的正面(显示屏面)朝上插入扩展板,如图所示:

注:插反后主板无法正常工作,且有烧坏主板或扩展板的风险。注:插反后主板无法正常工作,且有烧坏主板或扩展板的风险。

加载Mind+库

第一步:下载Mind+并安装:https://mindplus.cc/

第二步:下载K10 IO扩展板Mind+库文件:

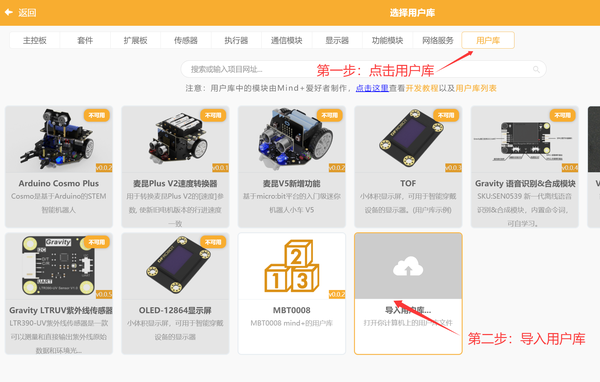

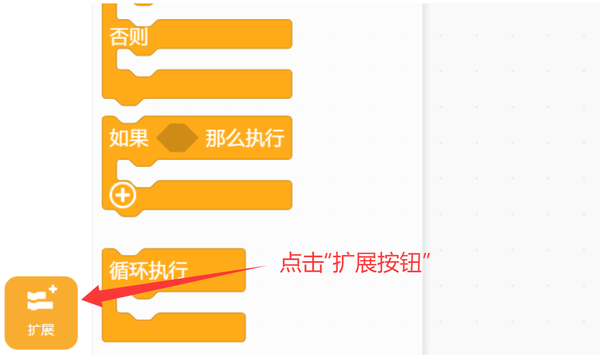

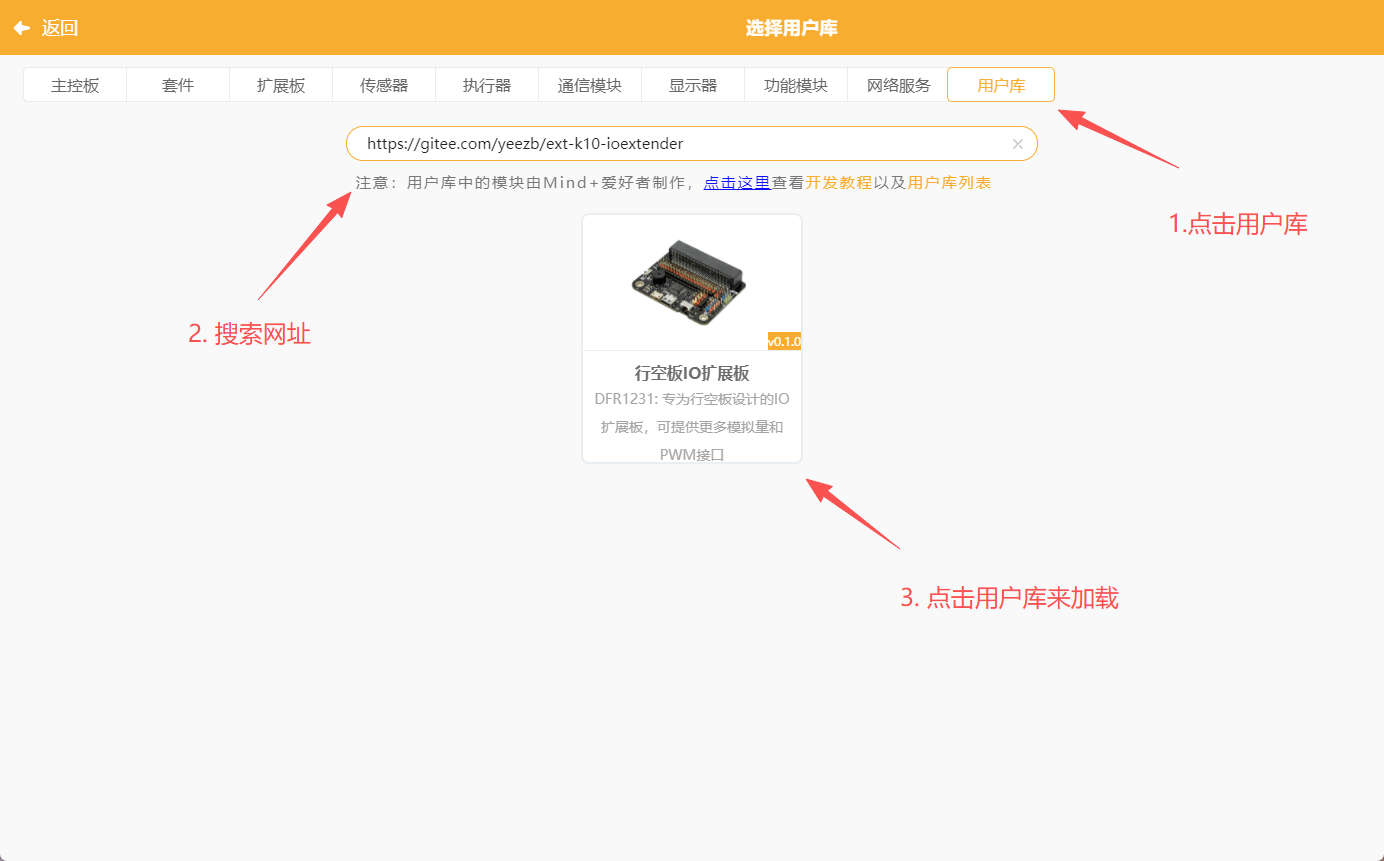

第三步:点击“扩展”按钮:

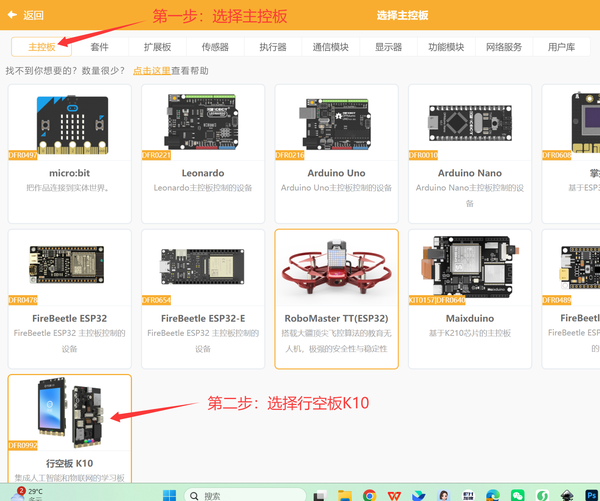

第四步:选择行空板K10:

第五步:导入用户库:点击导入用户库,找到下载好的后缀为mpext的用户库文件,确打开即可导入。

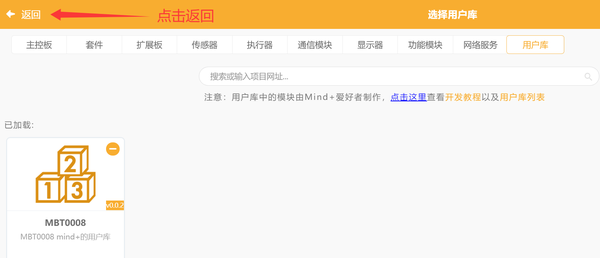

第六步:加载成功后,点击“返回”按钮,返回主界面

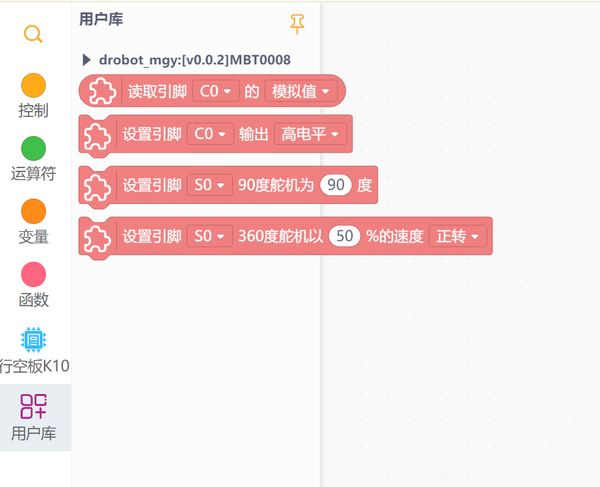

下图为已加载完成的用户库:

应用举例

下方例子将使用行空板K10编程,在扩展板上外接DHT11温湿度传感器,并读取当前环境温度。

接线图:

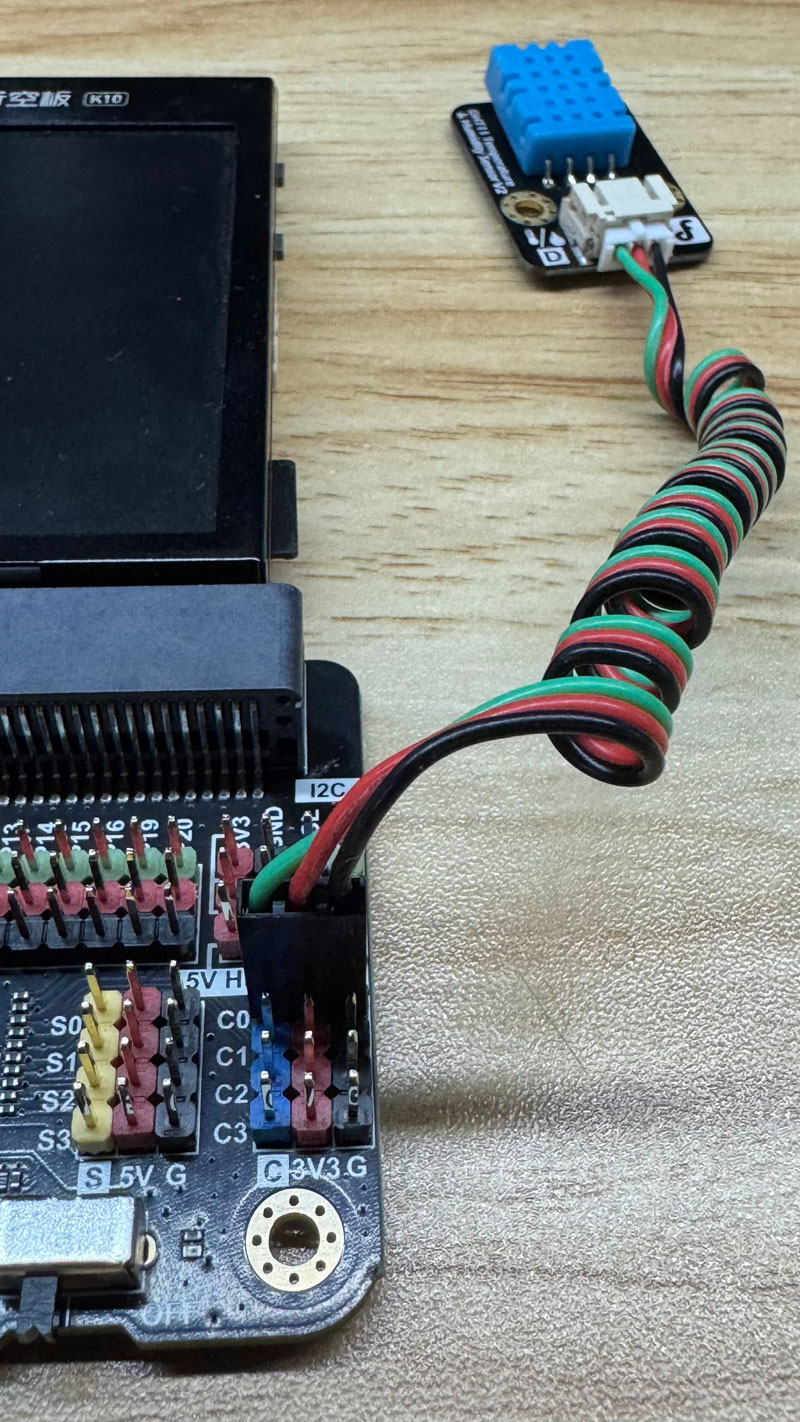

如图所示,将DHT11模块连接到扩展板的C0口。

黑色线:GND,连接到黑色的 “G” 引脚。

红色线:电源正极,连接到红色的 “3V3” 引脚。

绿色线(或蓝色线):信号线,连接到蓝色的 “C” 引脚。

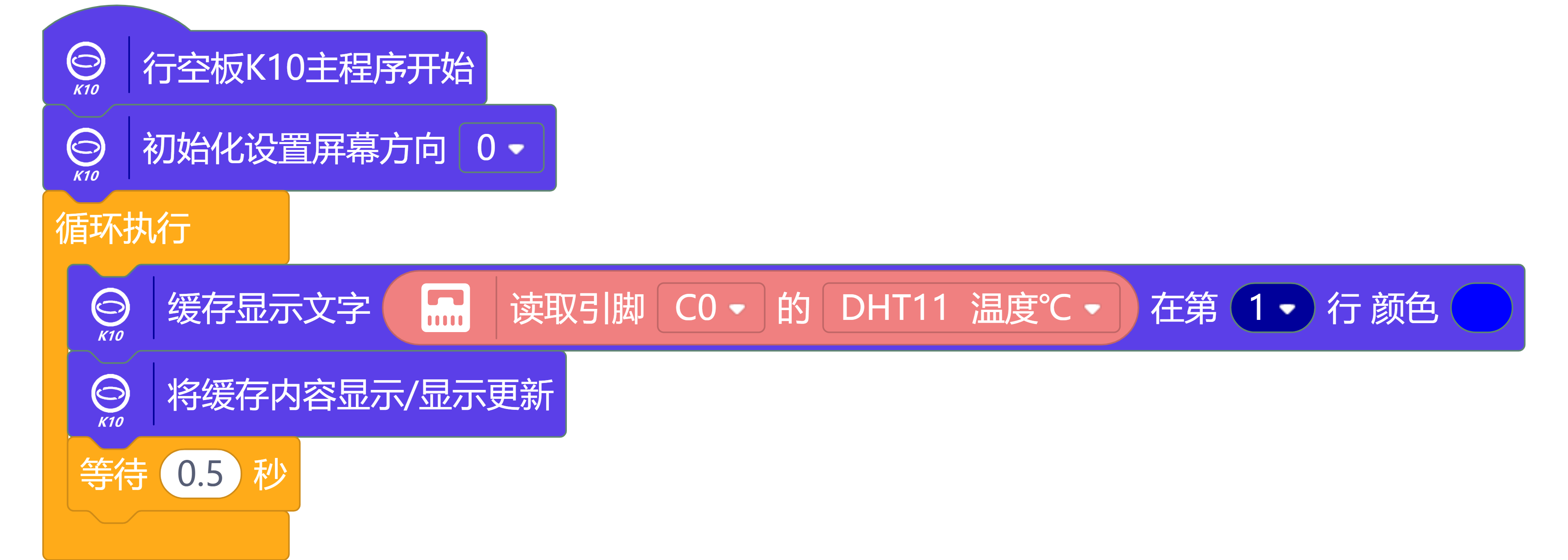

Mind+程序:

执行效果:

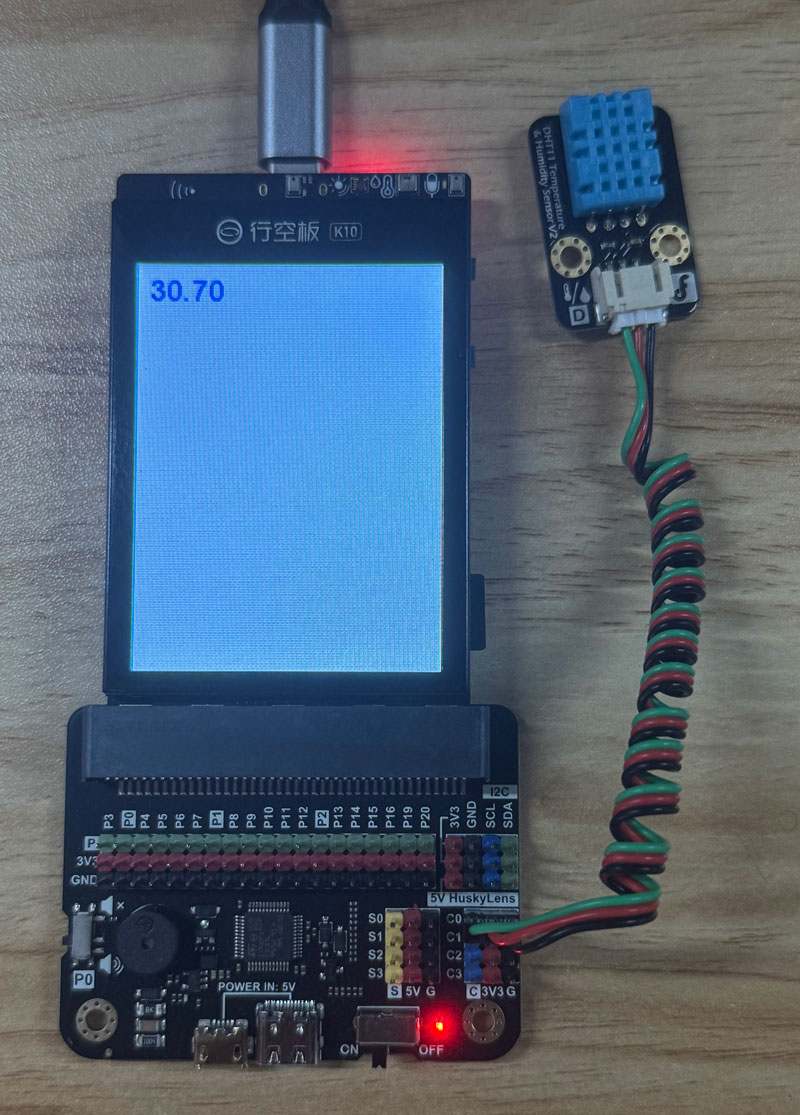

如下图所示,程序读取了接在C0口的DHT11检测到的环境温度,并在行空板K10的显示屏上显示出来,
温度为30.7℃ 。
