简介

此产品专为行空板（UNIHIKER）M10开发适配的电池扩展板。带有800mAh锂电池，充放电功能。可以满足供电、手持、便携、紧凑功能的项目制作。

⚡️务必关闭电源开关再进行安装，禁止带电安装⚡️

产品特点

• 800mAh锂电池

• Type-C充电口

• 电量及充电指示灯

• 6.6mm超薄体积

技术规格

• 供电接口：
  • TypeC接口：5V
• 工作电压：3.3V
• 最大充电电流：500mA
• 电源开关：控制板载电池输出、扩展板电源接口
• 安装孔：M3
• 板载元件：
  • 电源状态灯
  • 电量指示灯
  • 充电指示灯
  • 满电指示灯
• 尺寸：51.5x72.5mm
• 重量：70g

功能说明

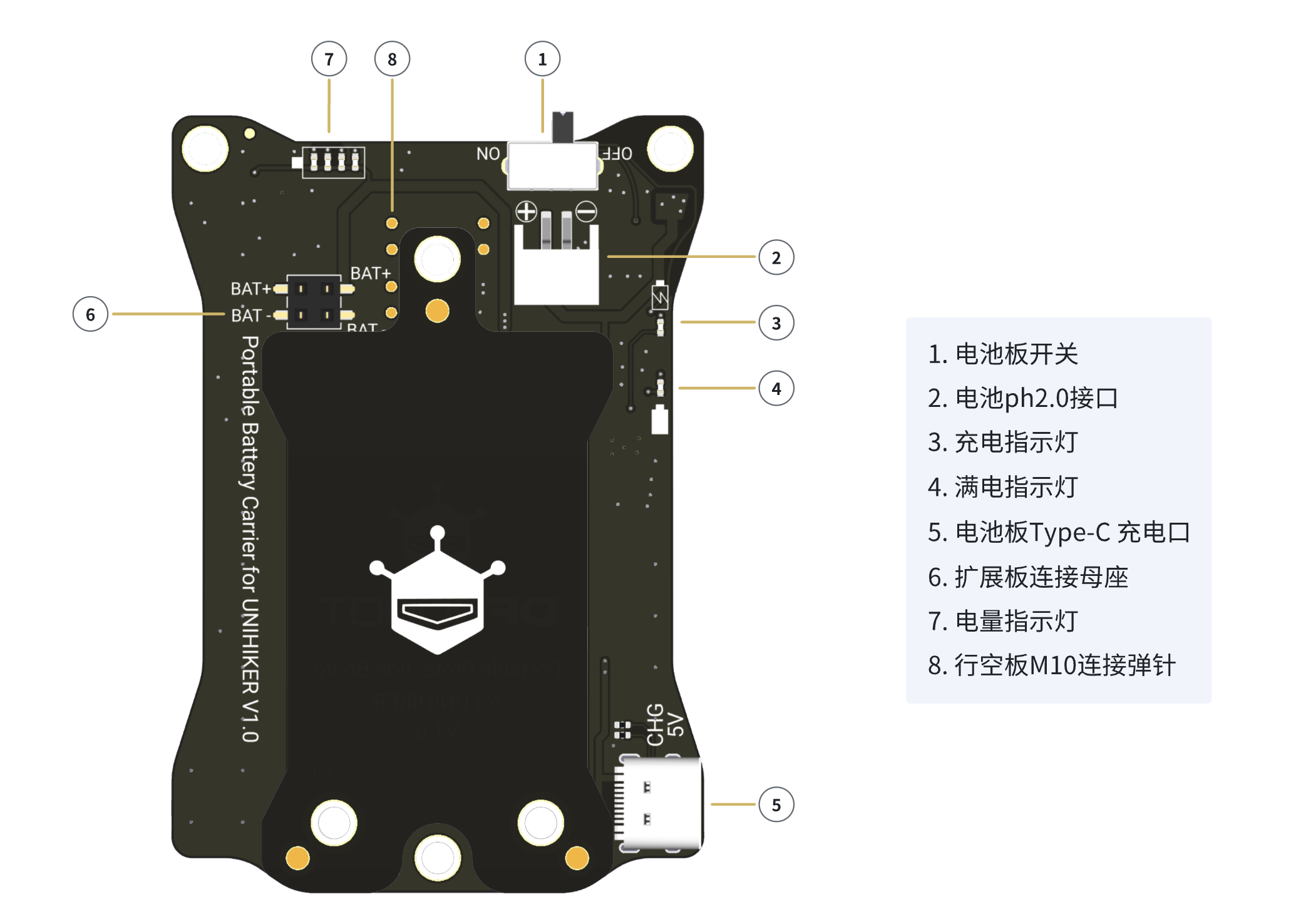

细节说明

1. 电池板开关：拨到“on”的位置，电池板为行空板供电。拨到“off”的位置，断开供电。
2. 电池接口：锂电池接口为ph2.0。（如更换电池请注意使用适配接口并确认正负极引脚相同）
3. 充电指示灯：接入板载Type-C为电池板充电时，仅充电指示灯常亮。
4. 满电指示灯：锂电池充满电时，满电指示灯常亮，充电指示灯熄灭。
5. 充电口：接口为Type-C，不论开关处于任何位置，只要接入Type-C即为锂电池充电。（该接口无法和行空板M10通信，仅为电池板充电。如需有线编程调试需连接行空板M10板载Type-C接口。）
6. 连接座：连接座为2.54mm间距的母座，上面一排为正极输出，下面一排为负极输出，通过该母座为其他接入的扩展板供电。
7. 电量指示灯：显示当前电池剩余电量。4格为80%以上，3格为60%以上，2格为40%以上，1格为20%以上
8. 连接弹针：电池板通过弹针为行空板M10供电。

组装说明

• 将电池板弹针与行空板M10背部触点对齐，安装三颗螺丝使电池板与行空板M10固定。

使用教程

准备

• 硬件

  • 1 x 行空板M10

  • 1 x 电池扩展板

• 软件

  • Mind+ Python模式编程（行空板M10）

    1、下载及安装Mind+官网最新软件。下载地址：https://www.mindplus.cc 详细教程：Mind+基础wiki教程-软件下载安装
    2、切换到“Python模式”。“扩展”中加载“行空板”。切换模式和加载库的详细操作链接
    3、菜单“连接设备”，选择行空板的IP地址连接。行空板使用说明



案例一：行空板M10有线配网

1. 使用Type-C与电脑连接为行空板M10连接wifi：

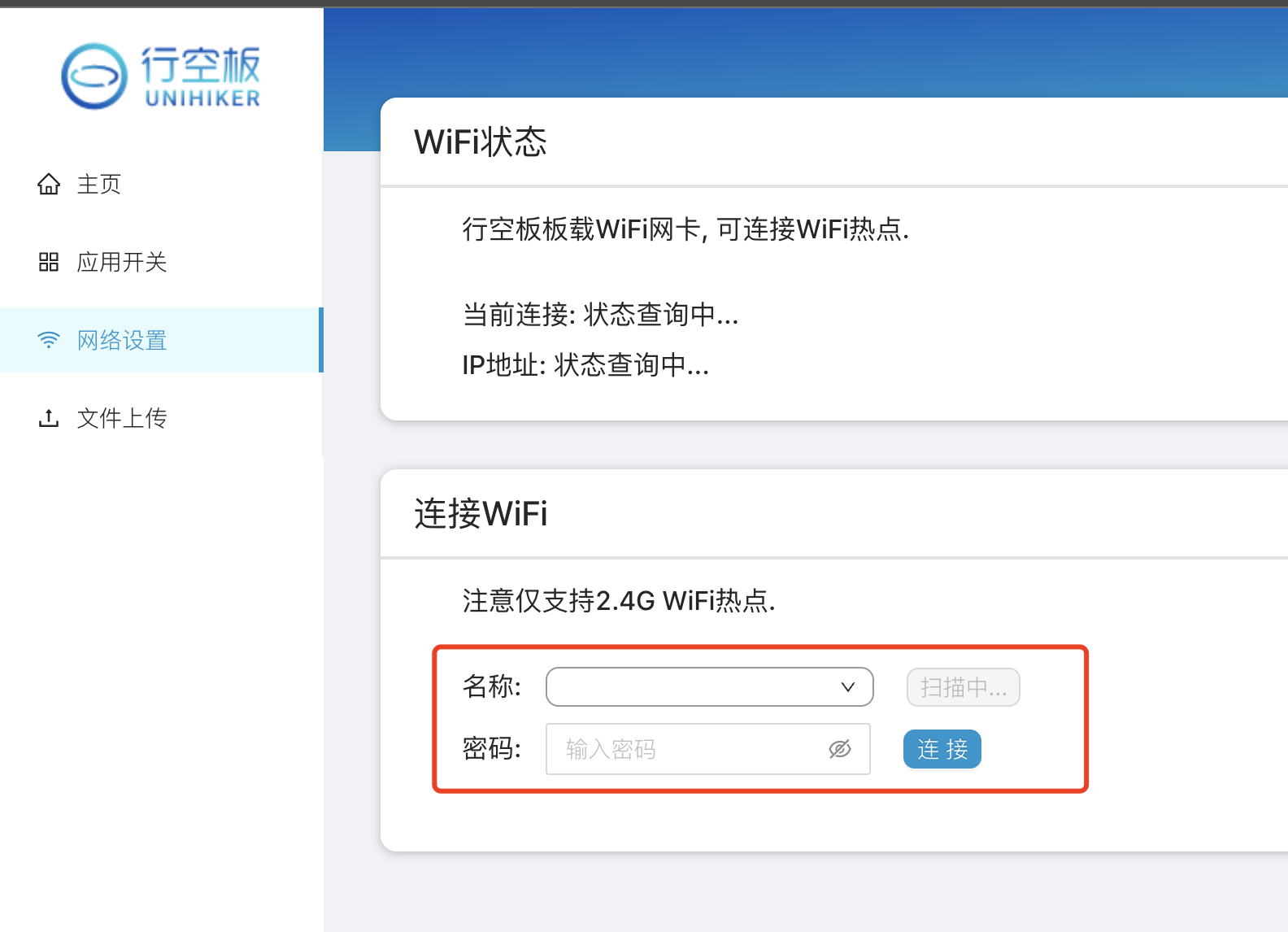

   浏览器输入“10.1.2.3”，打开行空板M10配置页面。点击“网络设置”，选择wif输入密码i连接。

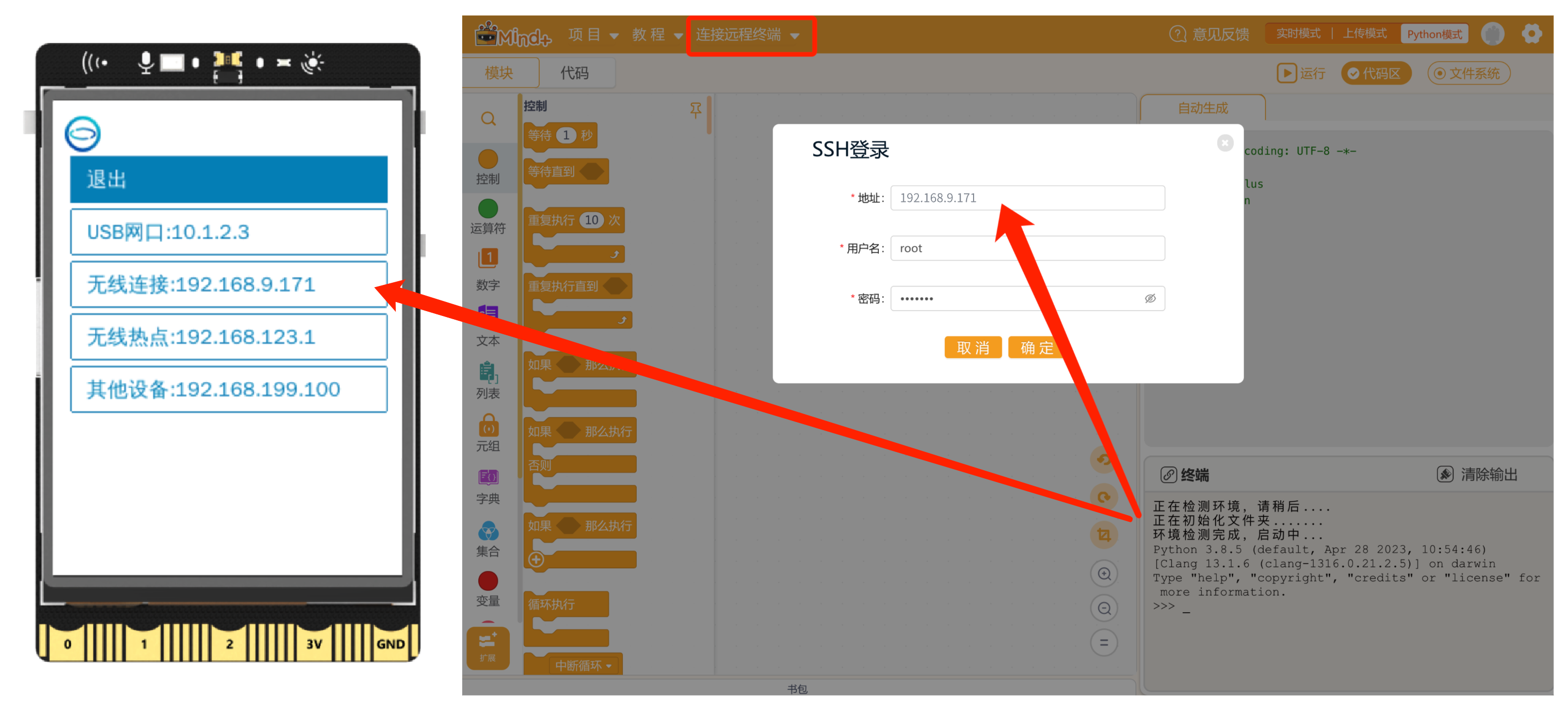

   打开 "网络信息"-"无线连接" 功能，查看行空板M10的ip地址。

   （更多教程：https://www.unihiker.com.cn/wiki/m10/networking）

2. Mind+输入ip，无线连接行空板。



案例二：行空板M10无线热点配网

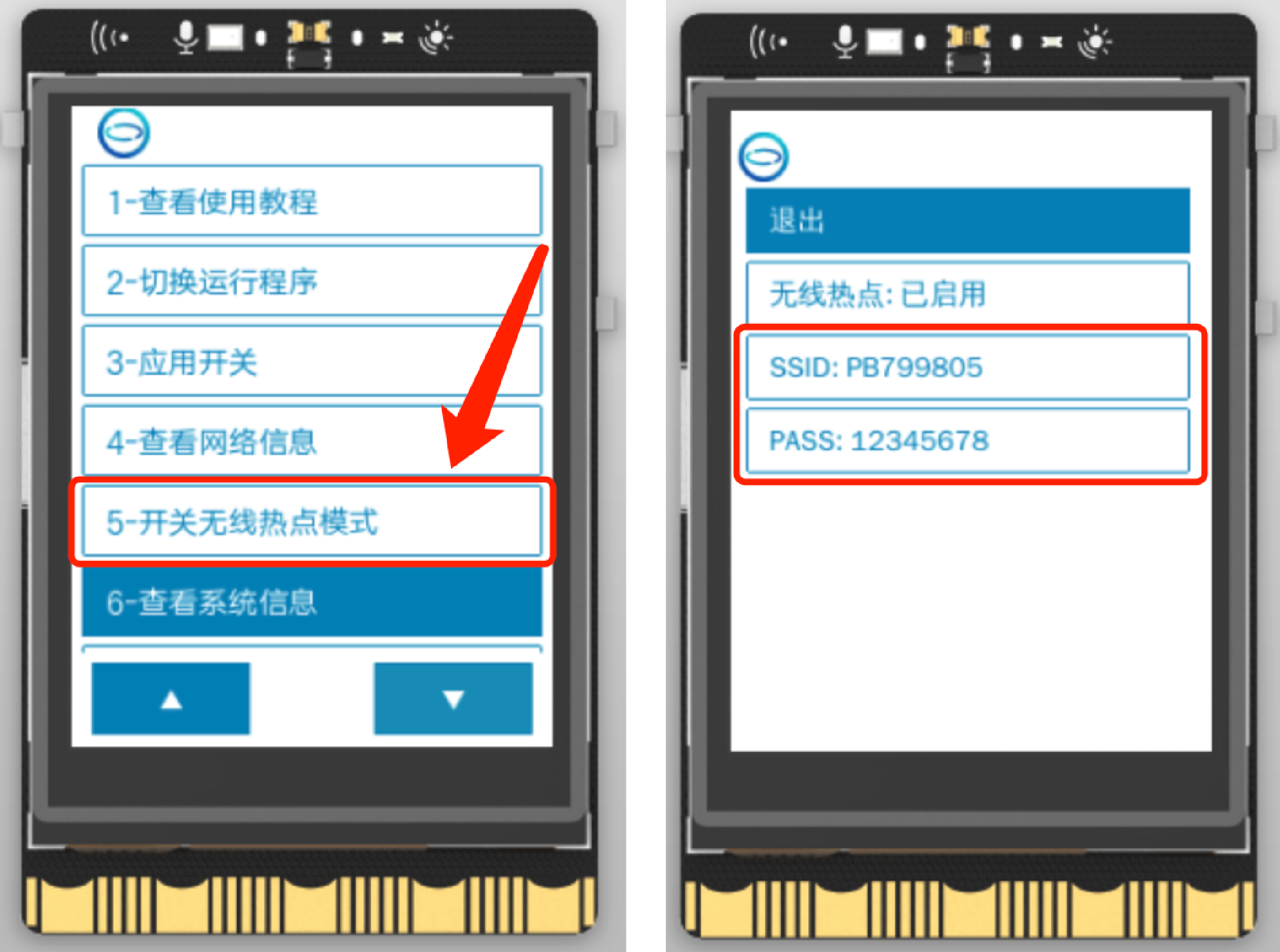

	1. 开启行空板热点：进入“开关无线热点”功能，将无线热点功能设置为“已启用”
	2. 连接行空板M10热点：打开手机wifi设置，查找如下图以"PB"开头的行空板M10热点，输入下图“PASS”所示密码。
	3. 配置wifi：打开手机浏览器，输入“192.168.123.1”

此菜单可开关行空板的无线热点，当启动时，行空板会类似手机一样产生一个WiFi无线热点，此页面会显示热点名称（SSID）及密码（PASS），其他设备（例如另一个行空板、手机、笔记本电脑）可搜索此热点并连接行空板，此时行空板固定IP为192.168.123.1。

常见问题

更多问题及有趣的应用，可以 访问论坛 进行查阅或发帖。

更多

• 原理图

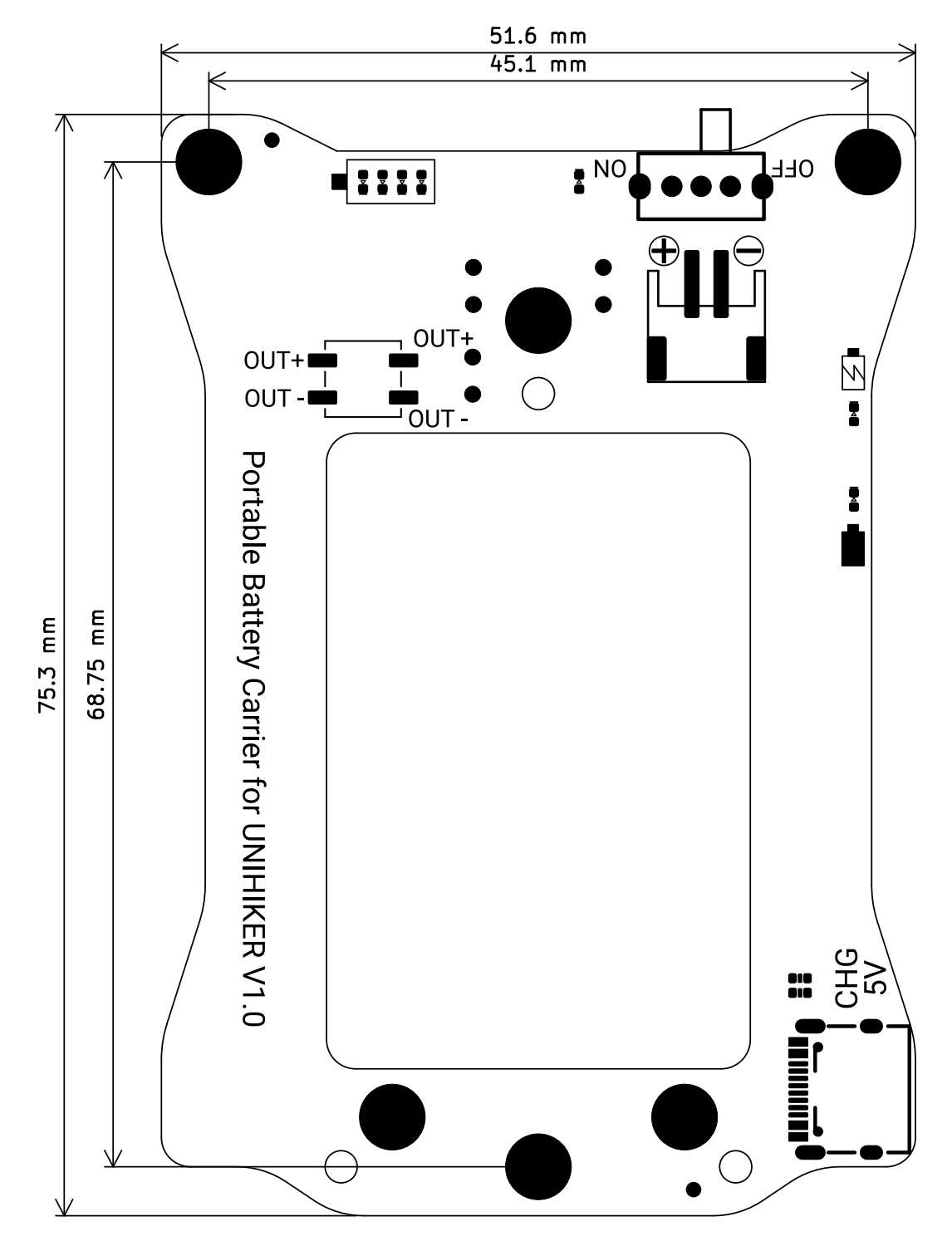

• 尺寸图
• 高清png图
