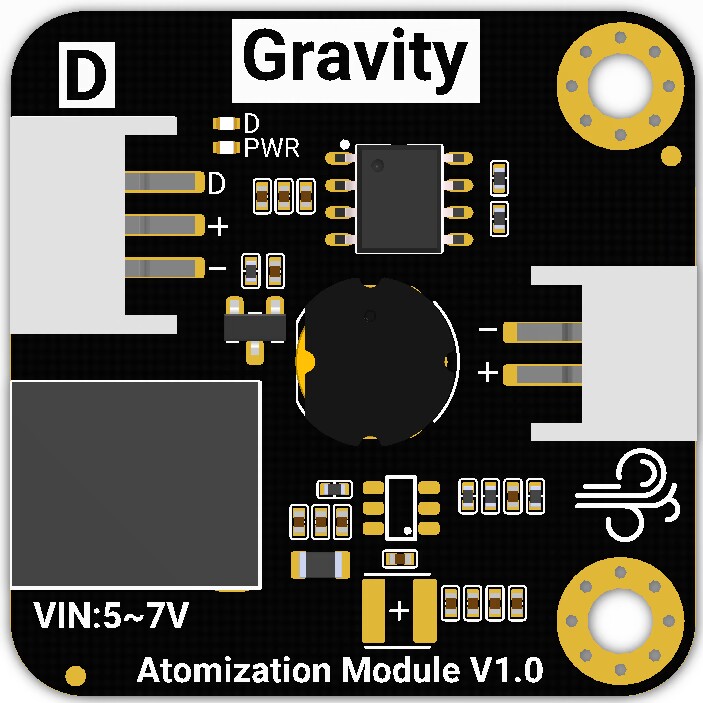

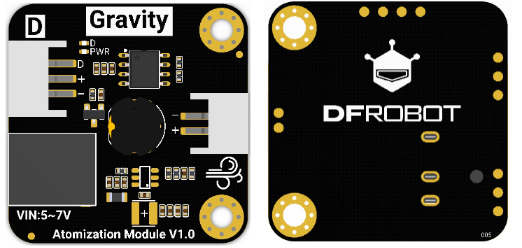

简介

本产品是一款高性能的雾化模块，专为各种应用场景设计，包括但不限于空气加湿、香氛扩散以及实验室使用。该雾化模块由两大部分组成：高效能的雾化单元和稳固的雾化器支架，确保设备安全可靠地运行。

该雾化模块通过高电平信号驱动，用户能够便捷地控制喷雾的启停，以适应不同的使用需求。高电平驱动设计简化了与各种控制系统的接口，使得模块可以轻松集成到现有的自动化环境中。

产品特点

• 兼容3.3~5V主控器
• 高低电平控制
• 控制信号指示灯
• 兼容Arduino系列、micro:bit、ESP32、掌控板、树莓派

技术规格

• 工作电压： 3.3 ~ 5V DC
• 输入电压：5 ~ 7V DC
• 接口类型：数字
• 指示灯：红灯电源指示灯、绿灯工作状态
• 电路板尺寸：32mm*32mm
• 安装孔尺寸：内径3.1mm/外径6mm

注意

• 使用之前，先用水把棉签两边沾湿，否则不会出雾。
• 使用之前，要先把需把电池盒插上,，限流建议1A内，防止瞬间电流过大，导致模块烧坏。

使用教程

准备

• 硬件

  • DFRuino UNO R3 x1
  • 雾化模块 x 1
  • 雾化支架 x 1
  • 连接线 x 1
  • 电池盒 x 1

• 软件

  • Arduino IDE， 点击下载Arduino IDE

关于如何安装库文件，点击链接

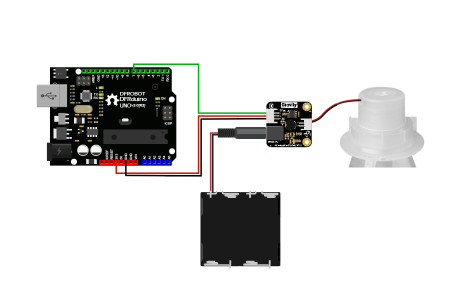

连线图

样例代码

void setup() {
	pinMode(7, OUTPUT);
}
void loop() {
	digitalWrite(7, HIGH);
	delay(5000);
	digitalWrite(7, LOW);
	delay(5000);
}

• 结果：启动喷雾五秒停止喷雾五秒。

Mind+ 上传模式编程

1、下载及安装软件。下载地址：https://mindplus.cc 详细教程：安装教程

2、切换到“上传模式”。 详细教程：Mind+基础wiki教程-上传模式编程流程

3、“扩展”中选择“主控板”中你使用的主控板，本教程以uno为例，因此选择“Arduino Uno”。

4、菜单“连接设备”。

5、进行编程，点击“上传到设备”，等程序上传完毕后，观察喷雾情况。

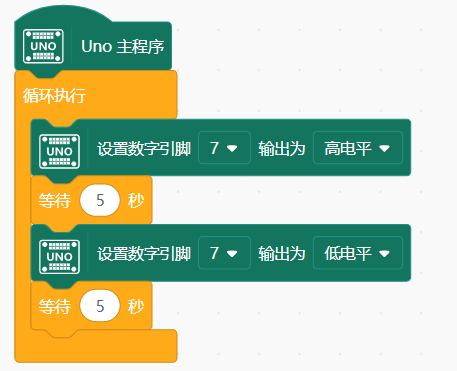

示例程序：

• 结果：启动喷雾五秒停止喷雾五秒。

Mind+ Python模式编程（行空板)

Mind+Python模式为完整Python编程，因此需要能运行完整Python的主控板，此处以行空板为例说明

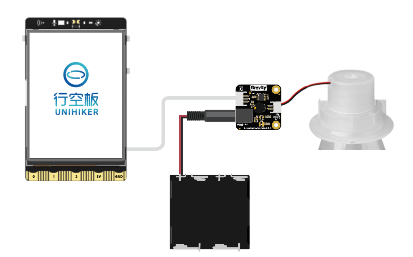

连接图

操作步骤

1、下载及安装官网最新软件。下载地址：https://www.mindplus.cc 详细教程：Mind+基础wiki教程-软件下载安装

2、切换到“Python模式”。“扩展”中选择“官方库”中的“行空板”和“pinpong库”中的”pinpong初始化“。切换模式和加载库的详细操作链接

3、进行编程

4、连接行空板，程序点击运行后，观察喷雾情况。行空板官方文档-行空板快速上手教程 (unihiker.com)

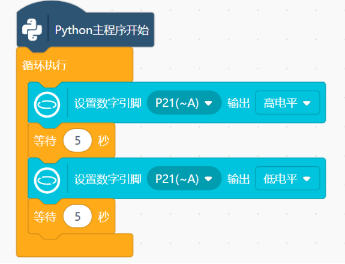

代码编程

以pinpong库为例，行空板官方文档-行空板快速上手教程 (unihiker.com)

#  -*- coding: UTF-8 -*-

# MindPlus
# Python
import time
from pinpong.board import Board
from pinpong.board import Board,Pin
from pinpong.extension.unihiker import *


Board().begin()
p_p21_out=Pin(Pin.P21, Pin.OUT)

while True:
    p_p21_out.write_digital(1)
    time.sleep(5)
    p_p21_out.write_digital(0)
    time.sleep(5)

• 结果：启动喷雾五秒停止喷雾五秒。

常见问题

更多

• 原理图

• 尺寸图

• 高清PNG图
