简介

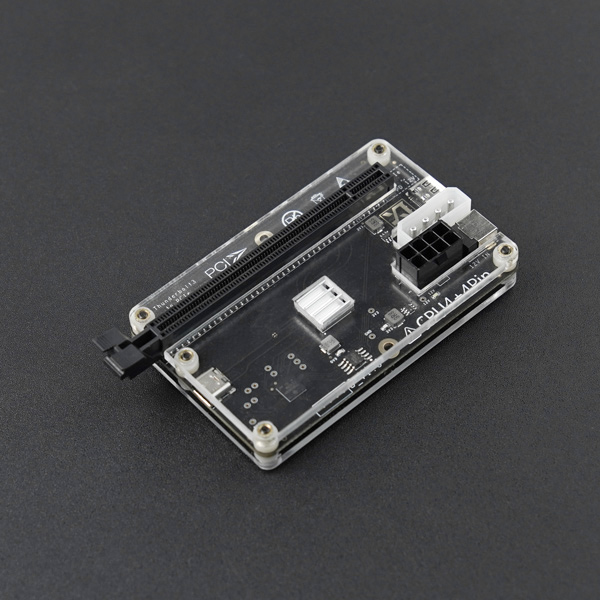

这是专为LattePanda Sigma用户准备的一款高性价比雷电转PCIE扩展坞，体积小巧，板载两个Type-C接口和一个PCIe X16卡槽。搭载第六代Intel 雷电JHL6340主控芯片，具备出色的抗干扰性能，将信号传输损耗减低至最低，全面兼容雷电3、雷电4、USB4接口，传输速度高达21.5Gbps，畅享流畅的画面和操作体验。扩展坞无需驱动安装，即插即用，轻松搭配LattePanda Sigma或笔记本，可外接高性能显卡或各种高速PCIe设备，大幅提升LattePanda Sigma和笔记本的性能！

扩展坞配备了亚克力外壳，可保护正反两面。具有多种供电接口，包括PD3.0 12V、CPU 4+4Pin、大4Pin和DC5.5*2.1，可以根据需要选择适合的供电方式。这种多样性和灵活性使得扩展坞非常适用于各种情况。

特性

速度带宽21.5G/bps
采用JHL6340芯片，高兼容性
全面兼容USB4、雷电3、雷电4

技术规格

Type-C接口规格

速度带宽：21.5G/bps=2700MB/S=2.68GB/S
支持接口：USB4、雷电3、雷电4

供电接口规格

PD3.0-12V (Max 60W)
DC5.5*2.1-12V (Max 120W)
CPU4+4Pin（机箱电源接口）
大4Pin（机箱电源接口）

PCIE接口规格

卡槽：PCIe x16
速度带宽：PCIe 3.0x4（32Gbps）
兼容系统：Windows10、Windows11、Linux、Mac Os
支持独立显卡：NVIDIA系列、AMD系列
工作温度：-20°C ~80°C
重量：90g
尺寸：100x62x17mm

接口示意图

标号	名称	功能描述
1	左Type-C	支持雷电3、雷电4、USB4
2	右Type-C	PD3.0-12V 扩展坞电源接口
3	方形大4Pin	电脑机箱电源标准接口
4	CPU4+4Pin	电脑机箱电源标准接口
5	DC5.5*2.1	12V扩展坞电源接口
6	PCIEx16	PCIE设备接口
7	蓝色LED	LattePanda Sigma 状态检测指示灯
8	绿色LED	雷电口连接指示灯
9	白色LED	电源指示灯

注：2、3、4、5四种接口四选一给扩展坞供电即可

尺寸图

连接Sigma主板使用方法

准备

所需配件

显卡 x1
PD适配器或机箱电源 x1
雷电转PCIEx16扩展坞 x1
LattePanda Sigma主板 x1
240W/40Gbps USB4 数据线(FIT0990) x1

连接图

1、将显卡安装到扩展坞上，使用HDMI线或AVG线将显卡与显示屏连接，也可以通过LattePanda Sigma的HDMI口与雷电口接多个屏幕使用，先将扩展坞供电，可使用PD-12V、DC5.5*2.1-12V、大4Pin接口、CPU4+4Pin接口四选一供电，LattePanda Sigma可采用官方适配器供电，最后使用USB4 数据线将LattePanda Sigma任意雷电口与扩展坞连接。

连接图1
