产品简介
LoRaWAN 控制终端集数据采集、逻辑判断、设备控制、数据上传四大核心功能于一体,单设备即可独立完成物联网自动化项目部署,大幅简化复杂项目的实施流程,助力项目应用快速落地。
稳定LoRaWAN网络,远距离通讯覆盖
LoRaWAN 控制终端基于标准 LoRaWAN 协议开发,兼容性强,可灵活接入私有网关或 TTN(The Things Network)等公共 LoRaWAN 网络。在空旷无遮挡环境下,实测通讯距离可达 4KM,满足工业场景、农业园区、户外监测等中远距离数据传输需求。
多接口全覆盖,轻松对接各类外设
LoRaWAN控制终端内置丰富接口,兼顾 “数据采集” 与 “设备控制” 双重需求,实现传统设备与物联网的无缝衔接:
- 采集端接口:集成模拟输入、数字输入、RS485 接口,支持各类传统传感器(如温湿度传感器、压力传感器、流量计等)快速接入 LoRaWAN 网络,无需额外转接设备;
- 控制端接口:自带继电器输出接口,可直接驱动中间继电器、水泵、阀门、照明等执行机构,真正实现 “数据采集 - 逻辑判断 - 设备控制” 一体化闭环。
自定义控制规则,灵活适配多场景
LoRaWAN控制终端支持可视化自定义控制规则,无需专业编程知识,通过图形化配置页面即可轻松设置,满足多样化场景需求:
- 设备联动:实现传感器与执行器的自动联动(如温湿度超标时自动启动排风设备)。
- 异常报警:当采集数据超出预设阈值时,自动触发报警机制(如水位过高时推送告警信息)。
- 离线运行:即使网络中断,终端仍可依据预设规则独立运行,保障核心控制功能不中断,提升系统可靠性。
产品特性
- 集数据采集、逻辑判断、设备控制、数据上传四大核心功能于一体,单设备即可独立完成物联网自动化项目部署,大幅简化复杂项目实施流程。
- 标准 LoRaWAN 协议,兼容私有网关与 TTN 等 LoRaWAN 网络,空旷地区实测通讯距离可达 4KM,满足中远距离数据传输需求。
- 接口配置丰富,支持模拟量、数字量、ModBus RS485 类型传感器接入,同时自带继电器输出功能,兼顾数据采集与设备控制。
- 支持自定义控制规则配置,且具备离线运行能力,断网状态下仍可按预设规则稳定工作,保障核心功能不中断。
产品参数
- 基本参数
- 输入电压:12-24V DC
- 工作温度:-10~60℃
- 产品尺寸:89*53*24mm(不包括端子和安装件)
- 通讯接口
- RS485*1:Modbus RTU协议
- AI*1:0-10V模拟量输入
- DI*2:光耦隔离输入,5-24V
- 继电器输出(常开)*1:触点切换参数24VDC 3A/220VAC 3A
- 无线参数
- 工作频段:863~870MHz
- 发射功率:16dBm
- 接收灵敏度:-137dBm/125kHz SF=12
- 工作模式:OTAA/ABP Class A/C
功能示意

- LoRaWAN通讯指示灯
- 启动/复位时,闪烁两次
- 对外发送数据时,指示灯闪烁
- 入网成功时,指示灯亮5秒后熄灭
- Type-C配置接口
- 通过数据线连接电脑,使用LoRaWAN TOOL,可以配置节点
- 12-24V DC电源输入
- 电源输入
- 复位按键
- LoRaWAN天线接口

- 0-10V模拟输入
- 支持0-10V模拟量输入,15位精度
- 5-24V数字输入
- 光耦隔离,支持5-24V输入
- 继电器输出
- 继电器常开输出
- RS485接口
- 支持标准modbus传感器接入
- VOUT可控输出
- 由LoRaWAN TOOL配置是否输出
- 注意:仅在VIN有输入时该接口才能输出电压,VOUT输出电压与VIN输入电压相同
- RS485 120R匹配电阻开关
产品配置
连接设备
准备
- Type-C数据线
- 电脑(windows系统)
- LoRaWAN Tool
步骤
- 将产品与电脑通过Type-C数据线连接,然后运行LoRaWANTool.exe
- 选择串口,然后点击连接设备

LoRaWAN配置
设备连接到 LoRaWAN网络前需要设置相关网络通信参数,请根据如下步骤完成LoRaWAN网络配置。
如何将设备添加到LoRaWAN网关,请查看网关教程
LoRaWAN基本参数
在“LoRaWAN配置”中可以设置入网方式、Join/APP、APP Key、工作模式等参数,将这些参数填入到网关即可入网。

- 设备EUI:LoRaWAN设备的唯一识别标识符,可在产品标签上查看。
- 入网方式:OTAA和ABP。节点加入网关的方式,两者的区别是,OTAA入网需要与网关进行通讯协商,生成通讯密钥,ABP是人为规定通讯密钥。
- Join/APP EUI:用于标识设备应用(OTAA模式)。 APP Key 入网时,网关用于生成通讯密钥的一个参数(OTAA模式)。
- 工作模式:CLASS A和CLASS C。CLASS A仅在上发数据后才会短暂的接收数据,极低功耗,适合用于传感器设备。CLASS C除发射时,其余都在接收数据,功耗更高,适合执行器设备。
- LoRaWAN版本
- APPSKEY(ABP模式):应用会话密钥,用于加密FRMPayload
- NWKSKEY(ABP模式):网络会话密钥,用于加密FRMPayload以及MIC校验。
- DEVADDR(ABP模式):用于标识当前网络中的终端设备。是在入网过程中由网络服务器分配。
LoRaWAN通讯参数

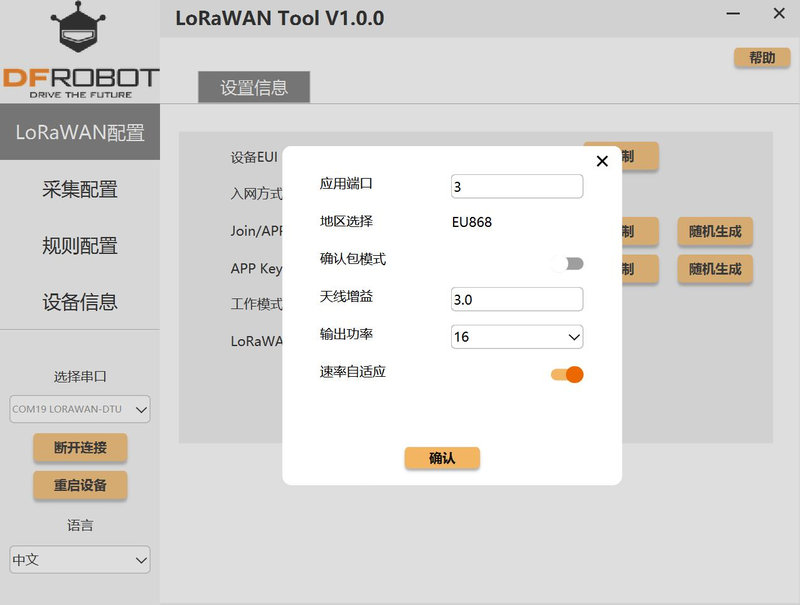

在“LoRaWAN配置”中点击“更多LoRaWAN设置”即可配置应用端口、输出功率、输出速率等参数。

- 应用端口:发送、接收数据的端口。 确认包模式 启用后,设备向服务器发送的数据后没有收到数据答复时,设备将重发1次数据给服务器。
- 确认包模式: 设备每次收到数据后需要网关答复。
- 天线增益:若更换了其他增益的天线,需填入天线增益参数,确保发射功率符合法规要求。
- 输出功率:设备发送数据的输出功率。
- 速率自适应:启用后网络服务器可以调节节点的数据速率和功耗,建议在设备没有移动的情况下使用。
数据采集配置
将传感器连接到设备的数据接口后,需要完成如下配置
基本设置
在“采集配置”中可配置设备的上报周期和电源输出。
注意:需连接VIN,VOUT才有输出。

- 数据上报间隔:设置设备采集、上报数据的时间间隔
- 电源输出
- 启用:是否启用该电源
- 采集前输出(秒):电源在每次数据采集前xxxS打开,采集数据后关闭,用于传感器提前预热
- 持续输出:启用过后电源将常开
模拟输入(AI)
通过模拟输入可采集0-10V传感器的电压值
注意:需点击“确认”后才能“读取”数值

- 启用:启用后,节点根据上报间隔自动采集、上报数据。可使用模拟口数据做规则判断。
- 读取:读取当前的模拟电压值
使用展示
使用一个模拟量的土壤传感器,连接到控制终端的AI1引脚,然后点击读取按钮(如果使用VOUT供电,需要把12V电源输出打开)
- 硬件连接

- 结果展示

数字输入(DI)
通过数字输入,可读取开关量传感器的电平状态或进行计数,支持无源开关和有源开关类型的数字传感器。
注意:需点击“确认”后才能“读取”数值

- 启用:启用后,节点根据上报间隔自动采集、上报数据。
- 工作模式
- 输入:检测输入电平
- 上升沿计数:对上升沿信号进行计数
- 下降沿计数:对下降沿信号进行计数
- 读取:读取当前的电平或计数值
- 计数清零:清除当前计数值
使用展示
使用DI1作为电平演示,使用DI2作为计数演示。
DI1连接磁性开关
DI2连接电感应接近开关
- 硬件连接

- 结果展示

RS485
通过RS485接口可以读取支持Modbus RTU标准协议的传感器设备的数据。

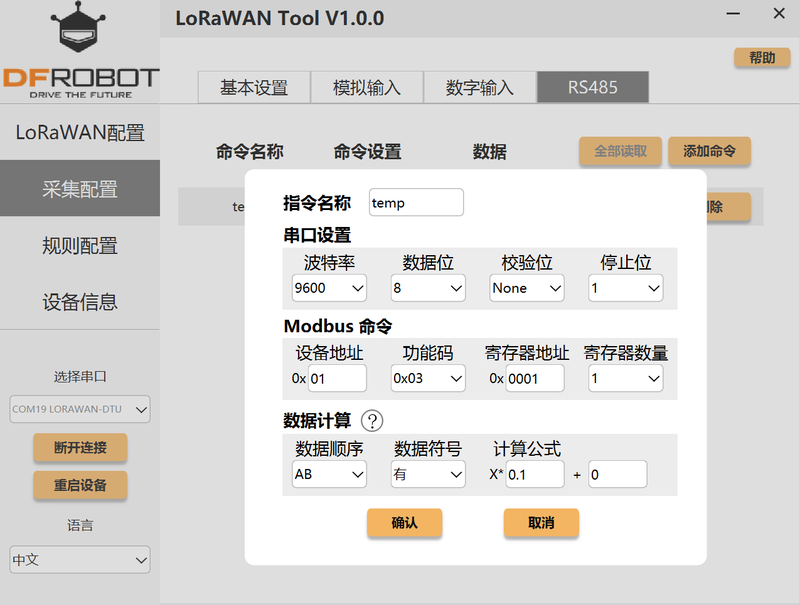

点击“添加指令”可添加一条RS485指令

- Modbus命令
- 设备地址:Modbus设备ID
- 功能码:功能码类型
- 寄存器地址:配置要读取的数据地址
- 寄存器数量:要读取的数据位数
- 数据计算(将数据解析为标准值)
- 数据顺序:数据的字节顺序
- 数据符号:读取的数据是否有负数
- 计算公式:将数据进行扩大、缩小和偏移
使用展示
使用SEN0600 RS485土壤温湿度传感器
- 硬件连接

- 软件配置

串口设置均为:波特率(9600)、数据位(8)、校验位(none)、停止位(1)

- 结果展示

规则配置
通过规则可以对数据进行判断,当达到条件时做出相应的执行,设备最多支持8条规则,单条规则最多支持3条执行。
注意:
- 添加规则后设备功耗将增高
- 添加规则后需点击应用规则才可以生效
条件

- 收到网关信息:收到网关发送的字符串
- DI:以DI输入电平或计数作为条件判断
- AI1:以AI读取电压作为条件判断
- RS485:以RS485指令返回值作为条件判断
- 触发条件
- 重复触发:在该规则触发后x分钟,才能再次触发该规则。
- 脉冲触发:在该规则触发后,需等待触发条件值改变后才能再次触发(例如:若触发条件为AI1>3.5V,当条件触发后,需要等到AI1<3.5后才能再次触发该规则)
执行
单条规则最多支持3条执行
- 发送数据到网关
- DI:将DI的电平或计数值发送到网关(由DI工作模式决定发送电平还是计数)
- AI:将AI读取的电压值发送到网关
- RS485:将RS485对应指令读取的数值发送到网关
- 字符串:发送自定义字符串到网关(最大11字节)
- DI计数清零:将DI计数归零
- RS485发送:通过RS485发送一条指令
- 继电器DO:支持吸合、断开、翻转这三种操作方式
- 保持时间:永久,改变继电器状态后不会再改变回来;时间,继电器改变状态一段时间后恢复原有状态
设备维护
升级/恢复
点击”设备信息“,再点击”升级和恢复“可进入对应页面

升级
点击”选择文件“,再点击”升级“,即可对设备进行升级
恢复
点击”恢复“按钮,即可将设备恢复为出厂设置
推荐外围设备
注:文档中所用的设备地址为传感器默认地址,若修改了传感器设备地址,则配置时需要同步修改
土壤系列传感器
SEN0600 RS485土壤传感器(温度&湿度)
- 该传感器默认串口波特率为9600。串口设置:波特率(9600)、数据位(8)、校验位(none)、停止位(1)

SEN0601 RS485土壤传感器(温度&湿度&电导率)
- 该传感器默认串口波特率为9600。串口设置:波特率(9600)、数据位(8)、校验位(none)、停止位(1)

SEN0602 RS485土壤传感器(温度&湿度&PH)
- 该传感器默认串口波特率为9600。串口设置:波特率(9600)、数据位(8)、校验位(none)、停止位(1)

SEN0603 RS485土壤传感器(温度&湿度&EC&PH)
- 该传感器默认串口波特率为9600。串口设置:波特率(9600)、数据位(8)、校验位(none)、停止位(1)

SEN0605 RS485土壤传感器(氮&磷&钾)
- 该传感器默认串口波特率为9600。串口设置:波特率(9600)、数据位(8)、校验位(none)、停止位(1)

气象站系列
SEN0438 RS485数字温湿度传感器
- 该传感器默认串口波特率为9600。串口设置:波特率(9600)、数据位(8)、校验位(none)、停止位(1)

SEN0482 RS485风向变送器
- 该传感器默认串口波特率为9600。串口设置:波特率(9600)、数据位(8)、校验位(none)、停止位(1)

SEN0483 RS485风速变送器
- 该传感器默认串口波特率为9600。串口设置:波特率(9600)、数据位(8)、校验位(none)、停止位(1)

环境光系列
SEN0640 RS485光电式太阳总辐射传感器
- 该传感器默认串口波特率为4800。串口设置:波特率(4800)、数据位(8)、校验位(none)、停止位(1)

SEN0641 RS485光合有效辐射传感器
- 该传感器默认串口波特率为4800。串口设置:波特率(4800)、数据位(8)、校验位(none)、停止位(1)

SEN0642 RS485 UV紫外线传感器
- 该传感器默认串口波特率为4800。串口设置:波特率(4800)、数据位(8)、校验位(none)、停止位(1)

SEN0644 RS485防水型环境光传感器
- 该传感器默认串口波特率为4800。串口设置:波特率(4800)、数据位(8)、校验位(none)、停止位(1)

执行器系列
FIT0616 Solenoid Valve-DN15
FIT0617 Solenoid Valve - DN20
FIT0624 Inclined Electromagnetic Lock (12V)
