pH传感器

简单描述:

pH是指溶液中氢离子的总数和总物质的量的比,表现为酸碱度。 人类的胃液呈现酸性,正常胃液的pH为0.9~1.8,帮助人类消化食物。很多植物有喜酸性土壤或碱性土壤的习性,如茶的种植。控制土壤的pH值可以使种植的植物生长得更好。 通过pH传感器,可以快速准确的获取pH值,得知溶液的酸碱度,便于对pH进行调节,免去了使用pH试纸的繁琐。 pH传感器是一款用来检测被测物中氢离子浓度并转换成相应的可用输出信号的传感器,通常由化学部分和信号传输部分构成。通过pH传感器,可以快速准确的获取pH值,得知溶液的酸碱度,便于对pH进行调节,免去了使用pH试纸的繁琐。pH传感器可以用于废水污水场合pH值测量、电镀废水场合pH值测量、高温场合pH值测量、发酵场合pH值测量、高压场合pH值测量等多种场合pH值的测量。

参数说明:

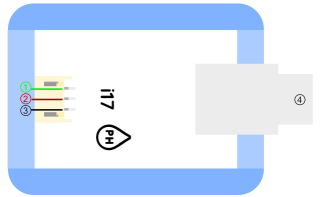

引脚说明:

PH传感器引脚说明

''' 标号 ''' ''' 名称 ''' ''' 功能描述 '''
1 信号 模拟信号输出
2 VCC 电源正极
3 GND 电源负极
4 BNC接口 pH探头接口

:[[File:PH传感器引脚说明.jpg|PH传感器引脚说明

]]

引脚说明

标号 名称 功能描述
1 信号 模拟信号输出
2 VCC 电源正极
3 GND 电源负极
4 BNC接口 pH探头接口

使用说明:

使用pH传感器时,需要将探头部分浸没溶液,其pH测量范围为0-14pH,测量误差为±0.1pH(25℃)。按照下图所示连接电路,通电后即可通过显示屏模块直接读取pH值。 pH传感器 pH值与溶液酸碱性对应表: PH值与溶液酸碱性对应表

维护保养注意事项:

电极在初次使用或久置不用重新使用时,把电极球泡及砂芯,浸在3NKCL溶液中活化8小时。

取下电极保护套后要注意,在塑料保护栅内的敏感玻璃泡不与硬物接触,任何破损和擦毛都会使电极失效。

测量完毕,不用时应将电极保护套套上,保护套内应放少量3.3mol/L氯化钾溶液,以保持电极球泡的湿润。

电极的引出端,必须保持清洁和干燥,绝对防止输出两端短路,否则将导致测量结果失准或失效。

电极避免长期浸在蒸馏水中或蛋白质溶液和酸性氯化物溶液中,并防止和有机硅油脂接触。

电极经长期使用后,如发现梯度略有降低,则可把电极下端浸泡在4%HF(氢氟酸)中3-5秒钟,用蒸馏水洗净,然后在氯化钾溶液中浸泡,使之复新。

被测溶液中如含有易污染敏感球泡货堵塞液接界的物质,而使电极钝化,其现象是敏感梯度降低,货读数不准。如此,则应根据污染物质的性质,以适当溶液清洗,使之复新。

选用清洗剂时,如能溶解聚碳酸树脂的清洗液,如四氯化碳,三氯乙烯,四氢呋喃等,则可能把聚碳酸树脂溶解后,涂在敏感玻璃球泡上,而使电极失效,请慎用!

原理介绍:

pH是指溶液中氢离子的总数和总物质的量的比,表现为酸碱度。pH传感器的电极采用玻璃电极和参比电极组合在一起的塑壳不可填充式复合电极,是pH计测量元件,可用来测量水溶液中的氢离子活度,即pH值。

应用样例:

饮品大调查(非编程) 样例说明:通过pH检测器的显示屏观察不同饮品的pH值,得知饮品的酸碱度。 元件清单:电土壤湿度传感器;电源主板-单路;显示屏模块。 连线图:

`饮品大调查`
