产品简介

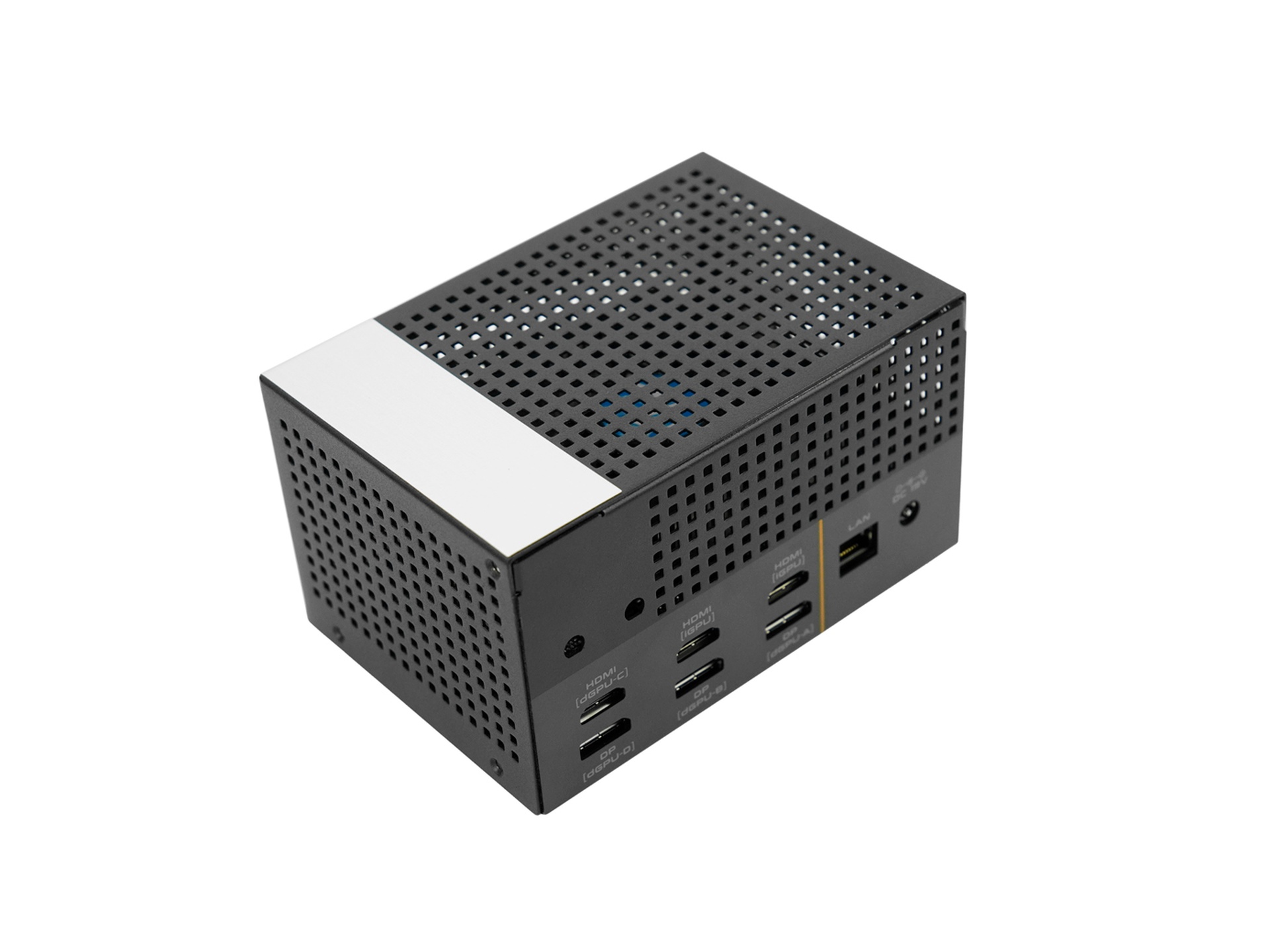

LattePanda Mu RTX 3060 MXM 显卡载板套件是一款高度集成的完整系统。用于 LattePanda Mu 计算模块与独立 MXM 显卡的桥接，在极小的空间内提供可扩展的算力。专为空间受限的场景设计，旨在通过 RTX 3060 等 GPU 实现本地 AI 推理（大语言模型、视觉语言模型、生成式 AI），并支持高达六路独立 4K 显示器的高密度视觉应用。

注意事项

• 断电操作： 完全断开电源并等待主板上电源指示灯熄灭后，再插拔 LattePanda Mu 或 MXM 显卡。
• 供电选择： 本套件支持两种供电方式。5.5×2.5mm DC圆口与ATX 8Pin接口只可选择一种方式供电，两个接口不可同时连接电源适配器。
• 电源匹配： 请根据你所选用的显卡搭配合适的电源适配器。如无法确定显卡功耗，请选择20V 180W电源适配器以应对大部分情况。
• 风扇电压： MXM显卡散热器电压为12V/5V可切换设计。请根据你所使用的显卡散热器选择正确的电压，以免散热不足或损坏风扇。
• 高温预警： 如果搭配高性能MXM显卡且长时间运行，外壳温度会显著上升。请保持散热通风孔畅通，且不要直接触摸外壳以免被烫伤。

安装指南

硬件组装

1. 安装LattePanda Mu
将带有散热器的LattePanda Mu以30°角插入插槽，然后按下。使用螺丝固定LattePanda Mu，并根据需要连接散热风扇。

2. 贴放导热垫
撕开导热垫保护膜，并贴在NTC上。

3. 安装MXM显卡
同样以30°角将显卡插入插槽，使用螺丝进行固定，并根据需要连接散热风扇。

4. 安装RTC与风扇跳帽
安装RTC电池，并设置显卡风扇跳线。

显卡套装中的A380、RTX3060显卡均为12V散热器，如自行搭配5V散热器请修改跳帽。

5. 安装M.2扩展模块
M.2扩展模块根据实际需求进行安装。

6. 安装开关按钮

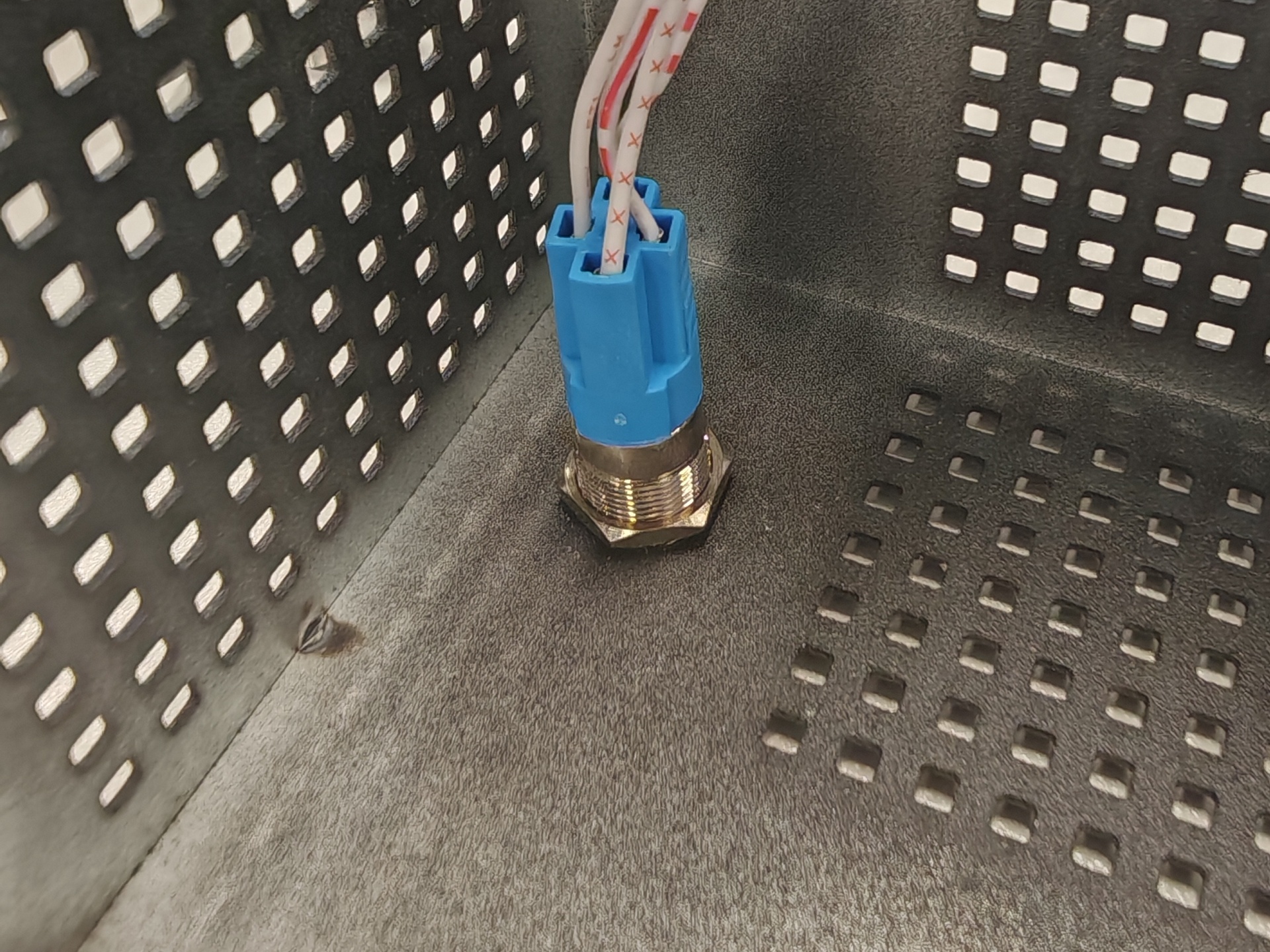

打开开关按钮自封袋，取下螺母。拆开外壳，将开关按钮穿入外壳开孔，并扭紧开关按钮螺母。
将开关按钮线序连接至开关排针上（需要连接PWRBTN±和PLED±即可）。

7. 组装外壳
将载板按照开孔位置放入外壳之中，安装好固定螺丝。将外壳开窗与载板接口对应安装，使用螺丝固定，最终完成外壳安装。

驱动安装

1. 将显示器连接到任意独立显卡输出接口开机。

在驱动程序安装完成前，独立显卡输出接口不支持热插拔显示器。

2. 前往 NVIDIA 官方网站下载专为 NVIDIA® GeForce RTX™ 3060 显卡设计的最新驱动程序。
3. 下载完成后双击运行，按提示完成安装。
4. 验证是否安装成功，可打开设备管理器，展开“显示适配器”，确认您的显卡型号（例如 NVIDIA GeForce RTX 3060）出现。如果仍显示“Microsoft 基本显示适配器”，则说明驱动程序未生效，应重新安装。

其他MXM显卡

请咨询您的MXM显卡供应商获取驱动支持信息。

BIOS常见设置

设置显卡风扇温控调速

1. 开机时按Del键进入BIOS设置界面。
2. 找到菜单：Advanced → Hardware Monitor。
3. 按下表调整设置：
4. 保存并退出，重启后生效。

设置集成显卡开关

默认情况下，当安装独立显卡后集成显卡将自动关闭。如果你希望集成显卡同时运行请按以下步骤操作：

1. 开机时按Del键进入BIOS设置界面。
2. 找到选项：Chipset → System Agent (SA) Configuration → Internal Graphics。
3. 按下表选择所需模式：
4. 保存并退出，重启后生效。
