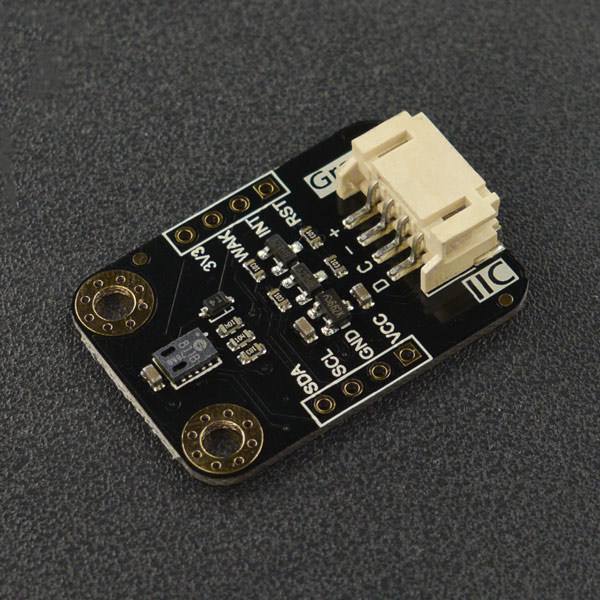

CCS811数字空气质量传感器

简介

CCS811空气质量传感器能够测量eCO2(equivalent CO2)和TVOC(Total Volatile Organic Compounds)浓度。可用于空气测量应用,例如:空气质量检测、空气净化器、新风系统等。

CCS811使用AMS独有的微热板技术,相比传统的气体传感器,功耗更低、预热时间更短、体积更小。内部集成ADC和MCU,可以对数据进行采集、计算,并且通过I2C返回数据。

CCS811支持多种模式:每1秒、10秒、1分钟、250毫秒测量一次以及休眠模式,这些模式在传感器测量期间进行了低功耗优化,因此CCS811适用于便携式应用。CCS811支持浓度报警,

当浓度超过用户设置的阈值时,INT引脚就会触发。

⚠注意:该芯片对I2C进行了时钟延展,有些控制器不支持时钟延展,例如树莓派。

二氧化碳浓度参考

二氧化碳浓度(ppm) 人体反映
<500 正常
500-1000 感到空气污浊
1000-2500 感到困倦
2500-5000 对健康不利
大于5000 有中毒危险

TVOC浓度参考

TVOC浓度(ppb) 人体反应
<50 正常
50-750 可能会急躁不安和不舒服
750-6000 可能会急躁不安、不舒服和头疼
>6000 头痛和其他神经问题

应用场景

技术规格

尺寸图

引脚说明

顶部示意图
底部示意图

序号 丝印 功能描述
1 +/VCC 电源正极
2 -/GND 电源负极
3 C/SCL I2C时钟线
4 D/SDA I2C数据线
5 3V3 3.3V电源正极
6 WAKE 模式选择引脚:低电平唤醒/高电平睡眠
7 INT 中断引脚:低电平中断
8 RST 复位引脚:低电平复位
9 ADDR_SEL I2C地址选择:低电平0x5A(默认)/高电平0x5B

使用教程

该产品使用的是Gravity标准I2C接口,使用起来比较简单,按接线图所示将传感器与uno(或其它主板)相连接, 该产品预热时间短,在上电后很短时间就能有准确的读数,在设置环境基线后能够更快的有准确读数(下面会讲基线获取和设置方法)

注意:数据手册建议在第一次使用传感器时,先运行48小时

准备

关于如何安装库文件,点击链接

  /**
   * @功能 判断是否可以读取数据
   * @返回 可以读取时为true,否则为false
   */
  bool checkDataReady();
    /**
   * @功能 设置环境参数
   * @参数 温度输入温度值,单位:摄氏度,范围(-40-85℃)
   * @参数 湿度输入湿度值,单位:%RH,范围(0-100%RH)
   */
  void setInTemHum(float temperature, float humidity);

  /**
   * @功能 设置测量周期
   * @参数 cycle: eClosed      :空闲(在此模式下禁用测量)
   *              eCycle_1s    :每秒进行一次测量
   *              eCycle_10s   :每10秒进行一次测量
   *              eCycle_60s   :每60秒进行一次测量
   *              eCycle_250ms :每250ms进行一次测量
   */
  void setMeasCycle(eCycle_t cycle);

  /**
   * @功能 设置测量模式
   * @参数 thresh: 0:禁止报警中断
   *               1:启用报警中断
   * @参数 interrupt: 0:禁止采集中断
   *                  1:启用采集中断
   * @参数 mode: 在枚举 eDRIVE_MODE_t 中
   */
  void setMeasurementMode(uint8_t thresh, uint8_t interrupt, eDRIVE_MODE_t mode);

  /**
   * @功能 获取当前的二氧化碳浓度
   * @返回 当前二氧化碳浓度,单位:ppm
   */
  uint16_t  getCO2PPM();
  /**
   * @功能 获取当前的TVOC浓度
   * @返回 返回当前的TVOC浓度,单位:ppb
   */
  uint16_t getTVOCPPB();

  /**
   *@功能 获取当前的基线值
   *@返回 当前基线值的十六进制数
   */
  uint16_t readBaseLine();

  /**
   *@功能 将基线编值写入寄存器
   *@参数 从getBaseLine.ino获取一个十六进制数
   */
  void writeBaseLine(uint16_t baseLine);

接线图

<File:SEN0318-CONNECT.jpg>

样例代码1 - 获取基线

为什么要获取基线?

因为之后你可以写入获取的基线,这样可以让传感器预热后立即显示空气质量,否则在污染空气中启动时需要非常久的时间才有正确读数 数据手册对基线校准的建议:在运行传感器的第一周,建议每24小时保存一个新的基线,运行1周后,可以每1-28天保存一次

特别注意:请放在空气清新的环境中(20分钟以上)获取基线,不同传感器、不同测量周期基线不同

/*!
       @file getBaseLine.ino
       @brief Put the module in clear air and work a few minutes, wait for baseline doing not change
       @n Experiment phenomenon: get

       @copyright   Copyright (c) 2010 DFRobot Co.Ltd (http://www.dfrobot.com)
       @licence     The MIT License (MIT)
       @author [LuoYufeng](yufeng.luo@dfrobot.com)
       @version  V0.1
       @date  2019-07-19
       @https://github.com/DFRobot/DFRobot_CCS811
*/
#include "DFRobot_CCS811.h"


/*
   I2C address default 0x5A, the address becomes 0x5B if the ADDR_SEL is soldered.
*/
//DFRobot_CCS811 sensor(&Wire, /*IIC_ADDRESS=*/0x5A);
DFRobot_CCS811 sensor;

void setup(void)
{
  Serial.begin(115200);
  /*Wait for the chip to be initialized completely, and then exit*/
  while (sensor.begin() != 0) {
    Serial.println("failed to init chip, please check if the chip connection is fine");
    delay(1000);
  }
  /**
     @brief Set measurement cycle
     @param cycle:in typedef enum{
                      eClosed,      //Idle (Measurements are disabled in this mode)
                      eCycle_1s,    //Constant power mode, IAQ measurement every second
                      eCycle_10s,   //Pulse heating mode IAQ measurement every 10 seconds
                      eCycle_60s,   //Low power pulse heating mode IAQ measurement every 60 seconds
                      eCycle_250ms  //Constant power mode, sensor measurement every 250ms
                      }eCycle_t;
  */
  sensor.setMeasCycle(sensor.eCycle_250ms);
}
void loop() {
  if (sensor.checkDataReady() == true) {
    /*!
       @brief Set baseline
       @return baseline in clear air
    */
    Serial.println(sensor.readBaseLine(), HEX);

  } else {
    Serial.println("Data is not ready!");
  }
  //delay cannot be less than measurement cycle
  delay(1000);
}

结果

经过一段时间后基线稳定
<File:基线结果.jpg>

样例代码2 - 获取数据

请将获取到的基线值填入到sensor.writeBaseLine();这个函数中。如果您不设置基线请在示例程序中将这个函数屏蔽,传感器将自动校准基线,但是这个过程非常缓慢。

上传到UNO后打开串口监视器我们可以的看到CO2和TVOC浓度。

/*!
       @file readData.ino
       @brief Read the concentration of carbon dioxide and TVOC
       @n Experiment phenomenon: read data every 0.5s, and print it out on serial port.

       @copyright   Copyright (c) 2010 DFRobot Co.Ltd (http://www.dfrobot.com)
       @licence     The MIT License (MIT)
       @author [LuoYufeng](yufeng.luo@dfrobot.com)
       @version  V0.1
       @date  2019-07-19
       @https://github.com/DFRobot/DFRobot_CCS811
*/
#include "DFRobot_CCS811.h"

/*
   I2C address default 0x5A, the address becomes 0x5B if the ADDR_SEL is soldered.
*/
//DFRobot_CCS811 sensor(&Wire, /*I2C_ADDRESS=*/0x5A);
DFRobot_CCS811 sensor;

void setup(void)
{
  Serial.begin(115200);
  /*Wait for the chip to be initialized completely, and then exit*/
  while (sensor.begin() != 0) {
    Serial.println("failed to init chip, please check if the chip connection is fine");
    delay(1000);
  }
  /**
     @brief Set measurement cycle
     @param cycle:in typedef enum{
                      eClosed,      //Idle (Measurements are disabled in this mode)
                      eCycle_1s,    //Constant power mode, IAQ measurement every second
                      eCycle_10s,   //Pulse heating mode IAQ measurement every 10 seconds
                      eCycle_60s,   //Low power pulse heating mode IAQ measurement every 60 seconds
                      eCycle_250ms  //Constant power mode, sensor measurement every 250ms
                      }eCycle_t;
  */
  sensor.setMeasCycle(sensor.eCycle_250ms);
}
void loop() {
  if (sensor.checkDataReady() == true) {
    Serial.print("CO2: ");
    Serial.print(sensor.getCO2PPM());
    Serial.print("ppm, TVOC: ");
    Serial.print(sensor.getTVOCPPB());
    Serial.println("ppb");

  } else {
    Serial.println("Data is not ready!");
  }
  /*!
     @brief Set baseline
     @param get from getBaseline.ino
  */
  sensor.writeBaseLine(0x847B);
  //delay cannot be less than measurement cycle
  delay(1000);
}

结果

<File:CCS811数据结果.png>

样例代码3 - 浓度报警

请将获取到的基线值填入到sensor.writeBaseLine();这个函数中。如果您不设置基线请在示例程序中将这个函数屏蔽,传感器将自动校准基线,但是这个过程非常缓慢。

当CO2浓度从当前范围(低、中、高)移动到另一个范围(超过50ppm),则产生中断,并在打印当前CO2值。

本样例需要将传感器的INT引脚连接到主控板相应的中断引脚(样例选用的UNO中断引脚D2)。

AVR系列中断引脚与中断号
Uno,Nano,Mini 其他328主板 中断引脚 D2 D3
Uno,Nano,Mini 其他328主板 中断号 0 1
Mega2560 中断引脚 D2 D3 D21 D20 D19 D18
Mega2560 中断号 0 1 2 3 4 5
Leonardo,其他32u4主板 中断引脚 D3 D2 D0 D1 D7
Leonardo,其他32u4主板 中断号 0 1 2 3 4
/*!
      @file setInterrupt.ino
      @brief Set interrupt parameter, when CO2 concentration range changes, get an interrupt
      @n Experiment phenomenon: read data every 1s, and print it out on serial port.

      @copyright   Copyright (c) 2010 DFRobot Co.Ltd (http://www.dfrobot.com)
      @licence     The MIT License (MIT)
      @author [LuoYufeng](yufeng.luo@dfrobot.com)
      @version  V1.0
      @date  2019-07-13
      @https://github.com/DFRobot/DFRobot_Sensor
*/
#include "DFRobot_CCS811.h"

volatile  int8_t GPIO1TRIG = 0;

/*
   I2C address default 0x5A, the address becomes 0x5B if the ADDR_SEL is soldered.
*/
//DFRobot_CCS811 sensor(&Wire, /*I2C_ADDRESS=*/0x5A);
DFRobot_CCS811 sensor;

void setup(void)
{
  Serial.begin(115200);
  /*wait for the chip to be initialized completely, and then exit*/
  while (sensor.begin() != 0) {
    Serial.println("failed to init chip, please check if the chip connection is fine");
    delay(1000);
  }
  attachInterrupt(0, interrupt, RISING);
  sensor.setMeasurementMode(1, 1, sensor.eMode4);
  /**
     @brief Set interrupt thresholds
     @param lowToMed: interrupt triggered value in range low to middle
     @param medToHigh: interrupt triggered value in range middle to high
  */
  sensor.setThresholds(1500, 2500);
}
void loop() {
  if (GPIO1TRIG == 1) {
    Serial.println("CO2 range has changed");
    Serial.print("CO2: ");
    Serial.print(sensor.getCO2PPM());
    Serial.print("ppm, TVOC: ");
    Serial.print(sensor.getTVOCPPB());
    Serial.println("ppb");
    delay(1000);
  }
  GPIO1TRIG = 0;
  Serial.print("CO2: ");
  Serial.print(sensor.getCO2PPM());
  Serial.print("ppm, TVOC: ");
  Serial.print(sensor.getTVOCPPB());
  Serial.println("ppb");
  sensor.writeBaseLine(0x847B);
  delay(1000);
}


void interrupt() {
  GPIO1TRIG = 1;
}

结果

当对传感器呼气,CO2浓度范围发生了变化,产生了一次中断;当气体浓度降下来时,也产生了一次中断
<File:CCS811中断结果.png>

常见问题

还没有客户对此产品有任何问题,欢迎通过qq或者论坛联系我们!

更多问题及有趣的应用,可以 访问论坛 进行查阅或发帖。
