概述

[](Product Link)

这是一款10.1英寸IPS高清屏,采用mini-HDMI视频信号输入,支持800×1280高清输出。 屏幕采用micro-USB供电方案,最低仅需500mA的电流,即可点亮屏幕,还可通过USB口,调节背光亮度,支持100级背光调节。屏幕支持Linux,Windows,MACOS等三大主流操作系统,可以直接配合树莓派(Raspberry Pi),拿铁熊猫(Lattepanda)及其他带有HDMI输出的设备使用,基本可以做到全平台兼容。

warning_yellow.png 注意:

  • 此屏幕为竖屏,树莓派等Linux系统可通过config.txt配置文件来旋转屏幕,配置文件见下文;Windows系统在第一次使用的时候,请在系统内翻转屏幕角度。
  • 当使用树莓派供电时,需确保树莓派有足够供电能力,屏幕大约会消耗0.5A@5V的电流,所以请注意电源适配器的供电输出,在扣除0.5A电流的情况下依旧要保证树莓派能够稳定工作。
  • 屏幕的micro-USB口和mini-HDMI口需接在同一设备上,保证信号共地,否则会出现闪屏等问题。

特点

技术规格

可视角

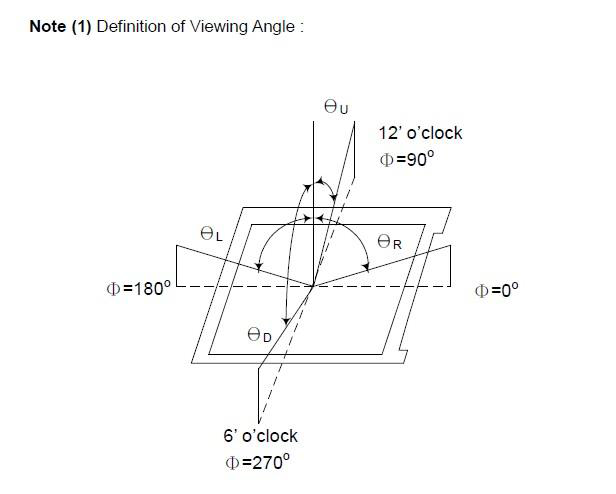

DFR0615可视角

使用教程

本屏幕支持Linux,Windows以及MACOS三种操作系统。其中Windows和MAC两个系统可以通过设置去配置输出分辨率,Linux需要通过命令去设置。

树莓派使用教程

在树莓派上使用10.1寸触摸屏,会有分辨率不适应的情况,需要手动配置树莓派HDMI输出来重新设置分辨率。(供电不足也会屏幕无法点亮。)

WIndows等操作系统

Windows及MacOS可通过系统内设置屏幕旋转角度来翻转屏幕

亮度调节

树莓派

  1. 下载亮度控件:BrightnessControl(Github)

  2. 将下载后的压文件复制到树莓派任意用户路径上,例如桌面:/home/pi/Desktop
    DFR0615 亮度配置1

  3. 切换到该路径:

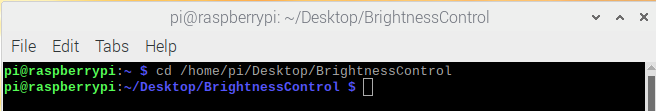

    DFR0615 亮度配置2

    cd /home/pi/Desktop/BrightnessControl
  4. 配置开机自启环境,运行: DFR0615 亮度配置3

    sudo chmod 777 setup.sh
    ./setup.sh
  5. 用户调节亮度运行: DFR0615 亮度配置4

    python SetBrightness.py
File Name Description
config.txt 用户每次运行SetBrightness.py调节亮度脚本保存的亮度
DefaultRun.py 开机默认执行的脚本,自动调用config里的数据
SetBrightness.py 用户修改亮度的脚本,亮度从0-100,小于或大于自动为0或100
setup.sh 配置DefaultRun.py开机自启的脚本,只需要运行一次,检查是否重复运行,并提给出提示

WIndows 及其他系统

将USB和HDMI连接到PC: 设备管理器中将有一个COM端口,打开串行端口,将波特率设置为115200bps,发送十六进制数据:55 AA FF 0D 0A,其中FF为亮度,00〜FF。

FAQ

Q&A Some general Problems/FAQ/Tips
Q 接上树莓派后发现屏幕存在闪屏,怎么办?
A 请检查屏幕电源,是否为同一个HDMI输出设备,电源和HDMI保持共地。
Q 屏幕无显示,黑屏怎么办
A 如果是树莓派,请按WiKI要求去配置HDMI的输出文件

More Documents
