Bluno Beetle Shield

简介

在硬币大小的bluno beetle控制器上如何接线?如果你不懂焊接,这将会是一个头痛的问题。 为了让用户方便快捷地利用Bluno Beetle的端口资源,DFRobot特制了这款扩展板。只要按照说明,将Bluno Beetle焊接在上面,你就可以直插3pin的传感器和其他扩展设备。另外,扩展板还具备外接电源接口,可直接外接供电。

产品参数

引脚说明

注意

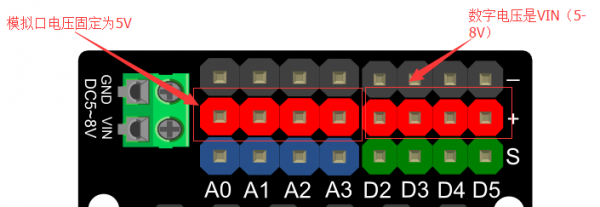

数字口(D2-D5)上方的红色VCC管脚与VIN端直连,如果你在VIN接了5.5V以上的电压,切忌直连5V的传感器设备,以免烧坏。

模拟口(A0\~A3)上方的红色VCC管脚与Bluno Beetle 5V端直连

电源开关:接通或者关断外接电源 当你通过USB连接Beetle供电时,只有模拟口的电源管脚有5V电压;当你通过VIN外接供电时,数字口上的电源管脚拥有与VIN相同的供电电压,模拟口也会有5V供电(推荐)。

使用注意事项

焊接时要注意正反面,按照对应引脚焊接,注意Beetle底部元件与金属开关需要保持一点距离,防止短路。

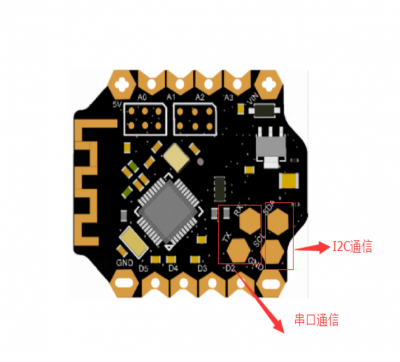

Bluno Beetle控制器链接

Bluno Beetle控制器链接

常见问题

还没有客户对此产品有任何问题,欢迎通过qq或者论坛联系我们!

更多问题及有趣的应用,可以 访问论坛 进行查阅或发帖!
