7寸LCD触摸屏

概述

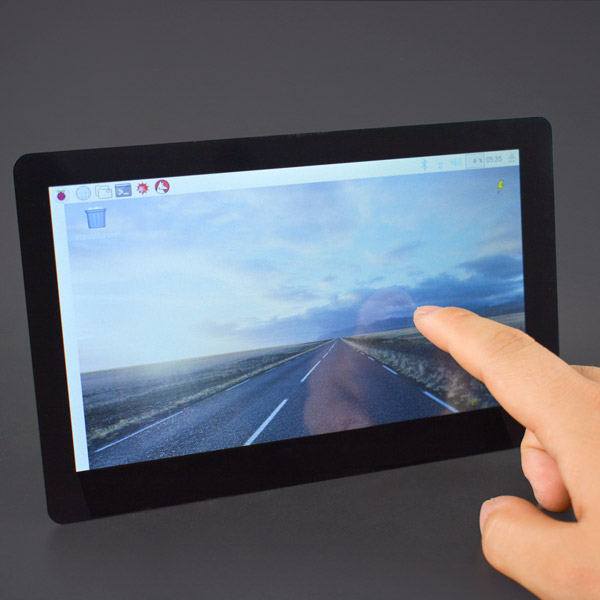

这是一款7寸LCD触摸屏,拥有1024×600 HDMI高清输出。自带电容式触摸面板,支持多点触控,最多可同时识别5个手指。USB触摸采用DFRobot免驱动设计,无需安装特殊驱动,就可以像键盘和鼠标一样使用,可以直接插在电脑端进行触摸操作,代替鼠标,结合HDMI高清显示屏,让显示器秒变平板电脑! 屏幕支持Windows,Linux,MACOS等三大主流操作系统,可以直接配合Lattepanda,Raspberry Pi 及其他带有HDMI输出的设备使用。真正做到全平台兼容。背面独特的孔位设计,可直接安装树莓派控制器. 显示屏采用USB供电设计,无需外接电源。同时,显示屏还支持硬件背光调节,可以通过旋转屏幕背后的电位器调节背光亮度,使用更加方便。 注意:如果是树莓派驱动,建议外部供电电流在5V@1.5A以上,过低的供电电流会导致屏幕变暗,触摸不灵敏.

特点

技术规格

接口说明

使用教程

本屏幕支持Windows,Linux以及MACOS三种操作系统。其中Windows和MAC两个系统可以通过设置去配置输出分辨率,Linux需要通过命令去设置。

树莓派教程

在树莓派上使用7寸触摸屏,会有分辨率不适应的情况,导致触摸有偏差,需要重新设置分辨率。(供电不足也会导致触摸不灵敏。)

进入/boot/config.txt,修改或加入以下项目:

#remove black borders
disable_overscan=1
#set specific CVT mode
hdmi_cvt 1024 600 60 6 0 0 0
#set CVT as default
hdmi_group=2
hdmi_mode=87
display_rotate=0

display_rotate=0、1、2、3(分别代表屏幕旋转0、90,180,270度)

然后运行sudo pythontouch_rotate.py ,输入之前config.txt里display_rotate的值,等待树莓派重启就好了

固件更新

Dfu-util(Device Firmware Upgrade Utilities)是一款免费的开源的跨平台的固件更 新程序,通过该程序可以方便的为具有微控制器的设备进行固件更新,而不受平台的限制。更多相关资料可以查询其官网:http://dfu-util.sourceforge.net

在windows系统更新固件

- 1.下载 USB 驱动安装工具zadig.exe :* 下载地址:http://zadig.akeo.ie/downloads/zadig_2.2.exe 2.进入dfu模式 - 将boot两个引脚短接,然后通过USB线连接到电脑(先短接,再连接)


3.zadig安装winUSB驱动



点击Options,勾选List All Devices(1)

在下拉框中选择设备“STM32 DFU”(2)

在 Driver 中选择“WinUSB”(3)

点击 Install Driver(4)

如果有弹出 Windows 系统对话框,点击继续安装

用zadig安装winUSB驱动时,安装失败,显示缺少msvcr100d.dll文件(win10系统已经有msvcr100d.dll文件,不会报错)


win7系统(32位/64位)

- 下载msvcr100d.dll,放到C:\Windows\System32 目录下,再重新安装驱动,便不会报错了。

win8系统

32位

下载msvcr100d.dll,放到C:\Windows\System32 目录下,再重新安装驱动,便不会报错了。

64位

下载msvcr100d.dll,放到与zadig.exe同级的目录下。(放到C:\Windows\System32 目录下会有新的报错)

4.下载 dfu-util工具
32位系统点击下载

64位系统点击下载

5.解压文件至你的电脑,例如“桌面>dfu-util-0.9-win64”,无需安装即可使用

6.固件更新点击下载 解压后把DFRobot_RaspberryPi_TouchScreen_Firmware/7"HDMI_DISPLAY/windows目录里的xxxx.dfu、erase.bin、upload.py拷贝至“桌面>dfu-util-0.9-win64”目录内。

7.运行upload.py即可windows需要先安装python点击下载

8.出现如下界面,则表明程序正在烧录,进度条到 100%时则烧录完毕


- 9.烧录完成后,重新插拔USB设备

Linux下固件更新

- 1.进入dfu模式 - 将boot两个引脚短接,然后通过USB线连接到电脑(先短接,再连接)


2.使用apt-get安装dfu-util apt-get install dfu-util

3.使用upload.py进行固件升级(需要获取root权限) 4.固件更新点击下载

打开终端进入到刚下载的固件目录DFRobot_RaspberryPi_TouchScreen_Firmware/7"HDMI_DISPLAY/linux目录下。 使用命令:

 sudo python upload.py

运行即可。

5.重新插拔USB设备

mac下固件更新

- 1.进入dfu模式 - 将boot两个引脚短接,然后通过USB线连接到电脑(先短接,再连接)


- 2.打开命令终端 :*打开launcpad


在屏幕的最上方搜索“终端”


打开终端


3.安装dfu-util :*brew install dfu-util 4.使用upload.py进行固件升级(需要获取root权限) 5.固件更新点击下载 使用终端进入到刚下载的固件目录DFRobot_RaspberryPi_TouchScreen_Firmware/7"HDMI_DISPLAY/linux目录下。 使用命令:sudo python upload.py运行即可。 6.重新插拔USB设备

常见问题

问: 接上树莓派后发现触屏特别不灵敏,响应慢怎么办?

- 答: 1.请检查树莓派电源,使用屏幕时,最最少需要1.5A的供电 2.分辨率设置是否正确,参见树莓派教程。

更多问题及有趣的应用,可以 访问论坛 进行查阅或发帖。
