LED Keypad Shield

简介

LED Keypad Shield 是一款专为Arduino设计的4位8段共阴数码管显示扩展板,板载4个方向按钮和1个菜单选择按钮。采用I2C通信方式,大大节约了管脚资源,减少了数码管繁琐的接线过程。使您能够更加专注于项目本身,缩短开发时间。 扩展板兼容Arduino UNO和 Arduino Leonardo主流主控器,即插即用。适用于数码管教学和仪表控制等。

产品参数

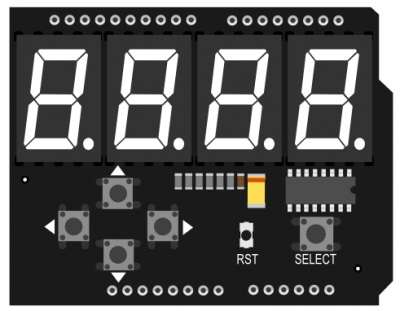

引脚说明


引脚名称 功能描述
模拟口0(A0) 按钮 (选择, 上, 右, 下,左)
SCL(A5) I2C时钟线
SDA(A4) I2C数据线
RST 复位脚

使用教程

准备

接线图

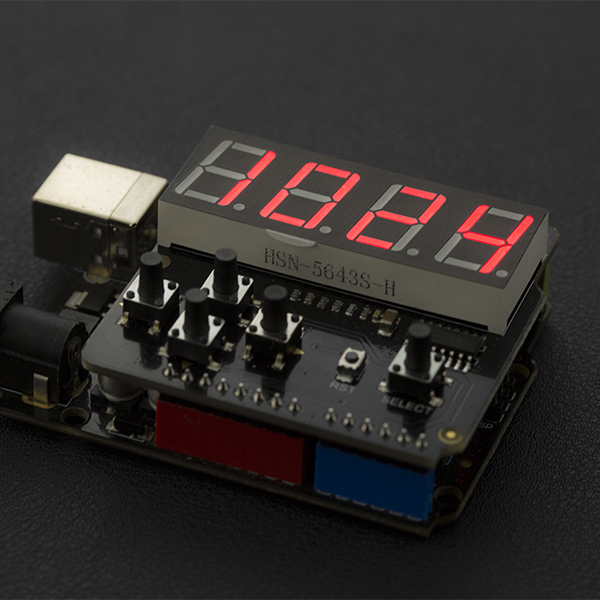

LED Keypad Shield 直接插在UNO主板上即可。

样例代码

下载库文件和程序


/*!
* @file LedKeypad.ino
* @brief test all LedKeypad API
*  Press the key corresponding to the digital self plus one
*
* @author linfeng(490289303@qq.com)
* @version  V1.0
* @date  2015-12-11
*/
#include <LedKeypad.h>
char brightness =0;
char buf[5]="2456";

void setup() {
  ledkeypad.begin(); /*Enable*/
  ledkeypad.setBrightness(0);/*Sets the brightness level*/
  ledkeypad.display(2015);/*Display data*/
  delay(5000);
  ledkeypad.display(buf);/*Display character for testing*/
  for(int i=0;i<4;i++){/*for testing*/
    ledkeypad.dotShow(i);
    delay(1000);
    ledkeypad.dotVanish(i);
  }
}

void loop() {
  unsigned char keyValue=0;
  keyValue = ledkeypad.getKey();/*Get key value*/
  switch(keyValue){
    case KEY_DOWN:
      buf[0]++;
      if(buf[0] > '9')
        buf[0] = '0';
      ledkeypad.display(0,buf[0]);
      break;

    case KEY_LEFT:
      buf[1]++;
      if(buf[1] > '9')
        buf[1] = '0';
      ledkeypad.display(1,buf[1]);
      break;

    case KEY_UP:
      buf[2]++;
      if(buf[2] > '9')
        buf[2] = '0';
      ledkeypad.display(2,buf[2]);
      break;

    case KEY_RIGHT:
      buf[3]++;
      if(buf[3] > '9')
        buf[3] = '0';
      ledkeypad.display(3,buf[3]);
      break;

    case KEY_SELECT:
      brightness++;
      if(brightness > 7)
        brightness = 0;
      ledkeypad.setBrightness(brightness);
      break;

    default:
      break;
 }
}

结果

使用例程中的程序可显示数字2456。按键功能如下:

按键 功能
down键 第一位数码管+1
left键 第二位数码管+1
up键 第三位数码管+1
right键 第四位数码管+1
select键 调节亮度,按一次增加亮度

更多问题及有趣的应用,可以 访问论坛 进行查阅或发帖!
