颜色传感器TCS34725

简介

TCS34725是一款低成本,高性价比的RGB全彩颜色识别传感器,传感器通过光学感应来识别物体的表面颜色。支持红、绿、蓝(RGB)三基色,支持明光感应,可以输出对应的具体数值,帮助您还原颜色本真。 为了提高精度,防止周边环境干扰,我们特意在传感器底部添加了一块红外遮光片,最大程度减小了入射光的红外频谱成份,让颜色管理更加准确。板载自带四个高亮LED,可以让传感器在低环境光的情况下依然能够正常使用,实现“补光”的功能。模块采用I2C通信,拥有PH2.0和XH2.54(面包板)两种接口,用户可以根据自己的需求来选择接口,更加便利。

产品参数

引脚说明

标号 名称 功能描述
1 I2C I2C接口:SDA SCL GND VCC
2 SDA I2C数据信号
3 SCL I2C时钟信号
4 VCC 电源正极3.3-5V
5 GND 电源负极
6 LED 控制传感器附近的4个LED灯,高信号或者悬空时LED灯亮,低信号灭
7 INT 中断输出,低电平有效

注意:

  1. 本模块的I2C地址是0x29
  2. 使用XH2.54(面包板兼容)接口时,需要自行焊接
  3. 底部红外遮光片上的一层保护纸可以撕下来

使用教程

将颜色传感器放在色卡10mm处,检测不同的颜色,RGB灯显示出与色卡相应的颜色。

准备

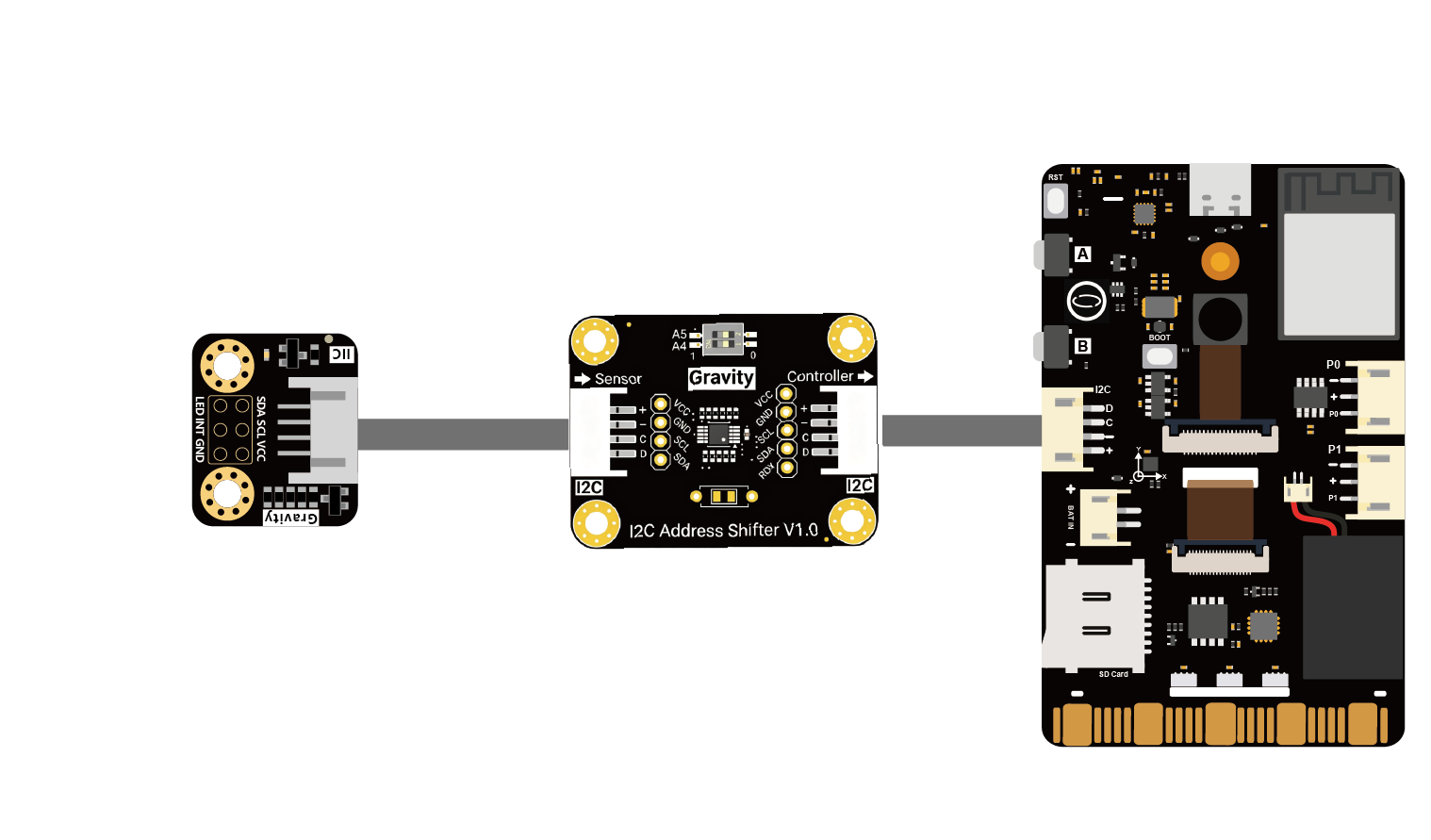

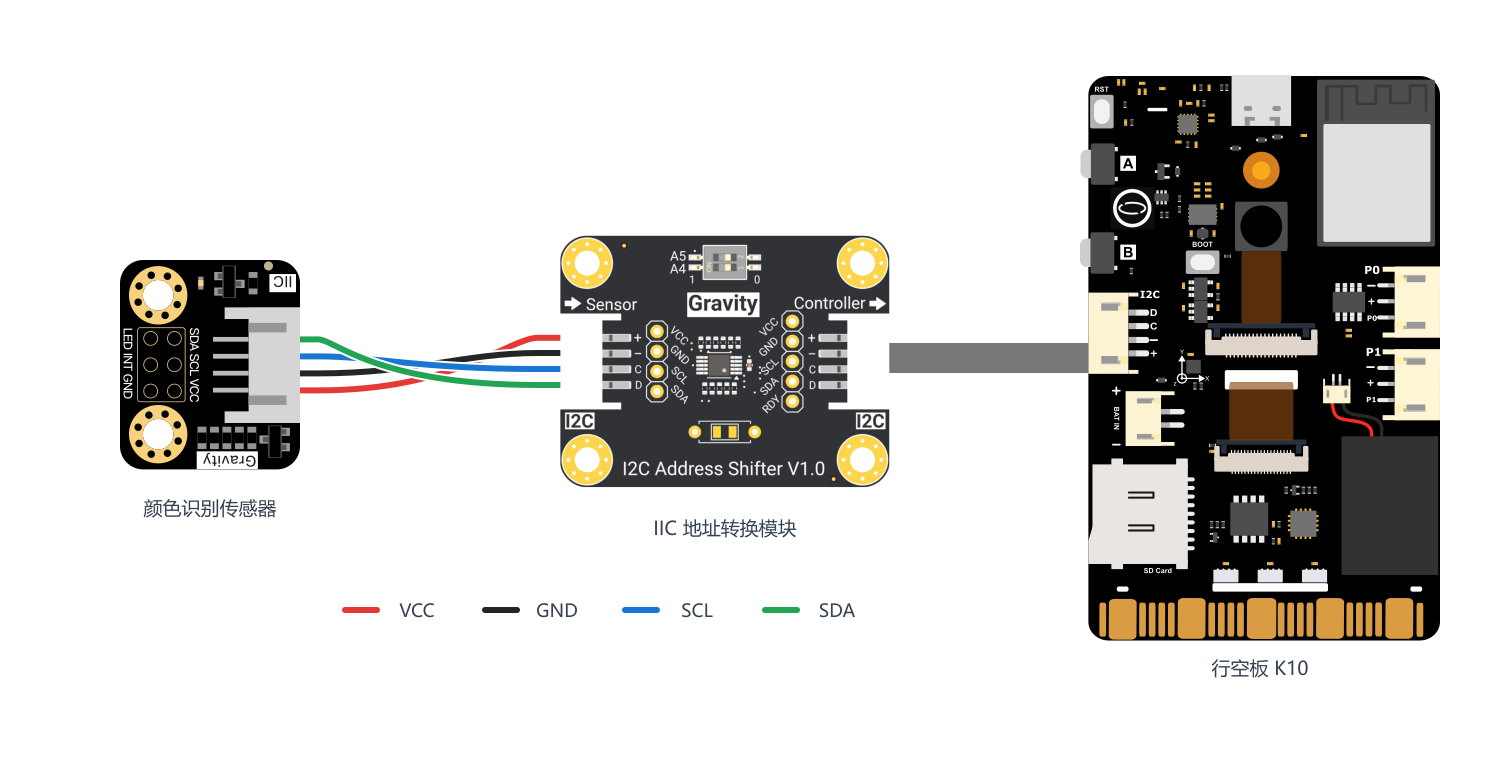

接线图

颜色传感器TCS34725

将传感器放置于被测物体正面,间距控制在3~10mm之间。

样例代码

DFRobot_TCS34725 Arduino库(Github)如何安装库?

/*!
       @file colorview.ino
       @brief DFRobot's Color Sensor
       @n [Get the module here]
       @n This example read current R,G,B,C value by the I2C bus
       @n [Connection and Diagram](http://wiki.dfrobot.com.cn/index.php?title=(SKU:SEN0212)Color_Sensor-TCS34725_%E9%A2%9C%E8%89%B2%E4%BC%A0%E6%84%9F%E5%99%A8)

       @copyright   [DFRobot](http://www.dfrobot.com), 2016
       @copyright   GNU Lesser General Public License

       @author [carl](carl.xu@dfrobot.com)
       @version  V1.0
       @date  2016-07-12
*/
#include <Wire.h>
#include "DFRobot_TCS34725.h"

// Pick analog outputs, for the UNO these three work well
// use ~560  ohm resistor between Red & Blue, ~1K for green (its brighter)
#define redpin 3
#define greenpin 5
#define bluepin 6
// for a common anode LED, connect the common pin to +5V
// for common cathode, connect the common to ground

// set to false if using a common cathode LED
#define commonAnode true

// our RGB -> eye-recognized gamma color
byte gammatable[256];

DFRobot_TCS34725 tcs = DFRobot_TCS34725(TCS34725_INTEGRATIONTIME_50MS, TCS34725_GAIN_4X);
void setup() {
  Serial.begin(115200);
  Serial.println("Color View Test!");

  if (tcs.begin()) {
    Serial.println("Found sensor");
  } else {
    Serial.println("No TCS34725 found ... check your connections");
    while (1); // halt!
  }
  // use these three pins to drive an LED
  pinMode(redpin, OUTPUT);
  pinMode(greenpin, OUTPUT);
  pinMode(bluepin, OUTPUT);

  // thanks PhilB for this gamma table!
  // it helps convert RGB colors to what humans see
  for (int i = 0; i < 256; i++) {
    float x = i;
    x /= 255;
    x = pow(x, 2.5);
    x *= 255;

    if (commonAnode) {
      gammatable[i] = 255 - x;
    } else {
      gammatable[i] = x;
    }
    //Serial.println(gammatable[i]);
  }
}

void loop() {
  uint16_t clear, red, green, blue;
  tcs.getRGBC(&red, &green, &blue, &clear);
  tcs.lock();  // turn off LED
  Serial.print("C:\t"); Serial.print(clear);
  Serial.print("\tR:\t"); Serial.print(red);
  Serial.print("\tG:\t"); Serial.print(green);
  Serial.print("\tB:\t"); Serial.print(blue);
  Serial.println("\t");

  // Figure out some basic hex code for visualization
  uint32_t sum = clear;
  float r, g, b;
  r = red; r /= sum;
  g = green; g /= sum;
  b = blue; b /= sum;
  r *= 256; g *= 256; b *= 256;
  Serial.print("\t");
  Serial.print((int)r, HEX); Serial.print((int)g, HEX); Serial.print((int)b, HEX);
  Serial.println();

  //Serial.print((int)r ); Serial.print(" "); Serial.print((int)g);Serial.print(" ");  Serial.println((int)b );
  //Set the color lamp
  analogWrite(redpin, 255 - gammatable[(int)r]);
  analogWrite(greenpin, 255 - gammatable[(int)g]);
  analogWrite(bluepin, 255 - gammatable[(int)b]);
}

Mind+(基于Scratch3.0)图形化编程

  1. 下载及安装软件。下载地址:http://www.mindplus.cc 详细教程:Mind+基础wiki教程-软件下载安装
  2. 切换到“上传模式”。 详细教程:Mind+基础wiki教程-上传模式编程流程
  3. “扩展”中选择“主控板”中的“Arduino Uno”或者“microbit”等其他支持的主控板,“传感器”中加载“颜色识别传感器”。 详细教程:Mind+基础wiki教程-加载扩展库流程

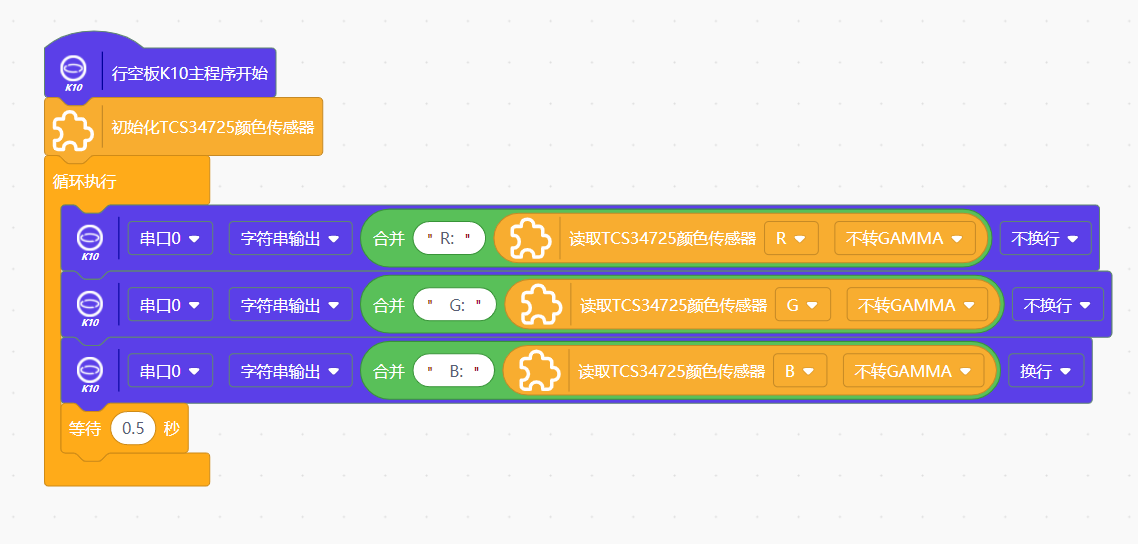

  4. 进行编程,程序如下图:
  5. 菜单“连接设备”,“上传到设备”
  6. 程序上传完毕后,打开串口即可看到数据输出。详细教程:Mind+基础wiki教程-串口打印

程序下载:点击下载

结果

<File:TCS34725串口.png>

红色R的值高于蓝色B和绿色G,RGB灯的的颜色偏红色。

常见问题

还没有客户对此产品有任何问题,欢迎通过qq或者论坛联系我们!

更多问题及有趣的应用,可以 访问论坛 进行查阅或发帖!

更多

TCS35725 Arduino 库 原理图 元件布局图 TCS34725 Datasheet
