功能介绍

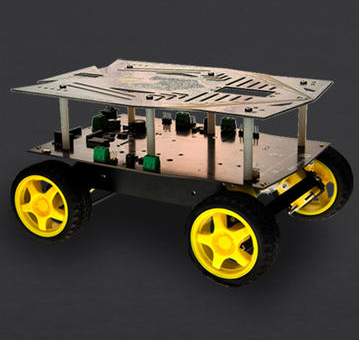

用超声波作为距离检测装置,舵机作为前方扫描器,实现一个可自动蔽障小车。

STEP1:组装小车

参照安装说明

注意事项: 按照切诺基的安装说明组装小车,完成到第3步的时候,找到套件中的Romeo BLE板子的固定孔,将Romeo BLE固定到小车底板上。如下图所示。

完成组装后,先不要急着把上面的扩展板固定上去,接下去我们进行第二步调试电机。

STEP2:调试电机

1. 连接电机控制引脚 在STEP1中,我们已经把四个电机(马达)固定到底板上了,想让RoMeo BLE控制小车,还需要连接到控制器上。

注意主控板D4、D5、D6、D7需要使用杜邦线连接到小车底板上的D4、D5、D6、D7

2. 下载电机调试代码

    int speedPin_M1 = 5;     //M1 Speed Control
    int speedPin_M2 = 6;     //M2 Speed Control
    int directionPin_M1 = 4;     //M1 Direction Control
    int directionPin_M2 = 7;     //M1 Direction Control

    void setup(){
    }

    void loop(){
        carAdvance(100,100);
        delay(1000);
        carBack(100,100);
        delay(1000);
        carTurnLeft(250,250);
        delay(1000);
        carTurnRight(250,250);
        delay(1000);
    }

    void carStop(){                 //  Motor Stop
      digitalWrite(speedPin_M2,0);
      digitalWrite(directionPin_M2,LOW);
      digitalWrite(speedPin_M1,0);
      digitalWrite(directionPin_M1,LOW);
    }

    void carAdvance(int leftSpeed,int rightSpeed){         //Move FORkward
      analogWrite (speedPin_M2,leftSpeed);              //PWM Speed Control
      digitalWrite(directionPin_M2,LOW);
      analogWrite (speedPin_M1,rightSpeed);
      digitalWrite(directionPin_M1,HIGH);
    }

    void carBack(int leftSpeed,int rightSpeed){       //Move BACKrward
      analogWrite (speedPin_M2,leftSpeed);
      digitalWrite(directionPin_M2,HIGH);
      analogWrite (speedPin_M1,rightSpeed);
      digitalWrite(directionPin_M1,LOW);
    }

    void carTurnLeft(int leftSpeed,int rightSpeed){      //Turn Left
      analogWrite (speedPin_M2,leftSpeed);
      digitalWrite(directionPin_M2,HIGH);
      analogWrite (speedPin_M1,rightSpeed);
      digitalWrite(directionPin_M1,HIGH);
    }
    void carTurnRight(int leftSpeed,int rightSpeed){      //Turn Right
      analogWrite (speedPin_M2,leftSpeed);
      digitalWrite(directionPin_M2,LOW);
      analogWrite (speedPin_M1,rightSpeed);
      digitalWrite(directionPin_M1,LOW);
    }

3. 装上电池

所需材料:DC母头 x 1 因为RoMeo BLE不带DC接口。

电源安装

上电后发现,如果发现效果与代码不匹配,可以对代码做一下微调整。直到匹配为止。
