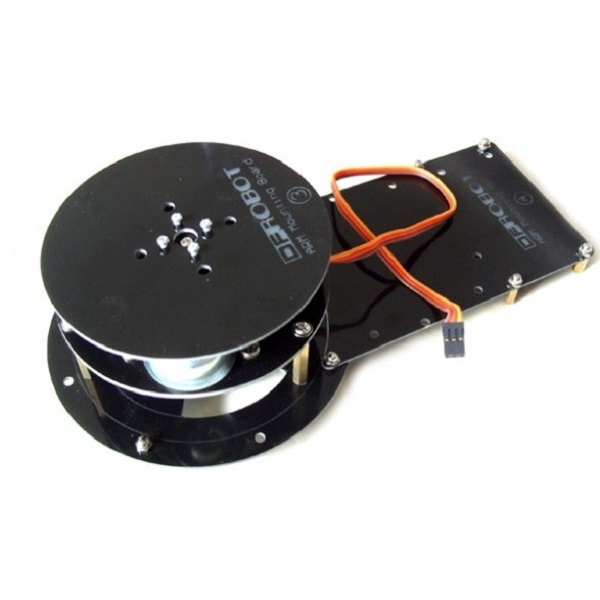

机械臂180度旋转底座


先使用舵机控制器或单片机将舵机的角度都调整到90度。使码盘四个圆孔成正十字。


将标有1号的旋转盘找出来,在其下面安装三个M3*10的单头铜柱,上面用圆帽螺母拧好。


接着再1号盘上面的对应位置安装5个M3*30的单头铜柱,下面使用圆帽螺母固定好。


将标有4号的旋转盘找出来,在其下面对应位置安装4个M3*10的单头铜柱,上面用圆帽螺母固定好。


将4号盘放在1号盘对应位置,用2个M3*10的单头铜柱固定好,上面使用圆帽螺母固定好。



将3个M3*10的单头铜柱安装到4号盘上,下面使用圆帽螺母固定好。


将一只调整好角度的DF05BB舵机从2号盘的下面穿到上面。


使用M4*8的螺丝将舵机安装在2号盘上。


在2号盘上安装3个M3*6的单头铜柱。


将M3*6的铜柱上拧上圆帽螺母,根据舵机盘的高度,可以调整圆帽螺母的高度。


将安装好的2号盘放到1号盘上,并使用螺丝固定好。


将3号盘找出,放在2号盘上,将各个孔的位置对应好。
