micro:bit掌控I/O扩展板

简介

本扩展板能完全兼容micro:bit和掌控板和两种主板。正面插入掌控,反面插入micro:bit。引出10路数字/模拟3Pin口,两路IIC口以及一路UART口;板载两路电机驱动,且不占用额外引脚;板载PH2.0及microUSB两种供电口,既可以通过usb线也可以通过电池盒或者锂电池供电,供电电压3.5-5V,板载开关,可以开关外接供电电源;板载一个高品质蜂鸣器,且带有开关控制,可以随时关闭蜂鸣器;引出了9个鳄鱼夹接口;分别兼容掌控的触控金手指和micro:bit金手指。扩展板兼容乐高尺寸孔位,可以与乐高进行拼插结合

技术规格

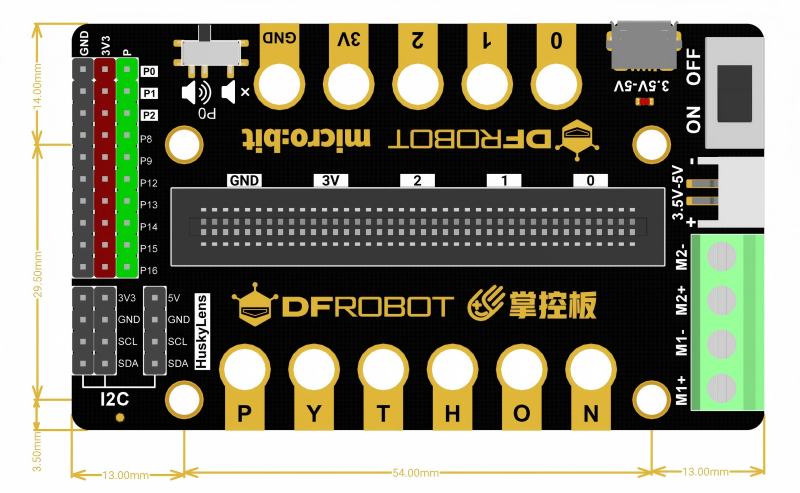

功能图例

使用方法及说明

供电方式

掌控板使用方法

掌控板的OLED屏幕的那一面,对着掌控的图标那个方向插入,如图所示:

此时,扩展板支持的功能如下:

注:掌控模式下,不支持扩展板上的蜂鸣器,使用掌控板的时候,请将蜂鸣器关闭,此时,可正常使用P0口。

micro:bit板使用方法

microbit主板的LED点阵的那一面,对着microbit字样的那个方向插入,如图所示:

此时,扩展板支持的功能如下:

注: microbit下不支持 P Y T H O N这6个触摸金手指。 蜂鸣器占用的P0口,如果要正常使用金手指P0,请将蜂鸣器关闭。

使用例程

Mind+下使用掌控板驱动电机

1、下载及安装软件,注意要使用Mind+V1.5.5及以上版本。下载地址:http://www.mindplus.cc 详细教程:Mind+基础wiki教程-软件下载安装

2、切换到“上传模式”。 详细教程:Mind+基础wiki教程-上传模式编程流程


3、“扩展”中先选择“主控板”中的“掌控板”,如果提示需要安装编译器,请点击“安装”等待安装完成。 再次打开“扩展库”,点击“扩展板”。详细教程:Mind+基础wiki教程-加载扩展库流程


4、进行编程。

5、菜单“连接设备”,“上传到设备”

示例: 以下程序运行结果:两个电机转速分别为200转和100转,正转2秒,反转2秒,停止2秒,一直循环。

掌控扩展板功能图

《掌控板入门系列教程》 — DFRobot官方出品

0. 教程介绍及准备

1. 【Mind+】掌控板入门教程01 “秀”出我创意

2. 【Mind+】掌控板入门教程02 趣味相框

3. 【Mind+】掌控板入门教程03 节日的祝福

4. 【Mind+】掌控板入门教程04 迷你动画片

5. 【Mind+】掌控板入门教程05 心情灯

6. 【Mind+】掌控板入门教程06 多彩呼吸灯

7. 【Mind+】掌控板入门教程07 音乐控制台

8. 【Mind+】掌控板入门教程08 噪音报警器

9. 【Mind+】掌控板入门教程09 魔法之光

10. 【Mind+】掌控板入门教程10 可穿戴计步器

11. 【Mind+】掌控板入门教程11 光声之形

12. 【Mind+】掌控板入门教程12 电子秒表

13. 【Mind+】掌控板入门教程13 贪吃蛇

14. 【Mind+】掌控板入门教程14 智能物联手表(part1)

15. 【Mind+】掌控板入门教程14 智能物联手表(Part2)

16. 【Mind+】掌控板入门教程14 智能物联手表(Part3)

17. 【Mind+】掌控板入门教程15 家庭噪音数据分析

makecode下使用电机驱动(仅micro:bit)

makecode在线编程地址:https://makecode.microbit.org 请复制库链接地址后粘贴到makecode扩展中并搜索:https://github.com/DFRobot/pxt-micro-IOBOX 示例: 以下程序运行结果:两个电机转速分别为200转和100转,正转2秒,反转2秒,停止2秒,一直循环。

掌控扩展板功能图

常见问题

Q:程序没有问题,为什么电机不转? A:请检查扩展板是否有供电。

更多问题及有趣的应用,可以 访问论坛 进行查阅或发帖。 |
