Flame sensor火焰传感器

简介

火焰传感器可以用来探测火源或其它波长在760纳米~1100纳米范围内的光源。在灭火机器人比赛中,火焰探头起着非常重要的作用,它可以用作机器人的眼睛来寻找火源或足球。利用它可以制作灭火机器人、足球机器人等。 火焰传感器的探测角度达60度,对火焰光谱特别灵敏,2个M3安装孔,可以稳定模块不会旋转。 这款火焰传感器能在-25到85摄氏度下工作,性能稳定可靠。尽管这款传感器是用来感知火焰,但是它并不防火。因此使用时请与火焰保持距离,以免烧坏传感器。 新版模拟传感器的端口布局具备以下两项改进。请参考我们博客中 如何更改数据线接头布局 的说明,当在IO扩展板上使用该传感器时,你可能会需要调整接头的布局。为了方便您的使用,我们将会做出更多改进,尽请关注。

产品参数

应用

使用教程

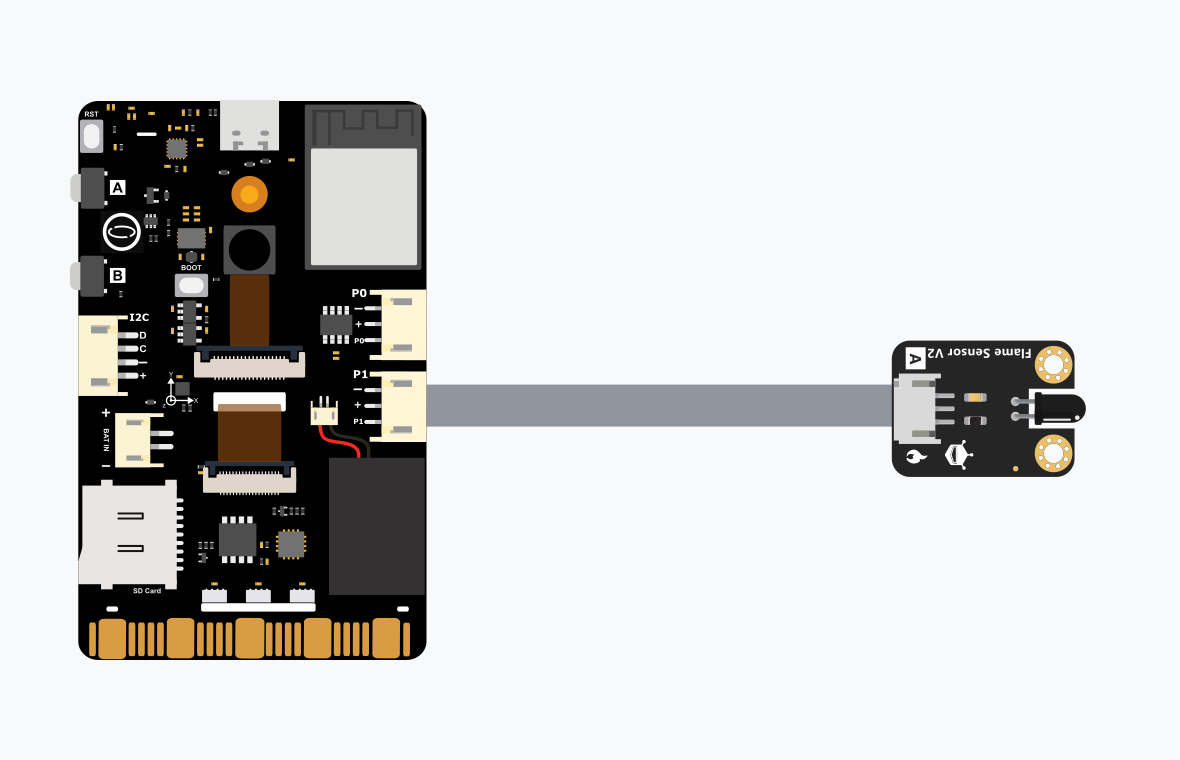

连接图

样例代码

库安装


    /*
     # Product: Flame sensor
     # SKU    : DFR0076
     # Description:
    */

    void setup() {
      Serial.begin(9600);
    }

    void loop() {
      int sensorValue = analogRead(A0);
      Serial.println(sensorValue);
    }

Mind+(基于Scratch3.0)图形化编程

1、下载及安装软件。下载地址:http://www.mindplus.cc 详细教程:Mind+基础wiki教程-软件下载安装

2、切换到“上传模式”。 详细教程:Mind+基础wiki教程-上传模式编程流程

3、“扩展”中选择“主控板”中的“Arduino Uno”,“传感器”中加载“火焰传感器”。 详细教程:Mind+基础wiki教程-加载扩展库流程

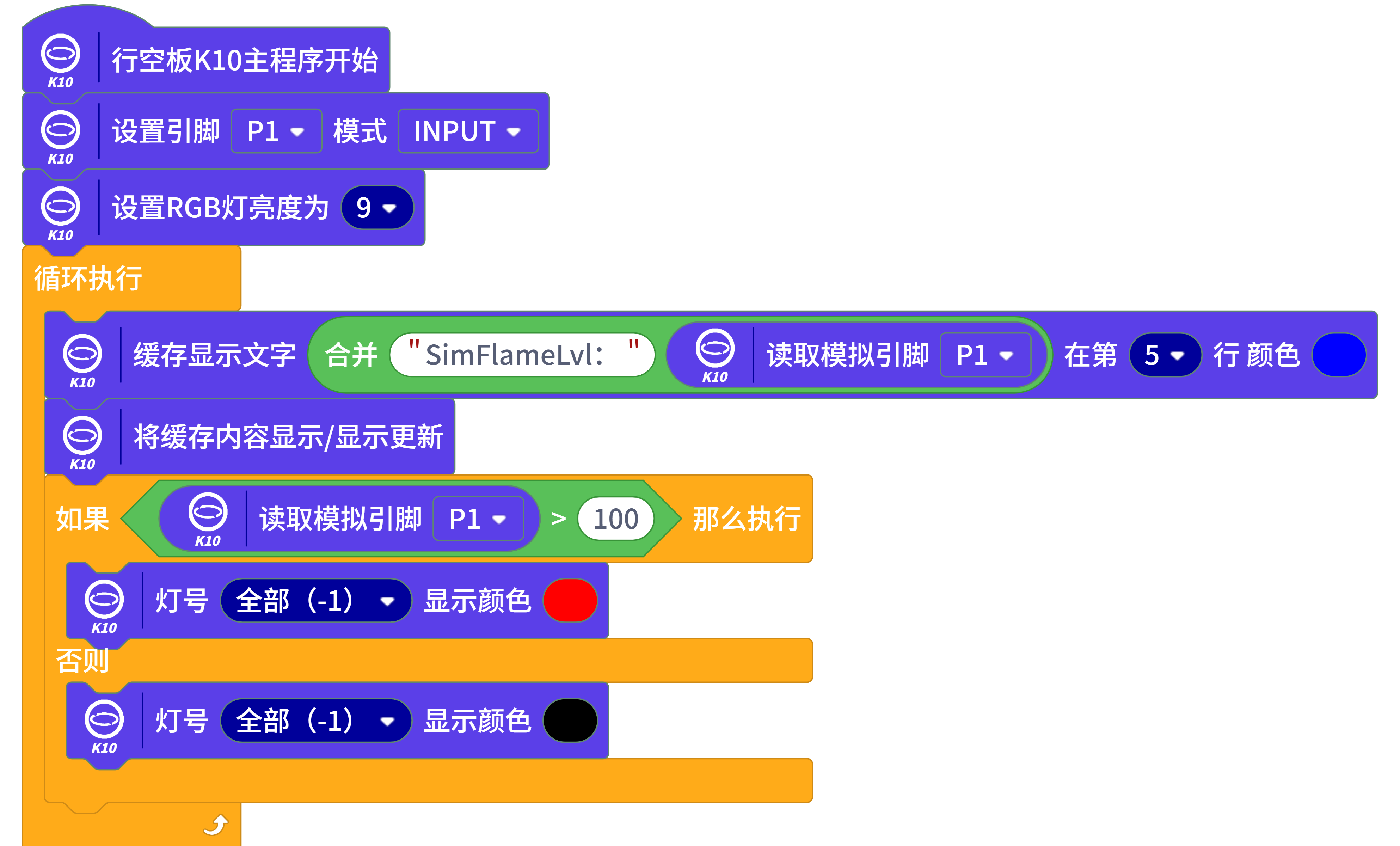

4、进行编程,程序如下图:

5、菜单“连接设备”,“上传到设备”

6、程序上传完毕后,打开串口即可看到数据输出。详细教程:Mind+基础wiki教程-串口打印

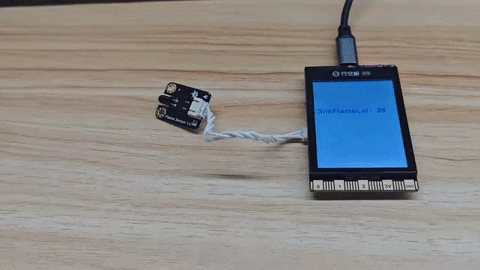

结果

当火焰传感器检测得到火源之火,在串口中可观察点数值的变化。

疑难解答

更多问题及有趣的应用,请访问论坛

更多
