模拟角度传感器Rotation Sensor V1

概述

基于电位器的旋转角度传感器,旋转角度从0到300度,与Arduino传感器扩展板结合使用,可以非常容易地实现与旋转位置相关的互动效果或制作MIDI乐器。

技术规格

引脚定义

传感器引脚的定义是

1.输出信号

2.地(GND)

3.电源(VCC)

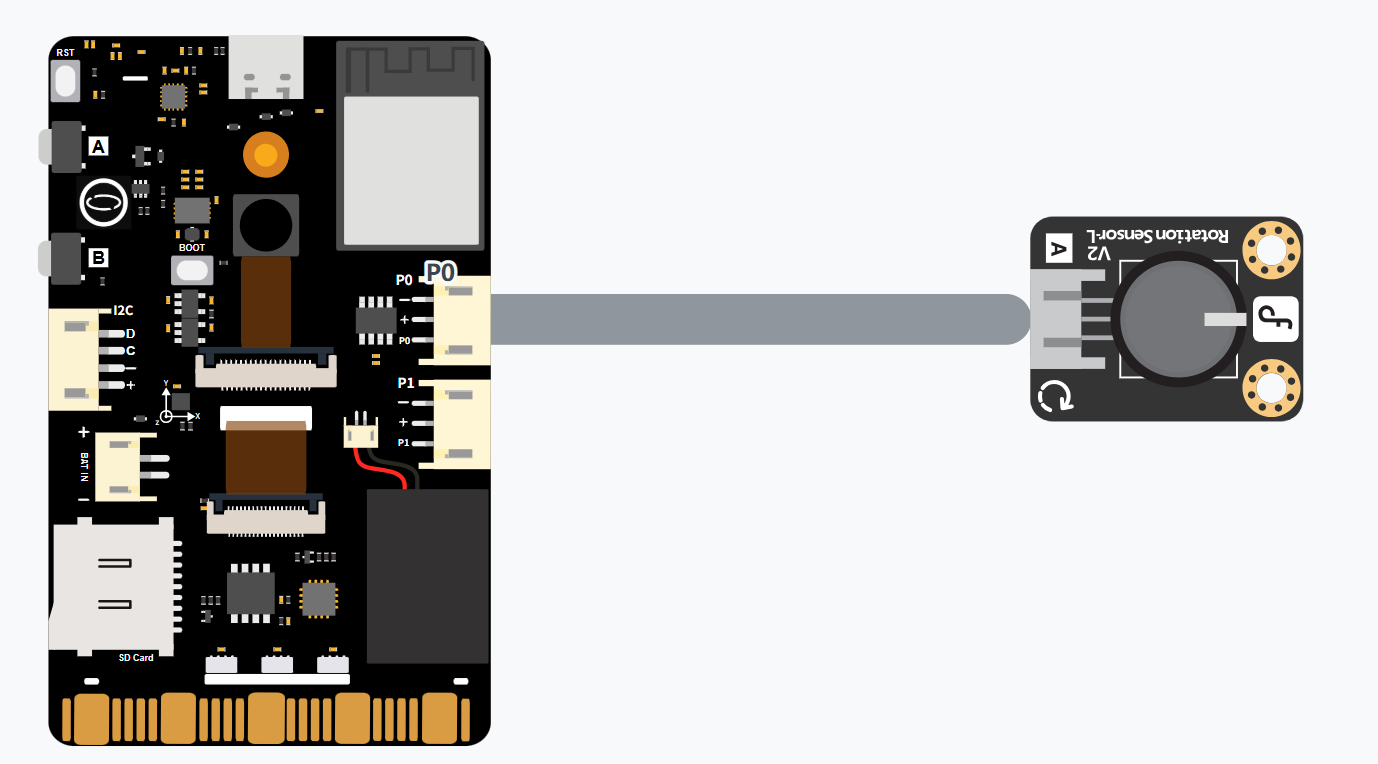

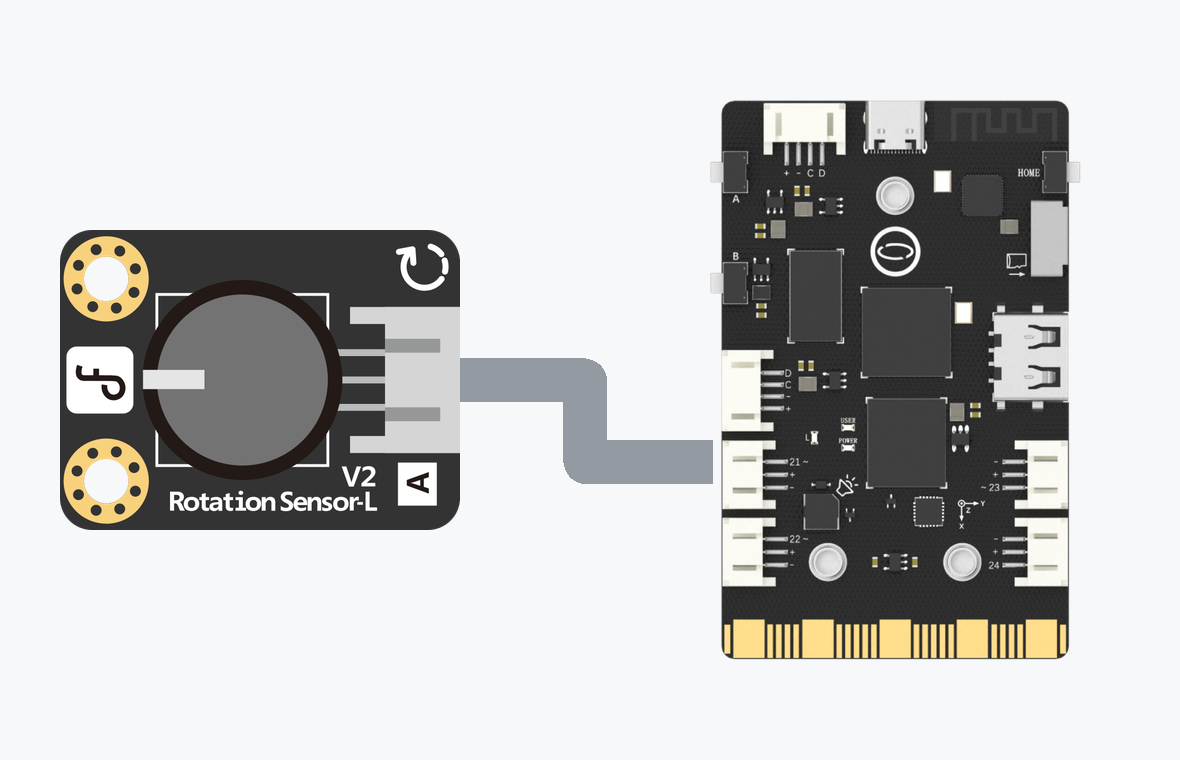

连接示意图

示例代码


// # Editor     : Lauren from DFRobot
// # Date       : 30.12.2011

// #
// # Editor     : Lauren from DFRobot
// # Date       : 17.01.2012

// # Product name: Rotation Sensor v1/v2 or Analog Slide Position Sensor
// # Product SKU : DFR0054/DFR0058/DFR0053
// # Version     : 1.0

// # Description:
// # the sample to drive some analog sensors

// # Connection:
// #        Signal output pin  -> Analog pin 0
// #


void setup()
{
  Serial.begin(9600);     //Set serial baud rate to 9600 bps
}
void loop()
{
  int val;
  val=analogRead(0);      //Read slider value from analog 0
  Serial.println(val,DEC);//Print the value to serial port
  delay(100);
}

Mind+(基于Scratch3.0图形化编程)

1、下载及安装软件。下载地址:http://www.mindplus.cc 详细教程:Mind+基础wiki教程-软件下载安装

2、切换到“上传模式”。 详细教程:Mind+基础wiki教程-上传模式编程流程

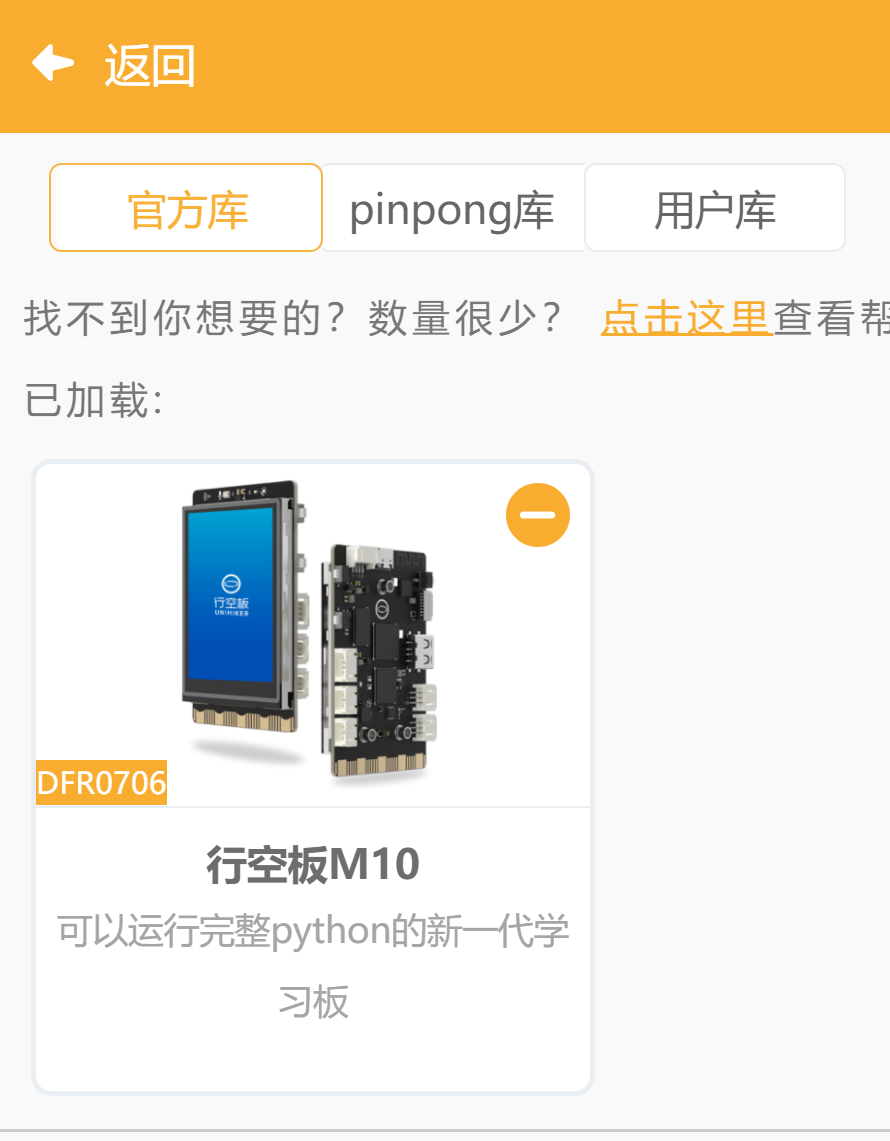

3、“扩展”中选择“主控板”中的“Arduino Uno”。 详细教程:Mind+基础wiki教程-加载扩展库流程

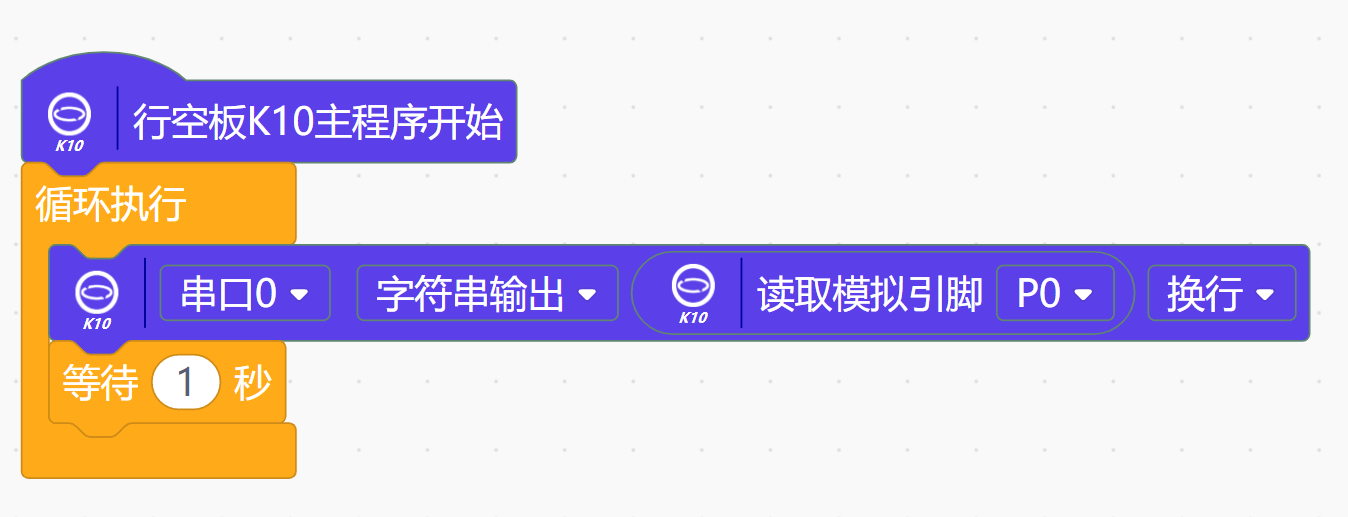

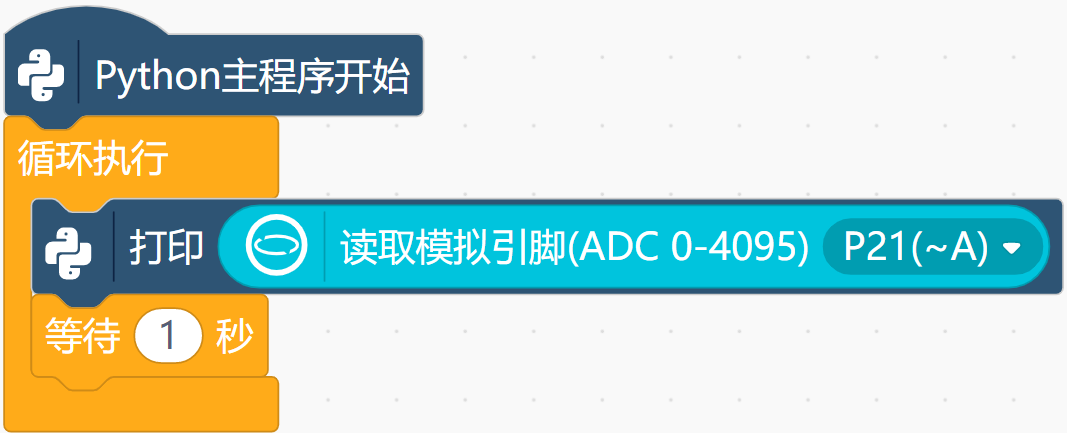

4、进行编程,程序如下图:

5、菜单“连接设备”,“上传到设备”

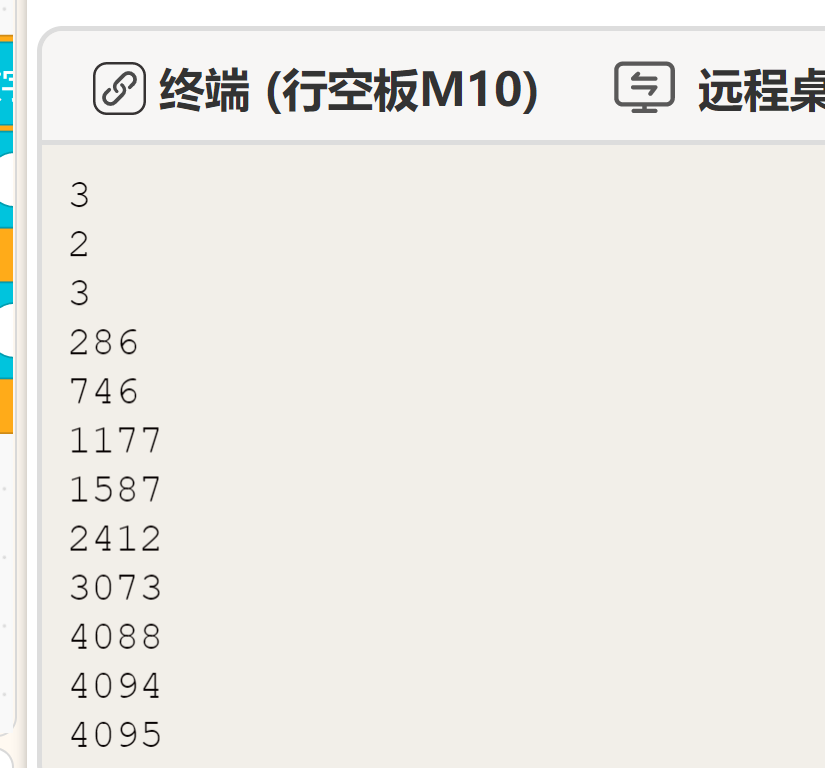

6、程序上传完毕后,打开串口即可看到数据输出。详细教程:Mind+基础wiki教程-串口打印

<File:nextredirectltr.png>购买 300度模拟旋转角度传感器V1 (SKU: DFR0054)
