概述

基于感磁材料的磁性传感器，可以用来对磁性材料（磁铁）的探测，探测范围可达3cm左右(探测范围和磁性强弱有关)，与Arduino专用传感器扩展板结合使用，可以制作与磁性材料（磁铁）相关的互动作品。

技术规格

• 工作电压：+3.3/5V
• 接口类型：数字
• 输出信号：平时输出高电平，检测到磁性时输出低电平
• 重量：5g

引脚定义

数字磁感应传感器模块管脚定义：

1. 信号输出
2. 电源(VCC)
3. 地(GND)

连接示意图

示例代码

int ledPin = 13;                // choose the pin for the LED
int inputPin = 2;               // choose the input pin
int val = 0;                    // variable for reading the pin status
void setup() {
  pinMode(ledPin, OUTPUT);      // declare LED as output
  pinMode(inputPin, INPUT);     // declare pushbutton as input
}
void loop(){
  val = digitalRead(inputPin);  // read input value
  if (val == HIGH) {            // check if the input is HIGH
    digitalWrite(ledPin, LOW);  // turn LED OFF
  } else {
    digitalWrite(ledPin, HIGH); // turn LED ON
  }
}

Mind+(基于Scratch3.0)图形化编程

1、下载及安装软件。下载地址：https://www.mindplus.cc 详细教程：Mind+基础wiki教程-软件下载安装

2、切换到“上传模式”。 详细教程：Mind+基础wiki教程-上传模式编程流程

3、“扩展”中选择“主控板”中的“Arduino Uno”。 详细教程：Mind+基础wiki教程-加载扩展库流程

4、进行编程，程序如下图：

5、菜单“连接设备”，“上传到设备”

门磁报警 —— 行空板K10

项目功能描述

本项目通过 DFR0033 磁感应传感器实现门磁报警功能：磁铁靠近传感器（模拟门关闭），板载 LED 熄灭；磁铁远离传感器（模拟门被打开），板载红色 LED 亮起。

硬件准备

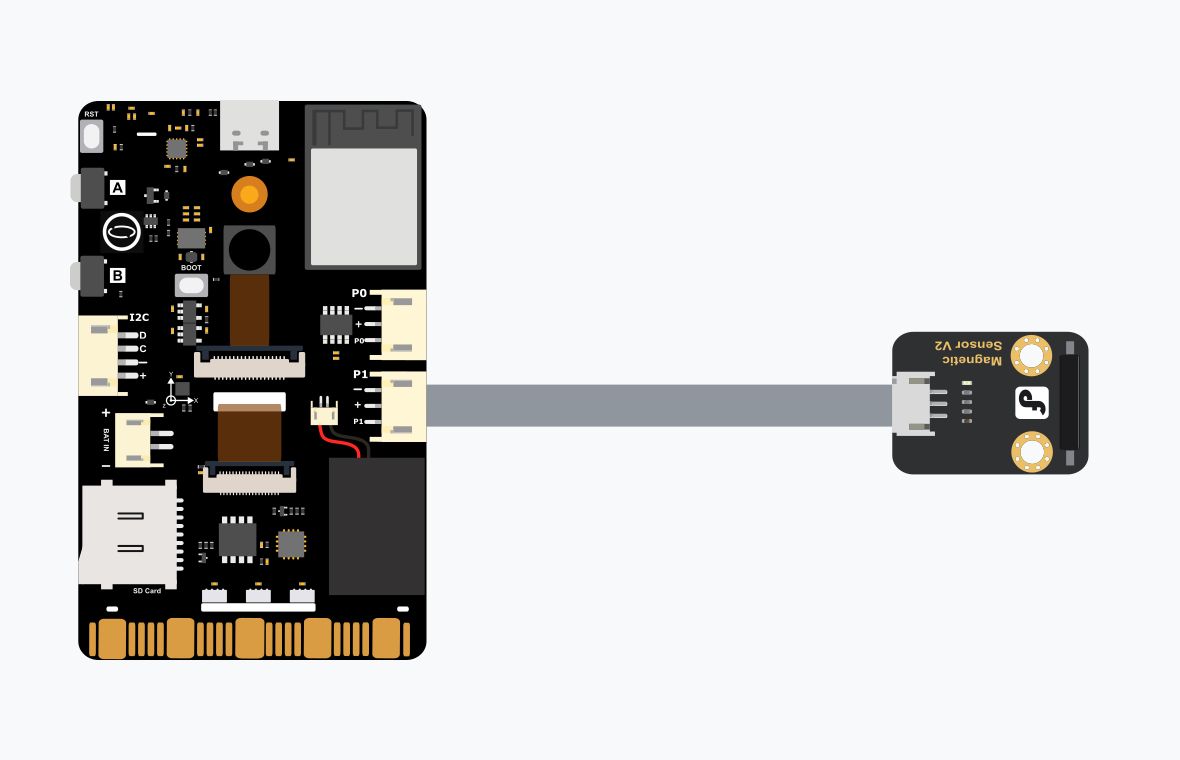

连线说明

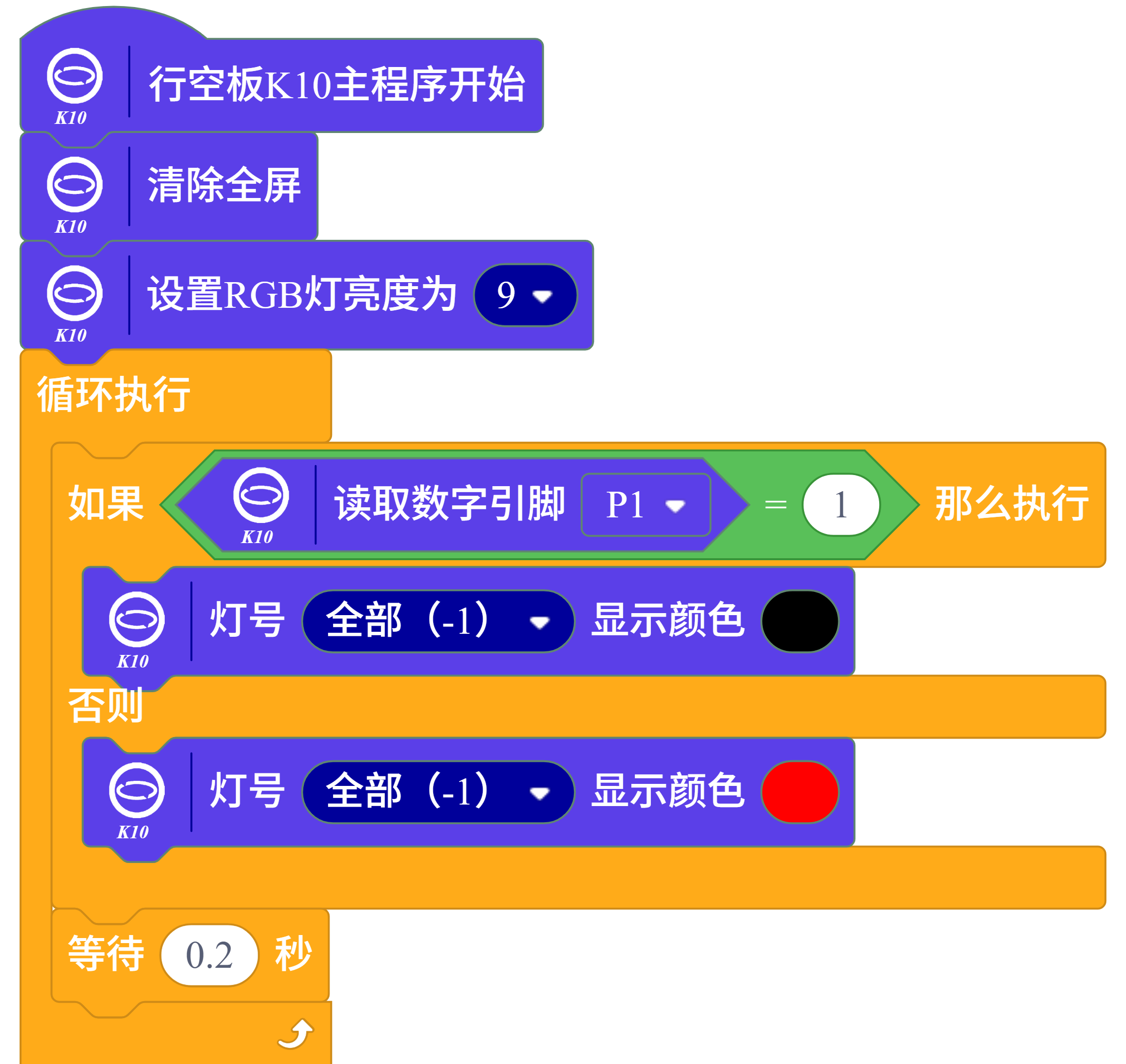

示例程序（行空板K10）

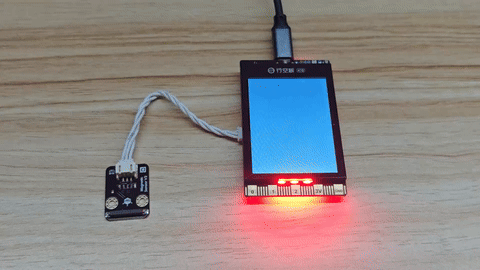

运行效果

磁铁靠近模块 ， LED 熄灭；拿走磁铁（模拟门被打开）， 红色 LED 亮起。

若无效，请检查连接线是否插在对应的引脚。

购买 DFRobot数字贴片磁感应传感器(SKU:DFR0033)
