数字大按钮模块

产品简介

按压式的开关数字输入模块,与Arduino专用传感器扩展板结合使用,能够实现非常有趣的互动作品,按钮模块使用大按钮加优质按键帽手感一流,使用方便可以做到“即插即用”。

技术规格

电源要求:+3.3-5V 输出类型:数字信号 接口模式:pH2.0-3 引脚定义:1--输出 2--电源 3---地。 重量:15g 外形尺寸:30mm×20mm

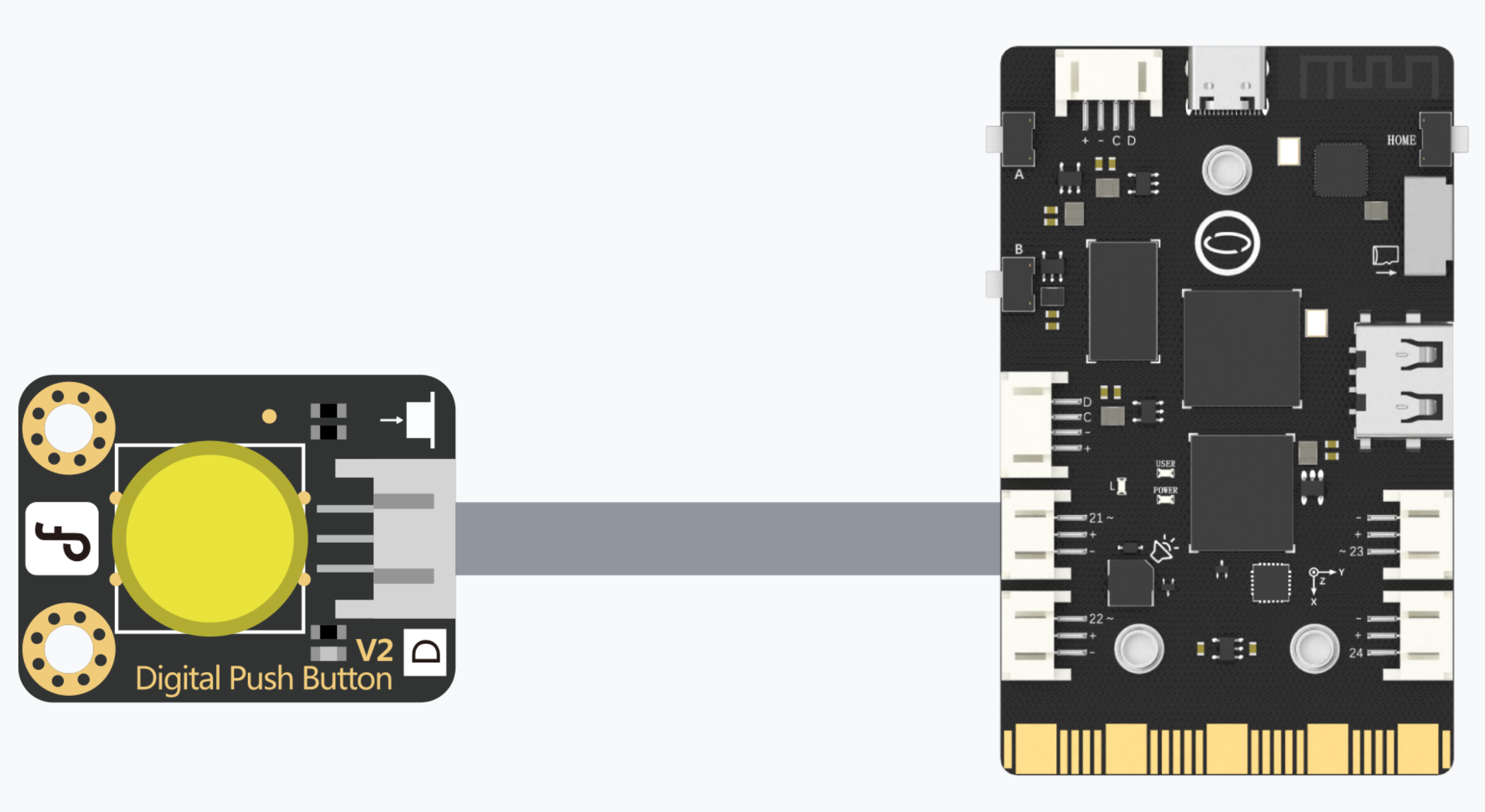

连接图

样例代码


    /*
      描述:
      这是一段简单的测试代码,当你按下按键时,板子上的13号引脚的LED将会被点亮,松开后,灯熄灭。
    */

    int ledPin = 13;                // 选择灯的引脚
    int inputPin = 2;               // 传感器连接引脚2

    void setup() {
      pinMode(ledPin, OUTPUT);      // 定义灯的引脚为输出引脚
      pinMode(inputPin, INPUT);     // 定义按键引脚为输入引脚
    }

    void loop(){
      int val = digitalRead(inputPin);  //读取输入值
      if (val == HIGH) {            // 检查输入是否为高,这里高为按下
         digitalWrite(ledPin, HIGH); // 灯亮起状态
      } else {
         digitalWrite(ledPin, LOW);  // 灯关闭状态
      }
    }

Mind+(基于Scratch3.0)图形化编程

1、下载及安装软件。下载地址:http://www.mindplus.cc 详细教程:Mind+基础wiki教程-软件下载安装 2、切换到“上传模式”。 详细教程:Mind+基础wiki教程-上传模式编程流程 3、“扩展”中选择“主控板”中的“Arduino Uno”。 详细教程:Mind+基础wiki教程-加载扩展库流程 4、进行编程,程序如下图: 5、菜单“连接设备”,“上传到设备”

老版本
